MCF Compact og nye aflederserier
Et stærkt team mod overspændinger
Overspændingsbeskyttelse er lovpligtig: Overspændingsbeskyttelse i lavspændingsanlæg bliver vigtigere og vigtigere pga. det stigende antal skader. Skader pga. overspændinger opstår ikke kun ved direkte lynnedslag, som er ansvarlige for omfattende ødelæggelser. Oftere opstår der alvorlige skader på elektriske apparater og anlæg pga. overspændinger fra lynnedslag i en radius på op til to kilometer. For at forebygge materielle og personskader fra overspændinger har det iht. VDE 0100-443 i alle nye og udvidede bygninger samt ved alle nye el-installationer siden oktober 2016 været påkrævet at installere en overspændingsbeskyttelse.
Med det nye "Team" mod overspændinger har OBO Bettermann udviklet 3 nye aflederfamilier , der effektivt kan beskytte bygninger og anlæg med meget forskellige krav iht. ny VDE 0100-443 og E VDE NAR 4100. Overspændingsbeskyttelsesenheder MCF Compact og V50 af type 1 + 2 og V20 af type 2 forhindrer pålideligt overspændinger ved lynnedslag og koblinger, der vedvarende kan beskadige elektroniske apparater eller dataledninger. De nyeste halvleder- og gnistgabteknologier tillader en høj afledningsydelse. Modulopbygningen af V50- og V20-aflederne gør det muligt at realisere diverse varianter af 1- til 4-polede enheder. Ved hjælp af den nye generation af afledere kan der forebygges eventuelle store omkostninger ved datatab eller produktionssvigt. Kvaliteten af de nye apparater er VDE-certificeret iht. EN 61643-11 af et eksternt testinstitut. Alle apparater har selvfølgelig en garantiperiode på 5 år.

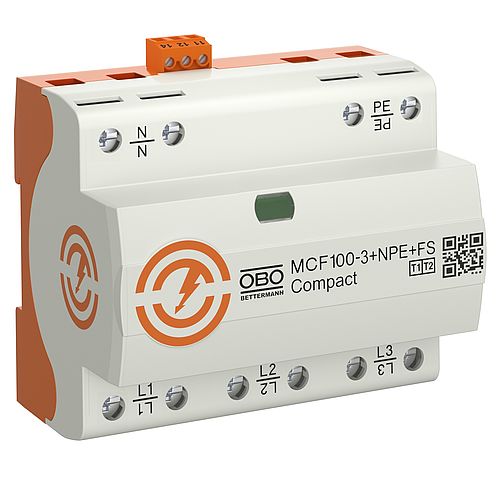

De kompakte for industrien – lynstrøm-kombiafleder (T1+T2) MCF Compact 75/100
De stærkeste i teamet, kombiaflederen MCF Compact 75 og 100, til universel anvendelse ved bygninger af lynbeskyttelsesklasserne I – IV, har en samlet afledningsevne 100 kA (25 kA/Pol). Apparaterne anvendes i bygninger med udvendig lynbeskyttelse eller med friledningstilførsel. Ud over kontorer, erhvervsejendomme og boliger er disse overspændingsbeskyttelsesenheder især velegnet for industrien. Kombiaflederen findes i en 3-polet (TNC-net) og 3+1-polet (TT- og TNS-net) udgave. De installeres på bygningens tilførselspunkt og yder en anlægssikring på op til 315 A uden separat indgangssikring og er kortslutningsbeskyttet op til en netfølgestrøm på 50 kA. Med kun 105 mm bredde er apparaterne kompakt bygget, og sammenlignet med traditionelle apparater kræver de 25 % mindre plads og kan lettere installeres i tilførslen/styretavlen.
De kompakte til erhvervs- og og beboelsesejendomme – V50- - lynstrøm-kombiafleder type 1 + 2
Overspændingsbeskyttelsesapparater af V50-serien for lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305) er konciperet for lynbeskyttelsesklasserne III – V. De har en lynstrømafledningsevne på 50 kA (12,5 A/Pol). Kontorer, erhvervsejendomme og beboelsesejendomme med udvendig lynbeskyttelsessystem eller friledningstilførsel kan med V50-afledere beskyttes nonkonform mod overspændinger. Også disse afledere indstilles på bygningens tilførselspunkt og yder en anlægssikring op til 160 A uden separat indgangssikring. Apparaterne udbydes i en- til firepolet udgave i 280 V, men også spændingsvarianter 150 V, 320 V og 385 V.

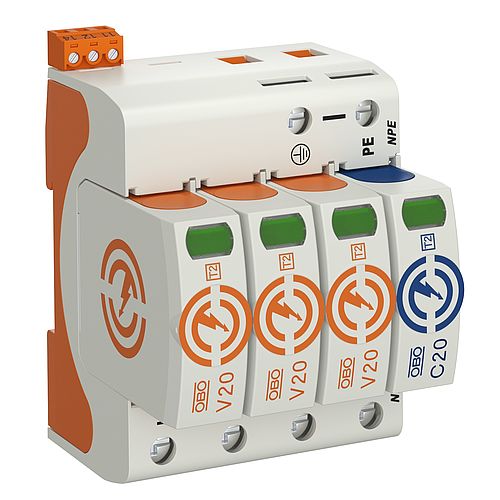

Den pålidelige eftersikring - V20-serie – overspændningsafleder type 2
Aflederserien V20 af type 2 for overspændingsbeskyttelse VDE 0100-443 (IEC 60364-4-44) er konciperet for bygninger uden (udvendig) lynbeskyttelsessystem, og anvendes i bygningens hovedfordelere og i underfordelere/styretavler. Med en samlet afledningsevne på 60 kA (20/40 kA/Pol) er V20-overspændingsbeskyttelsesenheder desuden velegnet til brug i anlæg med øgede sikkerhedskrav iht. DIN VDE 0100-534. V20-afledere yder en anlægssikring på 160 A uden separat indgangssikring. Også disse apparater udbydes i en en- til firepolet udgave i 280 V, og desuden med spændingsvarianterne 75 V, 150 V, 320 V, 385 V, 440 og 550 V.
Dette udmærker alle teamplayere
Ud over de fremragende tekniske egenskaber kan alle overspændingsbeskyttelsesenheder monteres let hurtigt ved at de klikkes på strømskinnen i styretavlen. Aflederne V50 og V20 kan pga. den universelle opbygning desuden monteres drejet med 180°, således at kablerne enten kan tilsluttes foroven og forneden, alt efter pladsbehov.
En fjernindikering med potentialfri skiftekontakt kan fås til alle apparater. Desuden viser en farvet, lækagestrømfri statusindikator også for slutbrugeren om apparatet stadig virker. Desuden er aflederne VDE- og UL-testet og overholder dermed også de højeste internationale standarder.
En QR-kode på enhederne gør det muligt hurtigt at finde tekniske informationer på OBO-webstedet ved hjælp af følgende slutenheder som Smartphone eller tablet-pc, f.eks. hvis den monteringsvejledning, der er vedlagt produktet, ikke er ved hånden.
