Kabelføringssystemer med midterophæng til funktionssikring kontrolleret og godkendt
Ved en brand er kabler og ledninger udsat for ekstreme belastninger pga. flammer og varme.
Alligevel skal du i en vis tid være i stand til at tåle temperaturer på op til 1000 grader, uden at der opstår en kortslutning af kobberledere.
Bæresystemet er her en slags støttekorset for kabler og ledninger.
Den har en særlig betydning ved opretholdelse af funktionen. OBO Bettermann tilbyder en bred portefølje på de bærende konstruktioner og installationsmuligheder og udvider dette sortiment løbende.
Som yderligere kabelføringssystemer tilladt for funktionssikring er midterophæng for kabebakkerne RKSM 6 og gitterbakken type GRM 55 200. Tilsvarende typegodkendelser fra byggetilsynet foreligger.
Kabelføringssystemer med midterophæng: Kabelbakke RKSM 6…
Kabelbakken RKS-Magic er godkendt som kabelspecifik bærekonstruktion til den elektriske funktionssikring iht. DIN 4102 del 12, funktionssikringsklasse E30 til E90.
Den bærende konstruktion som let installationssystem består af et midterophæng og en centralt placeret gevindstang som ophængskomponent og kan installeres nemt, hurtigt og med kun få komponenter. Med stiksystemet RKS-Magic uden skruer forbindes kabelbakkerne RKS-Magic uden værktøj og dermed særlig hurtigt og økonomisk.
For anvendelse som funktionssikring skal kun låsetapperne i bunden bøjes efter at bakkerne er samlet. Den dobbelte materialetykkelse ved stødene og fordybninger i bunder sørger for kabelbakkens store stabilitet. Det er tilladt at montere formdele kanalen.
Installationsprincip, RKS-Magic-kabelbakke
Som første installationsskridt monteres midterophænget. Efter at gevindstangen er skruet ind på midterophænget, sikres den med en ekstra sekskantmøtrik.
Efter at midterophænget er skruet fast i bakkebunden, oprettes forbindelsen på langs ved at sætte kabelbakkerne sammen. Derefter skal kun holdetapperne i bunden bøjes. Resultat: En stødsamling uden skruer. Med Magic-forbindelsen uden skruer kan ekstra formstykker monteres hurtigt og nemt..
Vidste du: Yderligere systemer fra produktområdet kabelbakker finder du i vores online-katalog.
Installation med midterophæng: Gitterbakke GRM 55 200
Gitterbakken GR-Magic er kontrolleret som kabelspecifik bærekonstruktion til den elektriske funktionssikring iht. DIN 4102 del 12, og godkendt for funktionssikringsklasserne E30 til E90.
Ud over midterophænget består det lette installationssystem af en centralt placeret gevindstang som ophængskomponent.
Med gitterbakke-stiksystemet GR-Magic uden skruer monteres den uden værktøj og dermed særlig hurtigt og økonomisk.

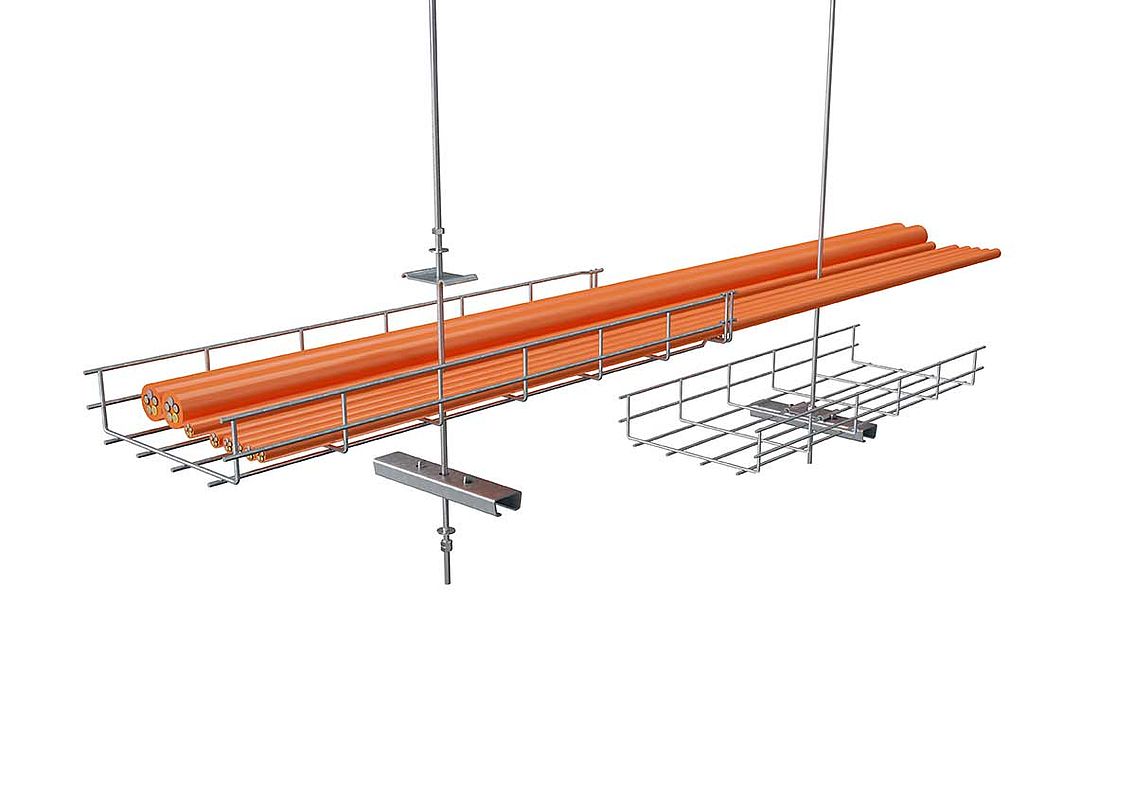

Installationsprincip, gitterbakke GRM 55 200:
Midterophænget fastgøres sammen med gevindstangens montering. Dertil placeres holdeskinnen under gitterbakken, og klemstykket lægges direkte derover ind i bakken.
Derefter sker den egentlige montering ved at sætte gevindstangen med begge dele ind og skru den fast.
Nu sættes de enkelte gitterbakkelængder ind i hinanden og danner en mekanisk sikker stødsamling uden ekstra skruer og forbindere.
Ekstra formstykker kan desuden hurtigt og nemt monteres med en stødsamler.
