Den nye generation isCon®-afledninger
Lynbeskyttelses- og adskillelsesafstand
Ved planlægning og realisering af et lynbeskyttelsesanlæg er det særlig vigtigt at forhindre farlige lynoverslag mellem ledende dele (elektriske anlæg, rørledninger etc.). Taget på bygningskomplekser benyttes ofte som installationsflade for klima-, ventilations-, sende- og energiindvindingsanlæg. De konstruktive forhold står dog ofte i vejen for de nødvendige afstande mellem lynbeskyttelsesanlæggets fanganordninger og de elektriske installationer. For at kunne realisere den nødvendige skilleafstand, tilbyder OBO det isolerede lynbeskyttelsessystem isCon®.
Den kontrollerede isCon®-afledning

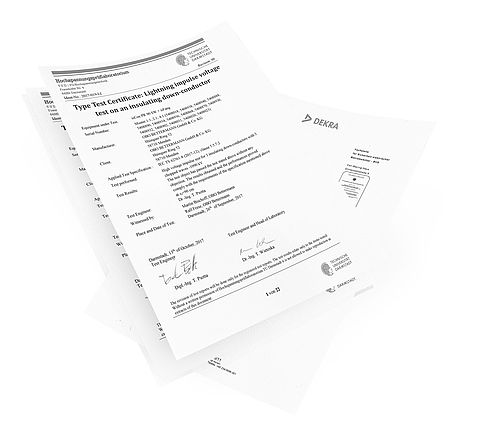

Det højspændingsfaste, isolerede isCon®-afledning er den moderne løsning for planlæggere og konstruktører af lynbeskyttelsessystemer for at overholde de nødvendige skilleafstande på en sikker måde. Med deres standardkonforme ledningstværsnit overholder de kravene i VDE 0185‐561‐2 (IEC/ EN 62561‐2). Talrige lynstrømtest iht. VDE 0185‐561‐1 (IEC/ EN 62561‐1) samt iht. IEC TS 62561‐8 med op til 200 kA (10/350) garanterer den sikre brug i lynbeskyttelsesklassen.
Som innovativ og international totaludbyder af lyn-og overspændingsbeskyttelsessystemer har OBO udviklet en ny generation af isCon®-afledninger for at kunne kunne levere løsninger for mangfoldige bygningstyper og opfylde kundernes behov. Resultatet: der findes en isCon®-afledning for alle krav i det pågældende lynbeskyttelsesprojekt.
isCon®-afledningen er flammehæmmende iht. DS/EN 60332-1-2, vejrbestandig og halogenfri. Den er egnet til udendørs installation og kan anvendes på tage, på eller i vægge, i beton, i facadeinstallationer eller i bygninger.
Den nye alsidighed af isCon®-afledninger

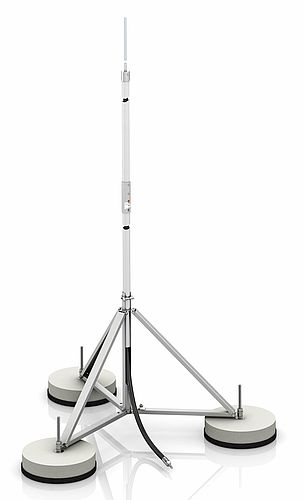

Efter den første potentialtilslutning efter tilslutningselementet på fangstangen er isCon®-afledningen alt efter udgave ensbetydende med en ækvivalent skilleafstand på 0,45 - 0,9 meter i luft og den dobbelte værdi ved faste byggematerialer. Dermed er det muligt at installere umiddelbart på metalliske og elektriske strukturer.
Ved et direkte lynnedslag afledes den opstående energi via isCon®-afledningen til bygningens jordsystem. Et direkte overslag mellem afledningen og det objekt, der skal beskyttes, finder ikke sted. isCon®-afledninger har alt efter type en kontrolleret afledningsevne på 150 - 200 kA lynstødstrøm (10/350 μs) og kan anvendes i mange områder.

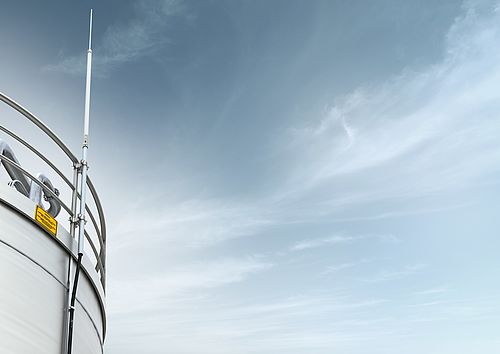

Den glideafladningsfrie afledning isCon® Professional+ er specielt udviklet til installation i EX-områder. En ekstra grå yderkappe garanterer desuden beskyttelsen mod farlige berøringsspændinger iht VDE 0185‐305‐3 (IEC/ EN 62305‐3).
Den lysegrå isCon®-afledning (isCon® ProPl 75 LGR) er bl.a. egnet til at blive lagt i jorden.. Installeres den den over jorden, kan den males, f.eks. med facadefarver. Denne ledning opfylder desuden kravene til beskyttelse af berørings- og skridtspændinger iht. VDE 0185-305-3, afsnit 8.1. Den kan f.eks. i området omkring bygningens indgange erstatte den normale lynafleder på de sidste 3 meter for at beskytte personer mod farlige berøringsspændinger.

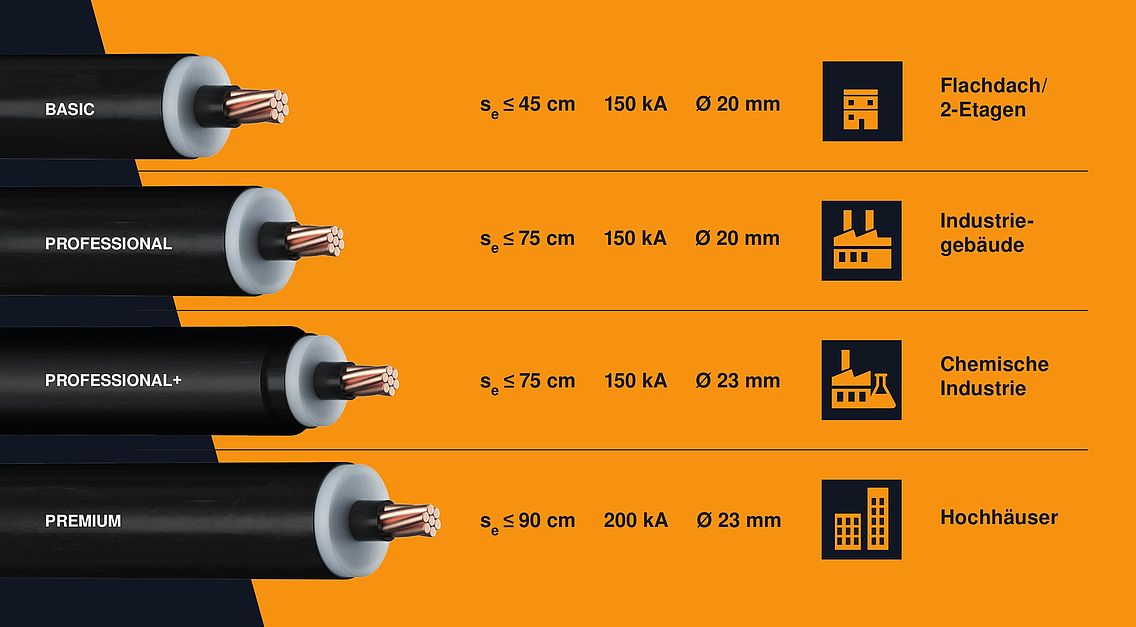

isCon®-afledningen leveres i meter i fem varianter:
isCon® BA 45 SW, sort, art.-nr. 5408 014 (BASIC)
isCon® Pro 75 SW, sort, art.-nr. 5408 008 (PROFESSIONAL)
isCon® ProPl 75 SW, sort, art.-nr. 5408 002, 5408 004, 5408 006 (PROFESSIONAL+)
isCon® ProPl 75 LGR, lysegrå, art.-nr. 5407 995, 5407 997 (PROFESSIONAL+)
isCon® PR 90 SW, sort, art.-nr. 5408 018 (PREMIUM)

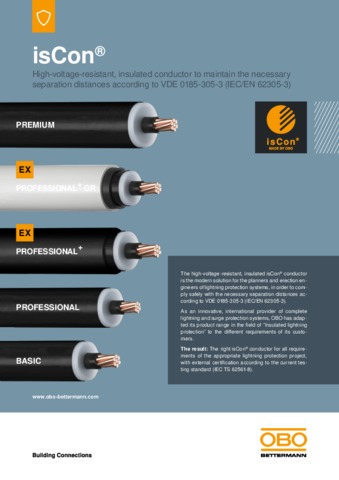

Yderligere informationsmaterialer og en udførlig monteringsvejledning findes online i området service-download.
