Quick-Pipe-systemet – opklappelig til hurtig installation på væggen
Den perfekte løsning til hurtig installation og efterfølgende installation
Quick-Pipe-systemet forbinder fordelene af kabelkanaler og traditionelle el-installationsrør i et intelligent system af installationer på væggen.

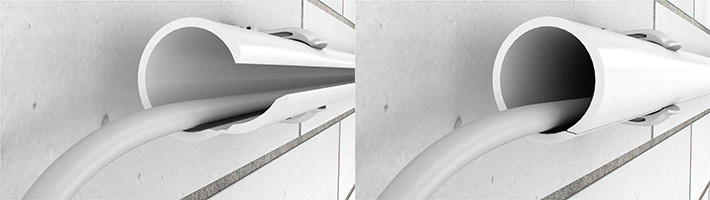

Kabler og ledninger ilægges i de åbnede Quick-Pipe-el-installationsrør som i en åben kabelkanal. Efter ilægning af kablerne drejes Quick-Pipe i Quick-spændebåndet og låses fast på denne måde. Efterfølgende installationer er ligeledes mulig uden problemer, da Quick-Pipe nemt kan åbnes igen ved at dreje.
Alle Quick-Pipe-systemkomponenter som 90°-bøjninger, T-stykker og forbindelsesstykker findes i fire metriske størrelser M16, M20, M25 og M32.. Du kan bestille Quick-Pipe-el-installationsrør separat i 2-meter-længder – eller i praktiske kompletsæt med passende Quick-spændebånd.

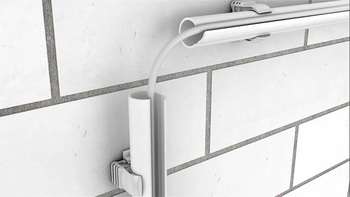

- Efter at kablet er ilagt, drejes bare Quick Pipe-el-installationsrør i Quick-spændebåndet og låses dermed fast og sikkert. Også efterinstallationerne kan udføres uden problemer.
- Quick-Pipe-hængslet består af en højelastisk blødkomponent: Således kan du åbne og lukke el-installationsrørene så ofte det skal være.
- Alle el- installationsrør og -formstykker i Quick-Pipe-system er testet iht. DIN EN 50085-1 VDE-.
formstykker, der kan stikkes sammen – pålidelig beskyttelse af kabler og ledninger med kapslingsklasse IP44
Quick-Pipe-formstykker, der består af to halvdele, clipses sammen, og forbinder også traditionelle el-installationsrør på en hurtig og nem måde. Det gentagne åbning af formstykkerne til efterinstallationer er ligeledes muligt uden problemer, bare sæt en skruetrækker ind i åbningsslidsen, drej - færdig. Fastgøres Quick-Pipe-el-installationsrør og formstykker med Quick-spændebånd leverer Quick-Pipe-system kapslingsklasse IP44.

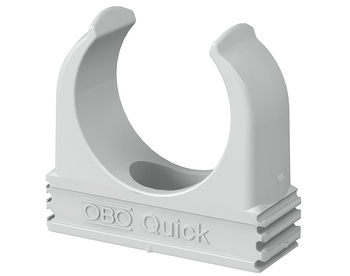

Quick-spændebånd er den perfekte fastgørelse for Quick-Pipe-systemet. Ved hjælp af seriekonturen kan Quick-spændebåndet forbindes uden problemer og der kan monteres op til tre spændebånd.
Med Quick-spændebånd-lagdyvler 910 SD-Q 6x40 fastgøres Quick-spændebånd særlig effektiv og tidsbesparende. Spændebånd og dyvel bankes ind samtidigt – iskruning, der tager lang, bortfalder.
De innovative klemmespændebånd findes til kabeldiametre fra 15,5 - 63 mm samt alle metriske rørstørrelse fra M16 til M63. Høje råudtræksværdier på 230 N garanterer at systemet sidder godt fast i vægge og lofter.

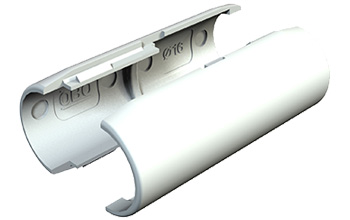

Quick-Pipe-samlemuffen forbinder to Quick-Pipe-el-installationsrør på en hurtig og pålidelig måde.

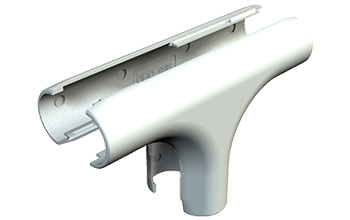

Også T-forgreninger er intet problem med Quick-Pipe-T-stykke : sæt bare på Quick-Pipe-installationsrørene, clips sammen - færdig.

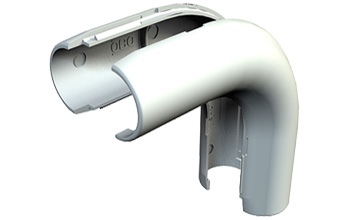

Formen af Quick-Pipe-bøjningen 90° er perfekt egnet til ind- og udvendige hjørneinstallationer.

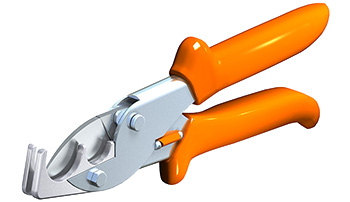

Quick-Pipe-saksen tillader den nøjagtige og gratfrie afkortning af Quick-Pipe-el-installationsrør med diametre fra M16 til M32.
