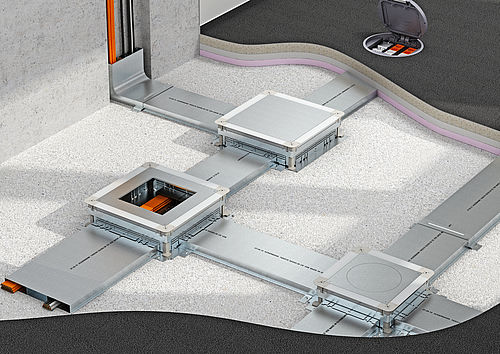

EÜK kanalsystem dækket af afretningslang
EÜK-system fra OBO er et af de mest populære gulvkanalsystemer. Planlæggere i hele verden stoler på dens alsidighed, pålidelighed og fleksibilitet. I samarbejde med OBO kunne der så realiseres krævende byggeprojekter. EÜK-systemet kan klare alle udfordringer på byggepladsen og under senere brug.
Eksperter på området gulvkanalinstallation
Et kanalsystem under afretningslaget fra OBO er det første gulvkanalsystem i Europa, som vi kender det. Systemet er første gang blevet præsenteret i 1965 og tilpasses kontinuerligt til de aktuelle installationsvaner. I de sidste fem årtier har planlæggere, arkitekter og bygherrer satset på den velafprøvede teknik. Især når der er tale om stor fleksibilitet ved strømforsyning fra gulvområdet.
Modstandsdygtigt og alsidigt
Uanset, om der er tale om cementgulve, flydende gulve eller gulvvarme - EÜK-systemet, er velegnet til typer afretningslag. Ændringer i gulvbelægninger udgør intet problem. Derved kan systemet anvendes til mange gulvbelægninger (sten, marmor, træ, tekstil, kunststof…). Samtidigt kan dette system kombineres med gulvbelægninger, der kan vedligeholdes tørt, fugtigt eller vådt.
Udvidelse til tunglastsystem
Alt efter byggeprojektet tilbyder systemet løsninger til gulvkonstruktioner med større krav til bæreevnen.. EÜK-systemet kan udbygges til et tunglastsystemet. Her er EÜK-systemets bæreevne kontrolleret iht. DIN 50085-2-2. Det helt lukkede kanalsystem beskytter de installerede ledninger og forhindrer mærker, støv og snavs i hverdagen på byggepladsen.

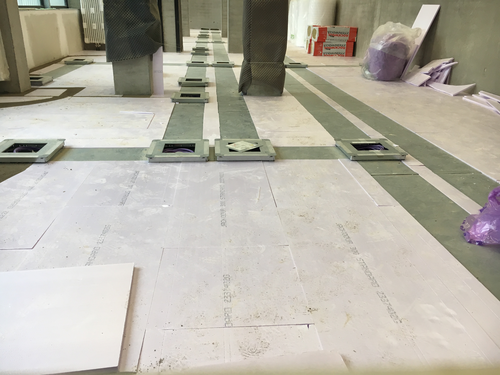

Let at montere

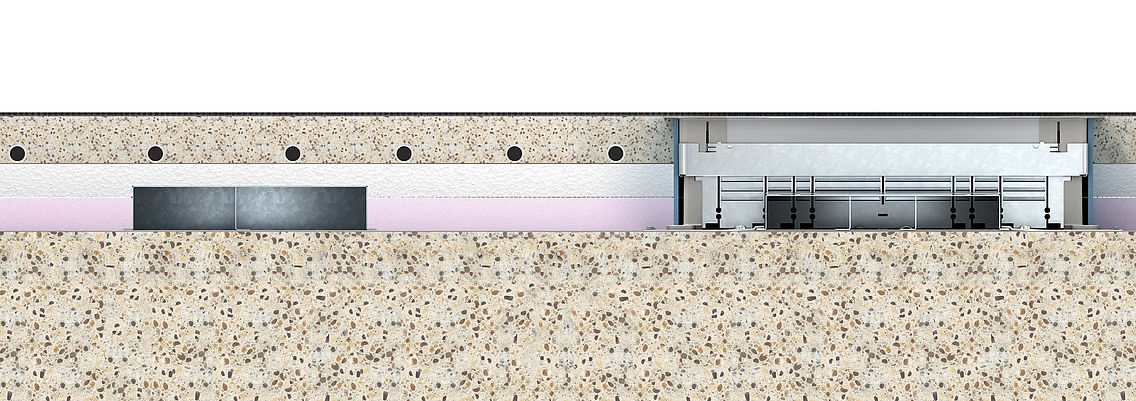

Gulvkanaler og undergulvstikdåser i EÜK-systemet fra OBO montres direkte på den rå beton. For at beskytte mod varmetab og reducere støj anvendes isoleringslag. Disse isoleringslag dækker kanalsystemet helt. En kombination med gulvvarme i afretningslag er også mulig. Her ligger kanalsystemet under gulvvarmen og befinder sig dermed helt separeret i isoleringslaget.
Det solide system viser sine styrker i byggefasen. Det er helt lukket under hele monteringen. Undergulvstikdåserne beskyttes af monteringsbeskyttelseslåg. Således kan der ikke trænge fremmedlegemer ind i systemet, og det indre forbliver rent. Undergulvstikdåserne dækker et stort nivelleringsområde, fra 70 til 220 mm tykke afretningslag. Derudover kan kanalsystemets gulvkasser frakobles, så de flyder i gulvet. Gennem denne afkobling kan revner i den tilgrænsende gulvbelægning og afretningslag undgås.
Installationen af stikdåser, data og multimedietilslutninger er mulig på en fleksibel måde via OBOs eget modul 45-serie. Disse moduler kan ved hjælp af universalholdere monteres i alle komponentenheder. Disse komponentenheder findes som modulopbyggede kassetter og komponentindsatser.

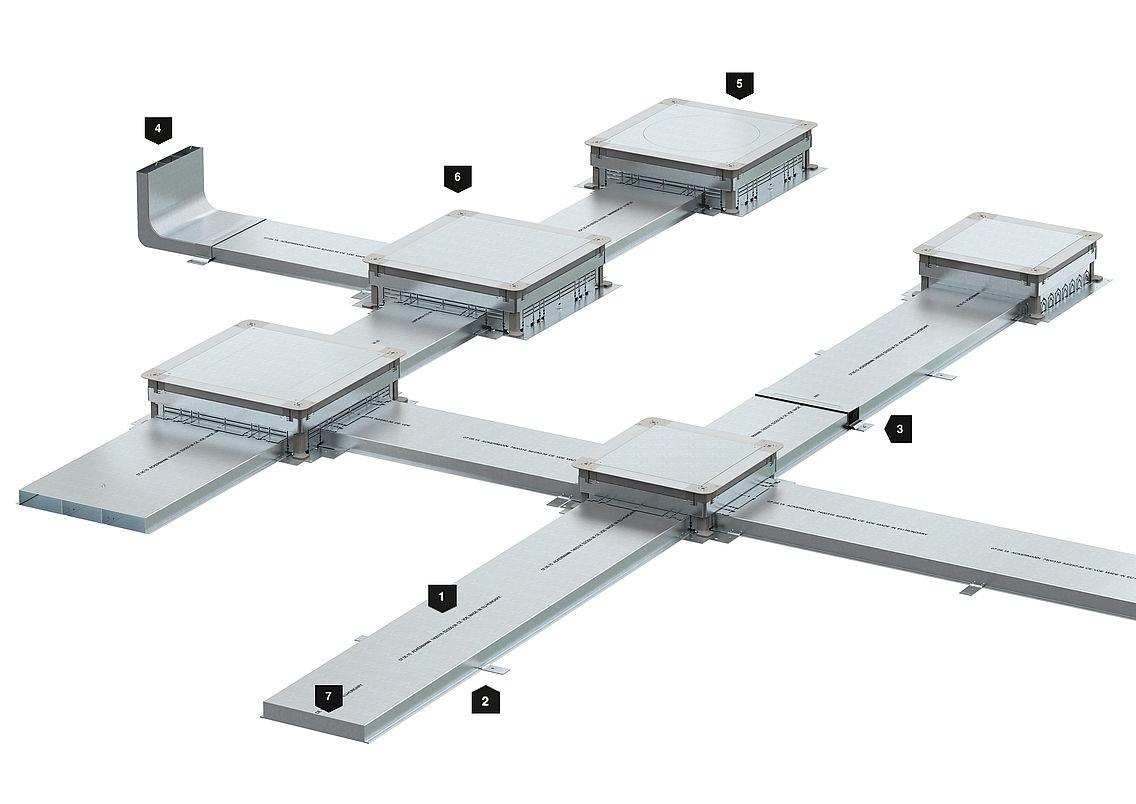

Installationsprincip
1 | Gulvkanal |
2 | Kanalforbindelsesvinkel |
3 | Forbindelseslaske |
4 | Vertikalbøjning |
5 | Gulvdåse med monteringsdæksel og dækselblindplade (UGD) |
6 | Træk- og afgreningsdåse til gulvkanal (UZD) |
7 | Kanal endestykke |

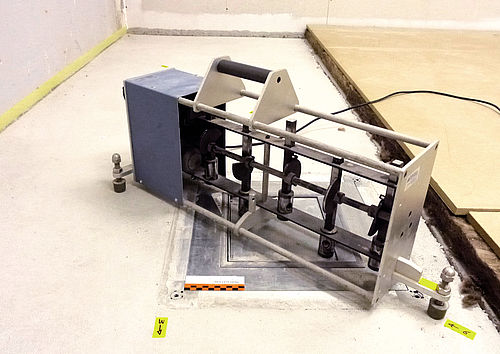

Lyd- og brandsikring kontrolleret
Kanalsystemet opfylder byggeriets lydisoleringskrav. Gulvkanaldåsens overramme kan gøres fri af underdelen, efter at afretningslaget er lagt. Nu flyder rammen, uden direkte forbindelse til råbetonen, på afretningslaget. Gennem adskillelsen kan der ikke overføres lyd via kanalsystemet og undergulvstikdåser. Kanalsystemet EÜK til under afretningslaget kan ligeledes installeres i flugt- og redningsveje og gennem brandvægge. Hertil kræves specielle OBO-kabelafskærmninger. Kanalsystemet er pga. sin lukkede form egnet til kabelbeskyttelse, renlighed og elektromagnetisk afskærmning. Denne afskærmning er også garanteret i byggefasen.

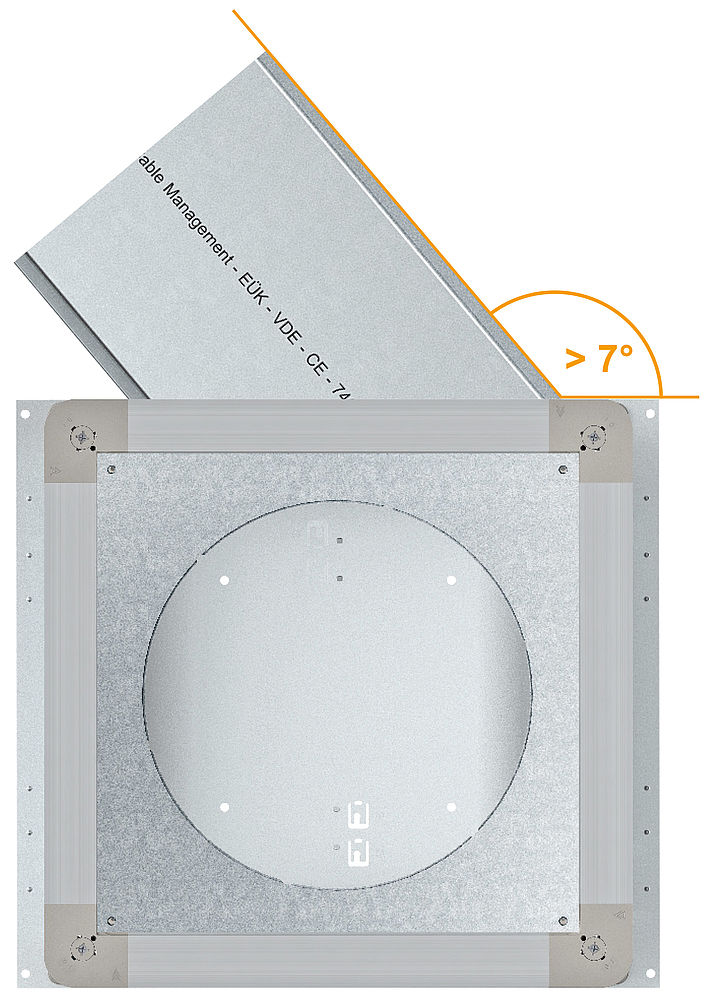

Skrå kanalindføringer
Med EÜK-gulvstikdåsernes klargjorte kanalåbninger er det også muligt at ændre retning eller kanal-skråindføring (op til 7 ) uden tilpasningssnit. Vinklede kanalindgange med en vinkel større end 7 kan laves med et passende tilpasningssnit. Dette tilpasningssnit skal gennemføres alt efter boksstørrelse og indgangsåbning.

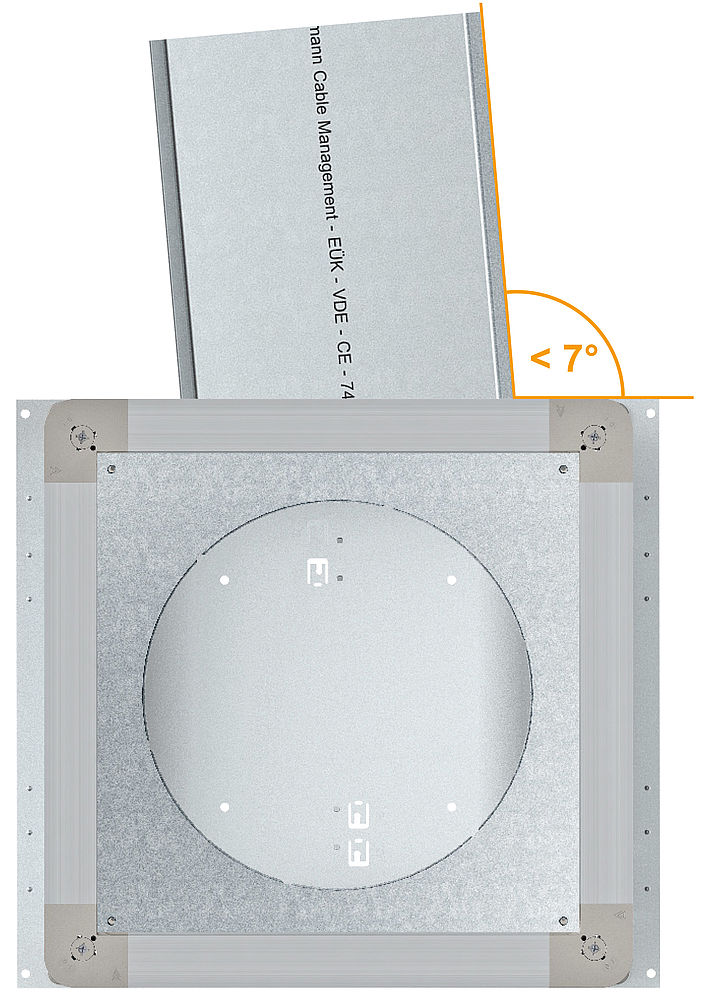

Kanal-retningskorrektioner
Skrå kanalindføringer
