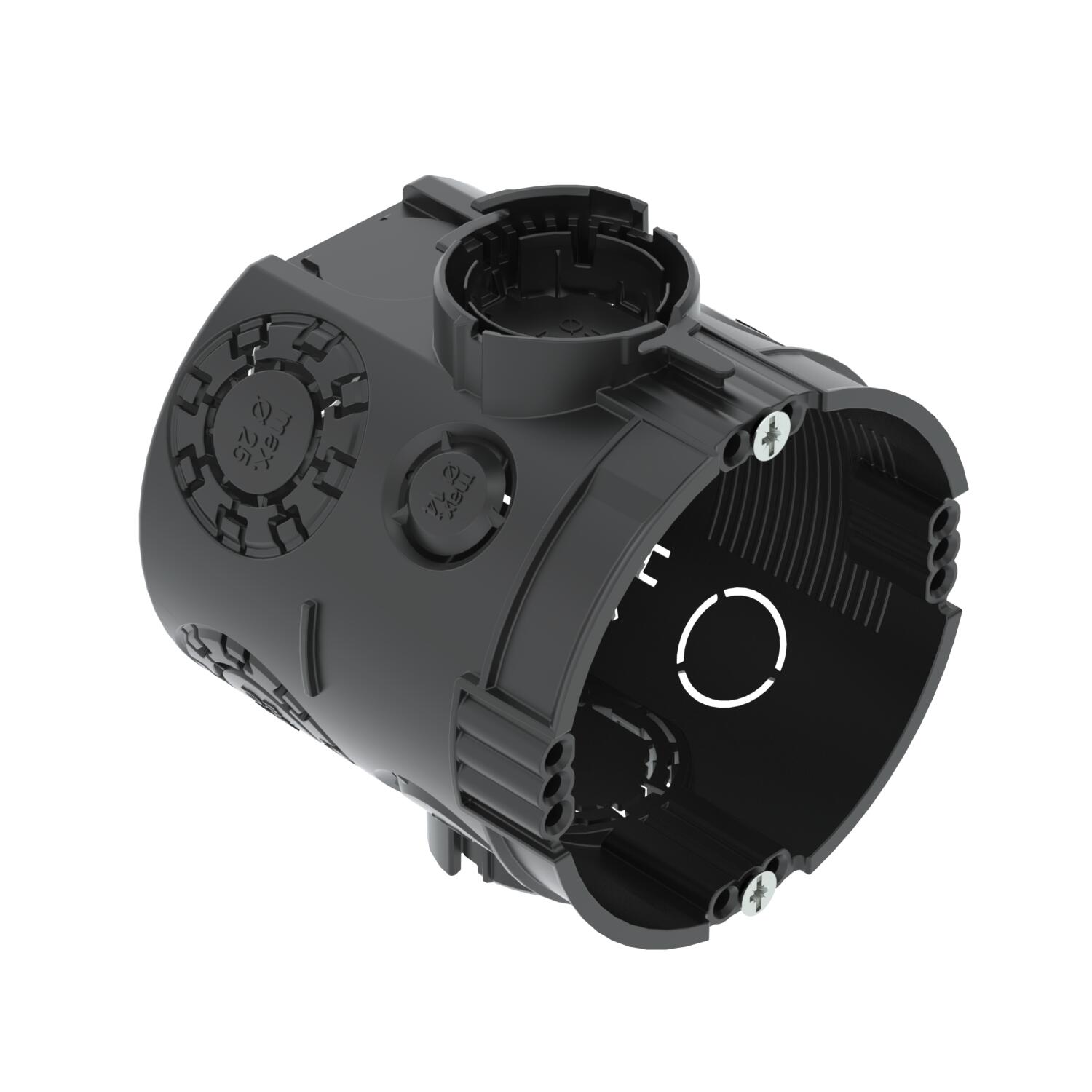

UP forsænket samledåse, med komponentskruer 66 | 60 | 20/25 mm | 13

UP forsænket samledåse, med komponentskruer

Art.nr. 2003703 | EAN 4012196689927

Art.nr. / Type	2003703 / UG 66-GS

Højde	66 mm

Diameter	60 mm

til rørdiameter	20/25 mm

Antal indføringer	13

Produkt beskrivelse

Produkt beskrivelse

Indmuret dåse til murværk med en indbygningsdybde på mindst 66 mm.

• Stik med bajonetlås, der kan kobles på begge sider
• 6 kombinationsrørgennemføringer Ø 20 og 25 mm
• 4 indgange op til Ø 20 mm
• 2 indgange op til Ø 14 mm
• 1 indgang op til Ø 20 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.

Tekniske data

Teknisk data

Antal indføringer	13
Brandhæmmede	iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C
Diameter	60 mm
Dimension	Ø60mm, H66mm
Dimensioneringsspænding	400 V
Dækselfastgørelse	Skruer
Farve	dybsort
Fastgørelse af enheder	Skruer eller spredekløer
Form	Rund
Halogenfri	Ja
Husgennemføringens type	Udknæksåbning
Indføring bagfra	Ja
Indføringstype_	NYM-kabeler, datakabler og rør

Kapslingsklasse	IP30
Kombi-indføringer Ø 20 / 25 mm	6
Låg	Uden
Lufttæt	Nej
Materiale	Polypropylen
Med skruer	Ja
Med sømlaske	Nej
Nominelt tværsnit maks.	2,5 mm²
Nominelt tværsnit min.	1,5 mm²
Rørindføringer Ø 20 mm	3
Slagfast	Ja
til rørdiameter	20/25 mm

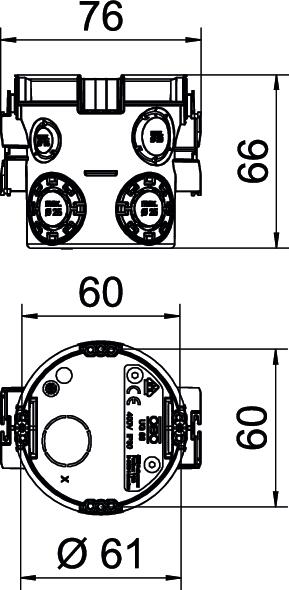

Dimensioner

Højde	66 mm

Alle typer

Alle typer

Type	Højde	Diameter	til rørdiameter	Antal indføringer	Art.nr.	Mængde	Min. salgsenhed
UG 66-GS	66 mm	60 mm	20/25 mm	13	2003703	Styk	25 Styk

Tilbehør

Montage tilbehør

Produkter	Type	Art.nr.	Mængde	Min. salgsenhed
UP Quick-Fix	ZU 60-QF	2003740	Styk	25 Styk
UP pudsudligningsring 12 mm, installationsdåse	ZU 12-PR	2003742	Styk	25 Styk
UP pudsudligningsring 24 mm, installationsdåse	ZU 24-PR	2003744	Styk	25 Styk
UP signaldæksel forsænkede dåser, enkelt	ZU 60-SD	2003760	Styk	50 Styk
UP afstandsstuds	ZU 20-AS	2003746	Styk	25 Styk
