- Produkt beskrivelse
-
Produkt beskrivelse

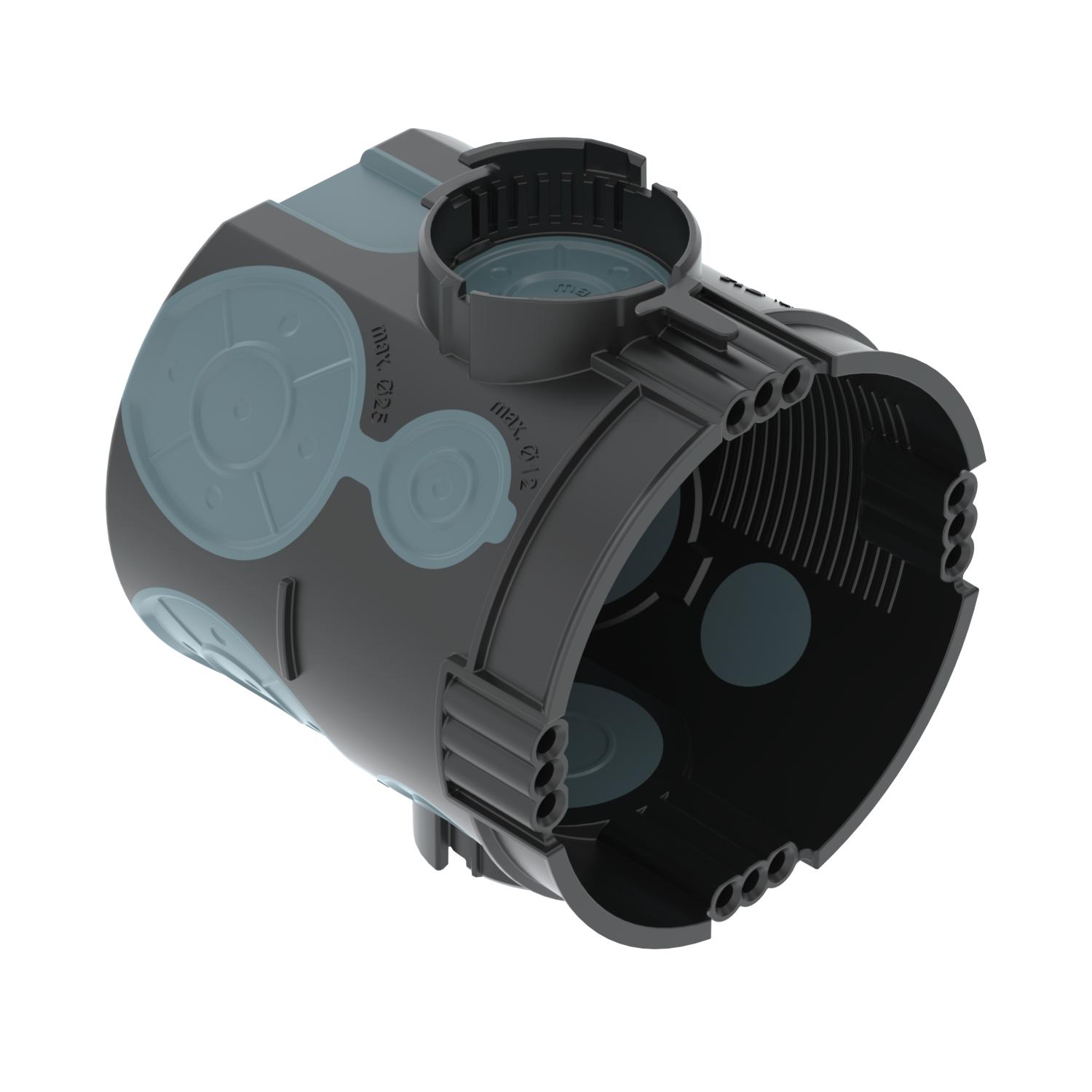

Indmuret dåse med lufttætte membranindgange, til murværk med en monteringsdybde på mindst 66 mm.
• Stik med bajonetlås, der kan kobles på begge sider
• 4 kombinationsrørindføringer Ø 20 og 25 mm
• 2 indgange op til Ø 20 mm
• 6 indgange op til Ø 12 mm
• 2 indgange op til Ø 12 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal indføringer 14 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C Diameter 60 mm Dimension Ø60mm, H66mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Farve Dybsort / blågrå Fastgørelse af enheder Skruer eller spredekløer Form Rund Halogenfri Ja Husgennemføringens type Indføringsmembran Indføring bagfra Ja Indføringstype_ NYM-kabeler, datakabler og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 4 Låg Uden Lufttæt Ja Materiale Polypropylen / termoplastisk elastomer Med skruer Nej Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Rørindføringer Ø 20 mm 2 Slagfast Ja til rørdiameter 20/25 mm Dimensioner

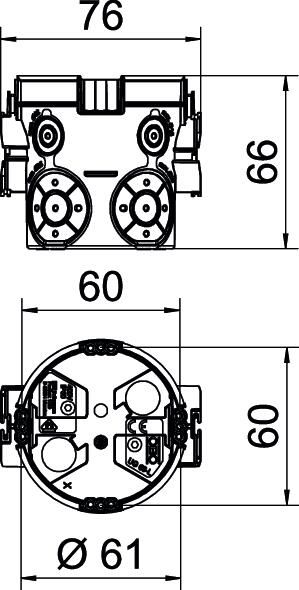

Højde 66 mm - Alle typer
- Downloads
-
Overensstemmelseserklæring UG 66-L / 2003708 , 0.16MB , pdfCertificering VDE-certificering UG 66 , 0.34MB , pdfMonteringsvejledning Monteringsvejledning UP forsænkede dåser , 12.98MB , pdf
