- Produkt beskrivelse
-
Produkt beskrivelse

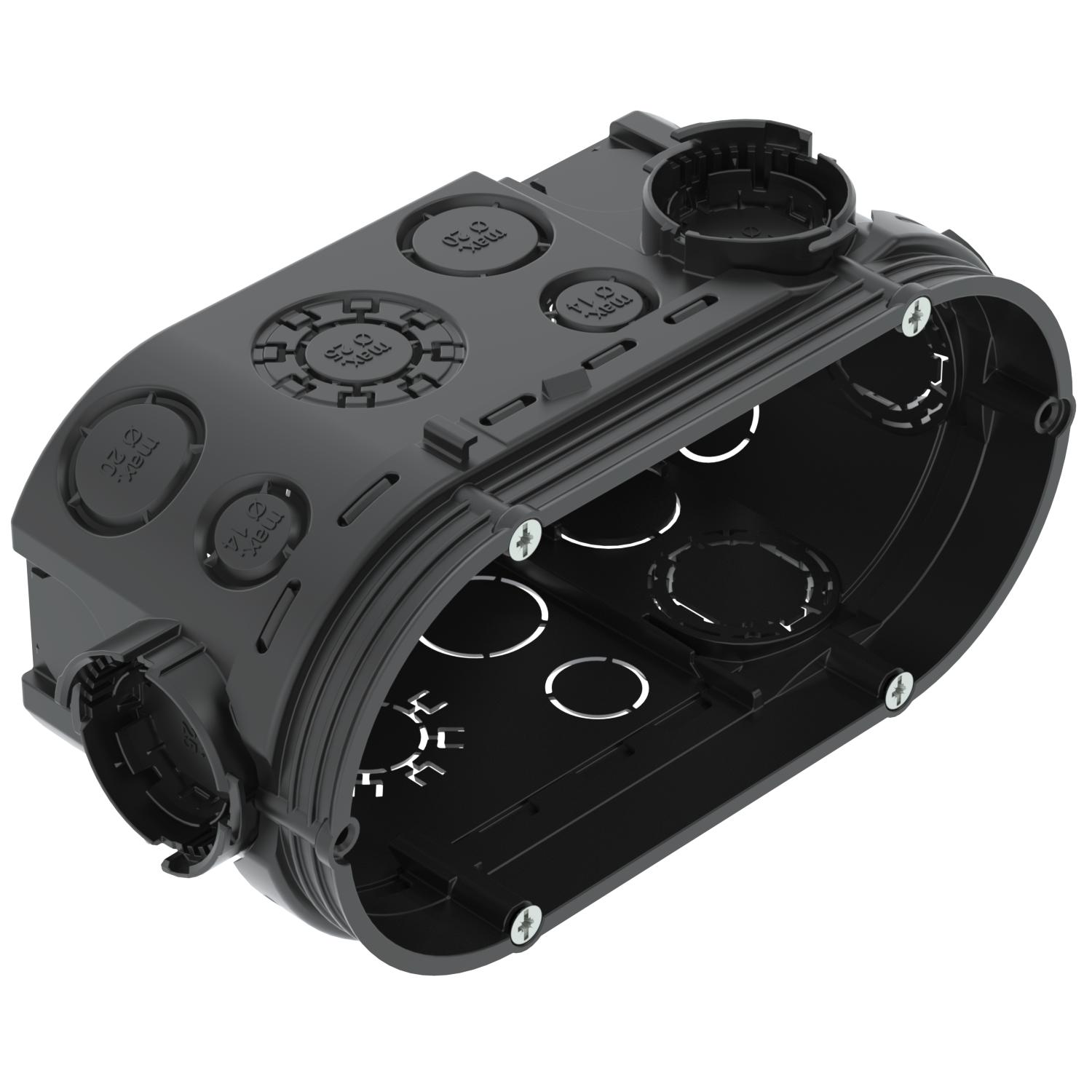

Dobbelt forsænket installationsdåse til anvendelse i murværk med en dybde på mindst 66 mm.
• Med 4 samlestudser, der kan kobles, med bajonetlukning
• 6 kombi-rørindføringer Ø 20 og 25 mm
• 8 indføringer indtil Ø 20 mm
• 6 indføringer indtil Ø 14 mm
• 2 indføringer indtil Ø 20 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal indføringer 22 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C Dimension 2x Ø60xH66mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Farve dybsort Fastgørelse af enheder Skruer eller spredekløer Form Oval Halogenfri Ja Husgennemføringens type Udknæksåbning Indføring bagfra Ja Indføringstype_ NYM-kabeler, datakabler og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 6 Låg Uden Lufttæt Nej Materiale Polypropylen Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Rørindføringer Ø 20 mm 10 Slagfast Ja til rørdiameter 20/25 mm Dimensioner

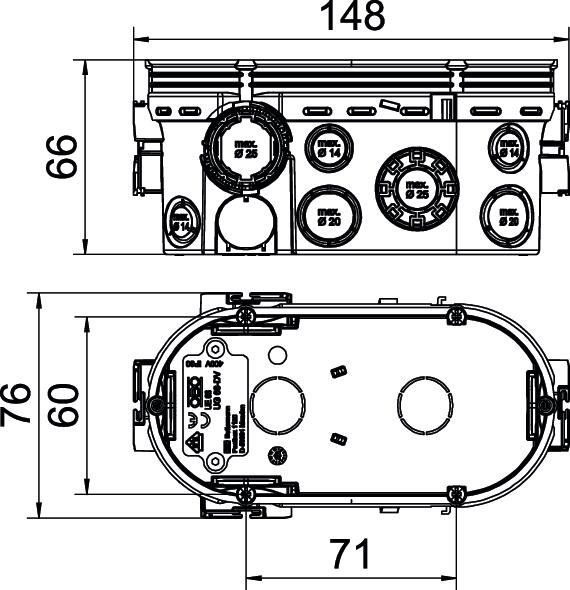

Bredde 60 mm Højde 66 mm Længde 148 mm - Alle typer
- Downloads
-
Overensstemmelseserklæring UG 66-DV / 2003720 , 0.17MB , pdfCertificering VDE-certificering UG , 0.32MB , pdfMonteringsvejledning Monteringsvejledning UP forsænkede dåser , 12.98MB , pdf
