- Produkt beskrivelse
-
Produkt beskrivelse

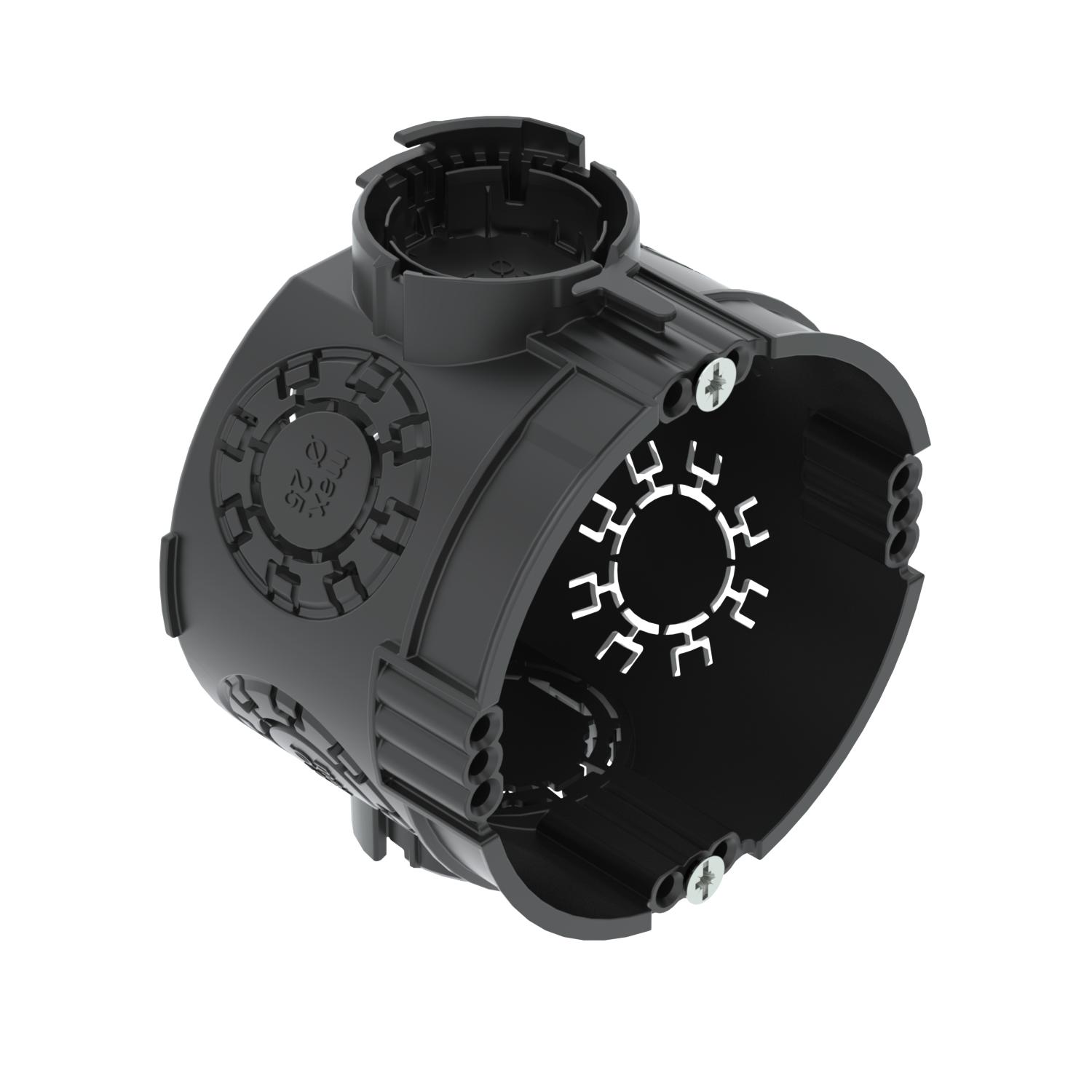

Forsænket installationsdåse til anvendelse i murværk med en dybde på mindst 46 mm.
• 2 formonterede apparatskruer
• Stik med bajonetlås, der kan kobles på begge sider
• 6 kombinationsrørgennemføringer Ø 20 og 25 mm
• 1 indgang op til Ø 20 mm i bunden
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal indføringer 7 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 650 °C Diameter 60 mm Dimension Ø60mm, H46mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Farve dybsort Fastgørelse af enheder Skruer eller spredekløer Form Rund Halogenfri Ja Husgennemføringens type Udknæksåbning Indføring bagfra Ja Indføringstype_ NYM-kabeler, datakabler og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 6 Låg Uden Lufttæt Nej Materiale Polypropylen Med skruer Ja Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Rørindføringer Ø 20 mm 1 Slagfast Ja til rørdiameter 20/25 mm Dimensioner

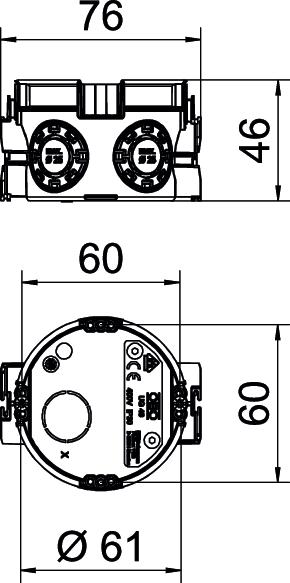

Højde 46 mm - Alle typer
