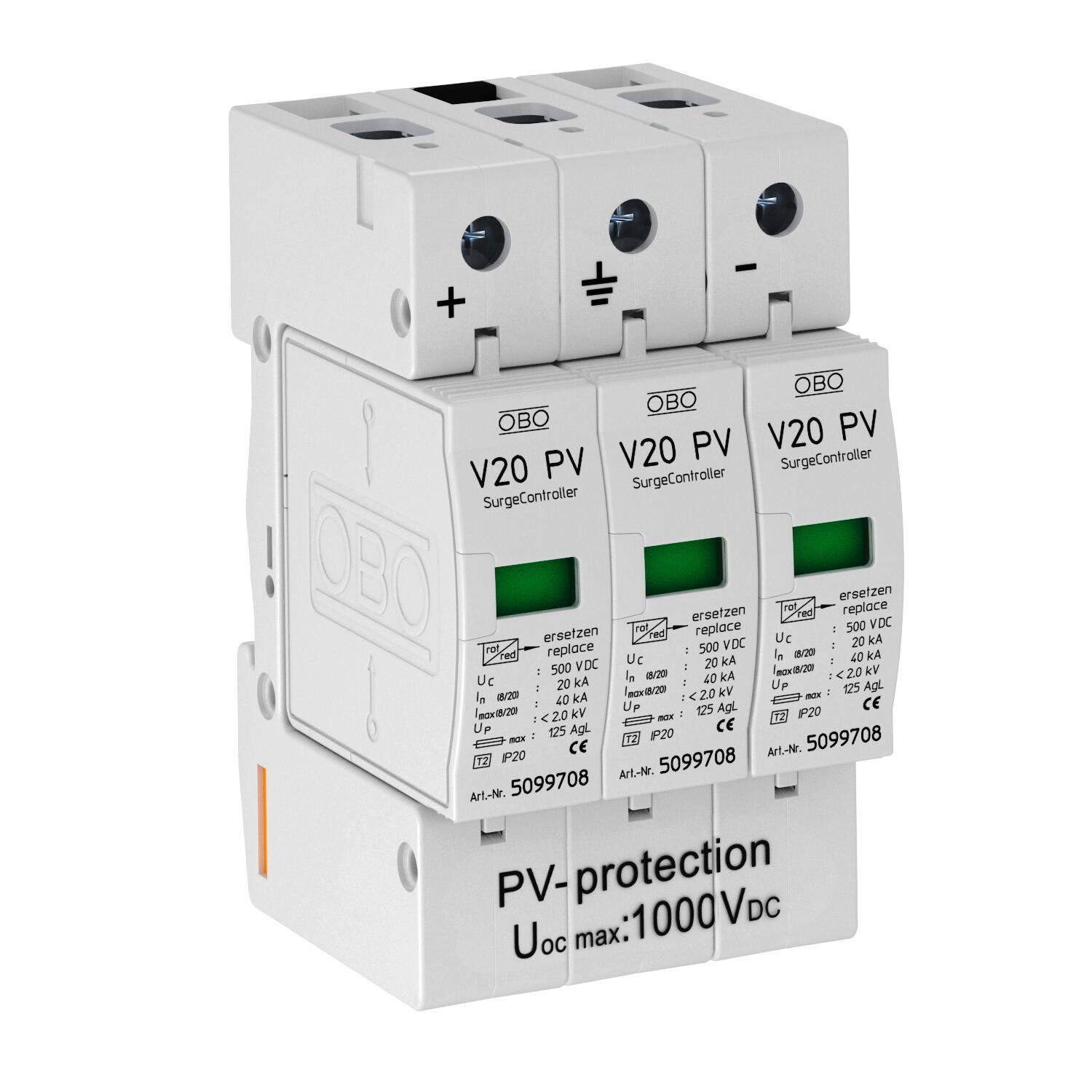

Solcelle-overspændingsbeskyttelse V20, 1000 V DC 3 | IP20

Solcelle-overspændingsbeskyttelse V20, 1000 V DC

Art.nr. 5094608 | EAN 4012195478621

Art.nr. / Type

Polernes udførelse

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

V20-overspændingsafleder type 2 til solcelle-anlæg

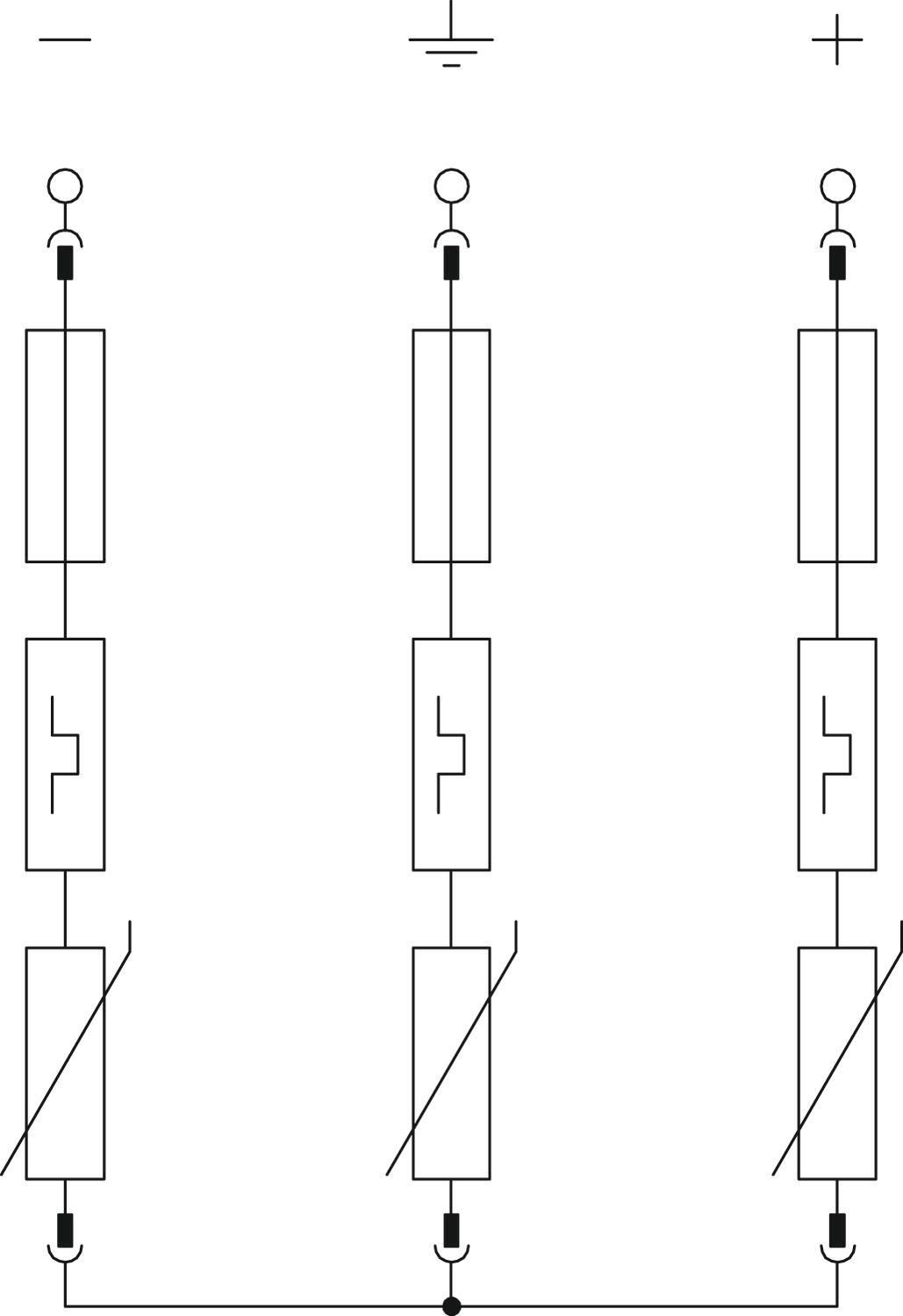

• Komplet enhed af stikbar varistor-afleder med afbryder
• Fejlresistent Y-kreds iht. VDE 0100-712 (EN 50539-12)
• Overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• V20-C 3-PH-1000 testet iht. EN 50539-11 (VDE / KEMA)
• Afledningsevne indtil 40 kA (8/20) pr. pol
• Lavt DC-beskyttelsesniveau: < 4,0 kV og Uoc maks = 1000V DC
• Med optisk funktionsindikator til anvendelse i fordelerhuse

Anvendelse: PV-anlæg uden eller med separat lynbeskyttelsesanlæg

Tekniske data

Teknisk data

CO₂ fodaftryk (GWP) fra vugge til port	1,0203 kg CO₂e / 1 Styk
Dimension	1000V DC
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Indikering på komponent	optisk
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Ledertværsnit fleksibel (fintrådet) min.	25 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) mm	2,5 mm²
LPZ	1→2
Maks. forsikring	125 A

Maks. overstrømsbeskyttelse på netsiden	125
Maks. vedvarende spænding DC	1000 V
Maksimal afledningsstødstrøm (8/20 μs)	40 kA
Monteringstype	DIN-skinne 35 mm
Netform	Øvrige
Netform DC	Ja
Nominel afledningsstødstrøm (8/20 µs)	20 kA
Polernes udførelse	3
Reaktionstid	<25 ns
SPD iht. EN 61643-11	Type 2
SPD iht. IEC 61643-1	class II
Udblæsende	Nej
Udførelse	3-polet til PV-systemer
