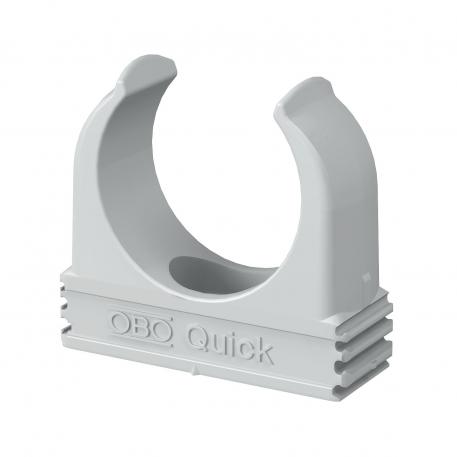

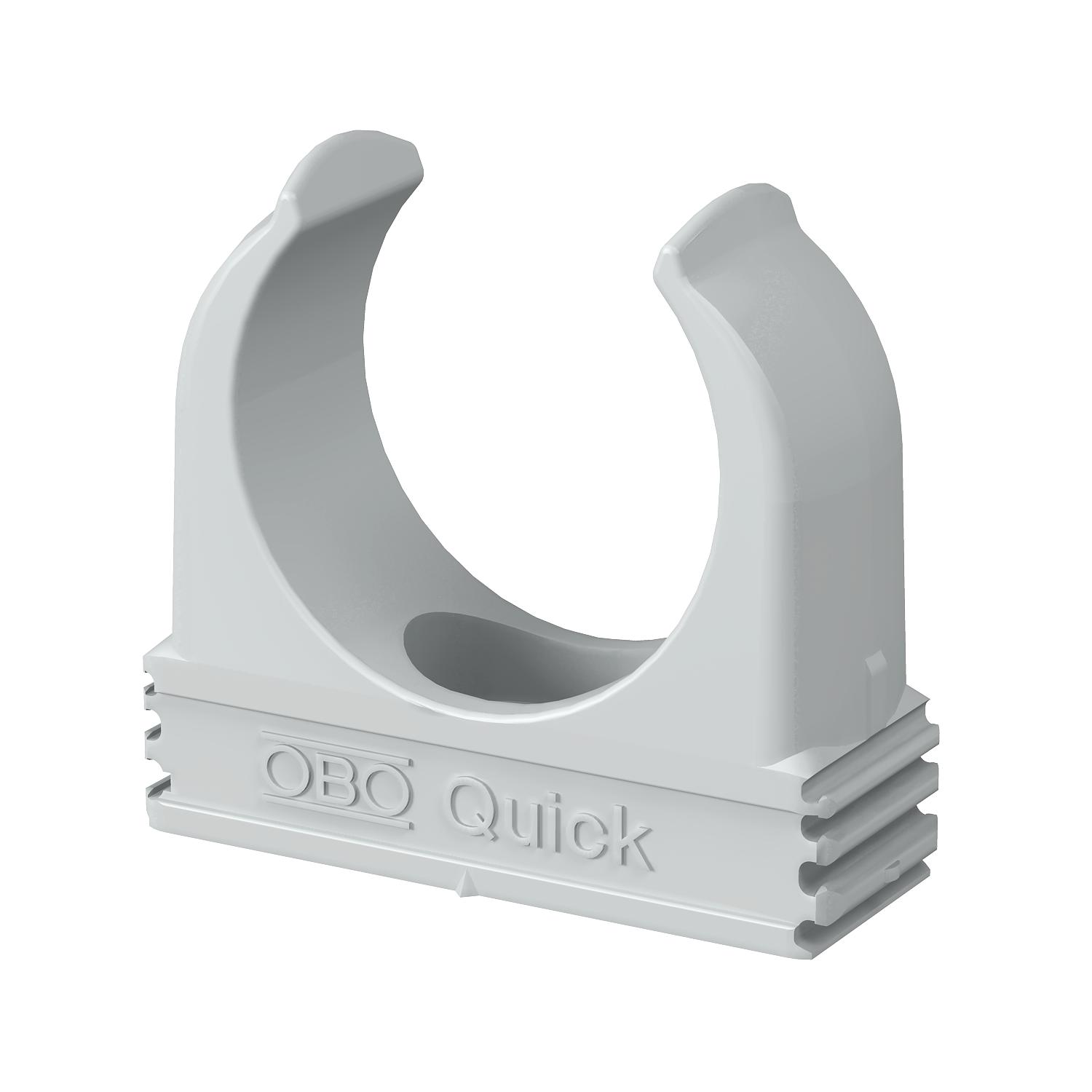

Quick-bøjle, lysegrå
Art.nr. 2149022 | EAN 4012195584056
- Produkt beskrivelse
-
Produkt beskrivelseUdvendig bøjle til optag af metriske stålpanserrør, lette og tunge isoleringsrør samt elinstallationsrør Quick-Pipe. Universelle fastgøringsmuligheder på væg og loft i indvendigt og beskyttet udendørs område. Med langhul til justering på siden ved montering med træskrue eller slagdyvel. Rørmontering uden brug af værktøj. Kan også opstilles ved siden af hinanden med OBO Multi-Quick- eller starQuick-bøjle. Størrelse M16 - M32 kan også skrues på gevind M6. Fastgørelsesafstand 50-60 cm, maks. udtræksværdier F ved 20 °C rumtemperatur, se tabellen.
-
- Tekniske data
-
Teknisk data

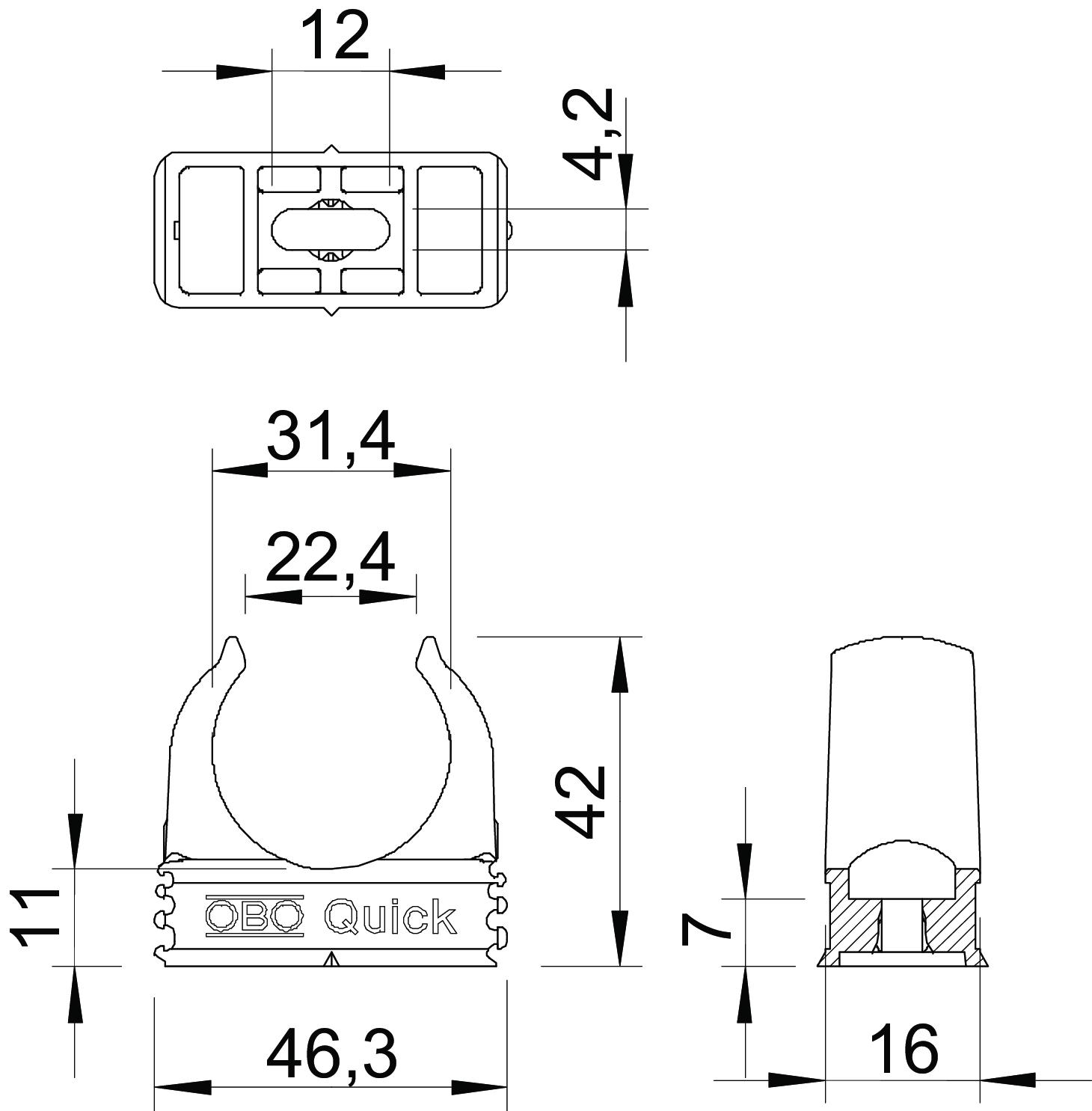

Antal kabler/rør 1 Brudlast 0,12 kN Dimension M32 Farve lysgrå; RAL 7035 Fastgørelsesmåde Skruehul Halogenfri Ja Kan rækkemonteres Ja Lukket Nej Mål A 46,3 mm Mål B 16 mm Mål C 22,4 mm Mål D 31,4 mm Mål e 12 mm Mål F 4,2 mm Mål h 11 mm Mål H 42 mm Materiale Polypropylen Med indlæg Nej Nominel størrelse/tekst M32 Spændområde D maks. 32 mm Spændområde D min. 32 mm Udtræksværdier 100 N UV-bestandig Nej - Alle typer
