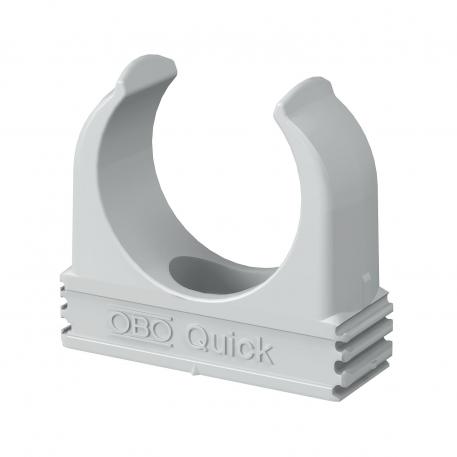

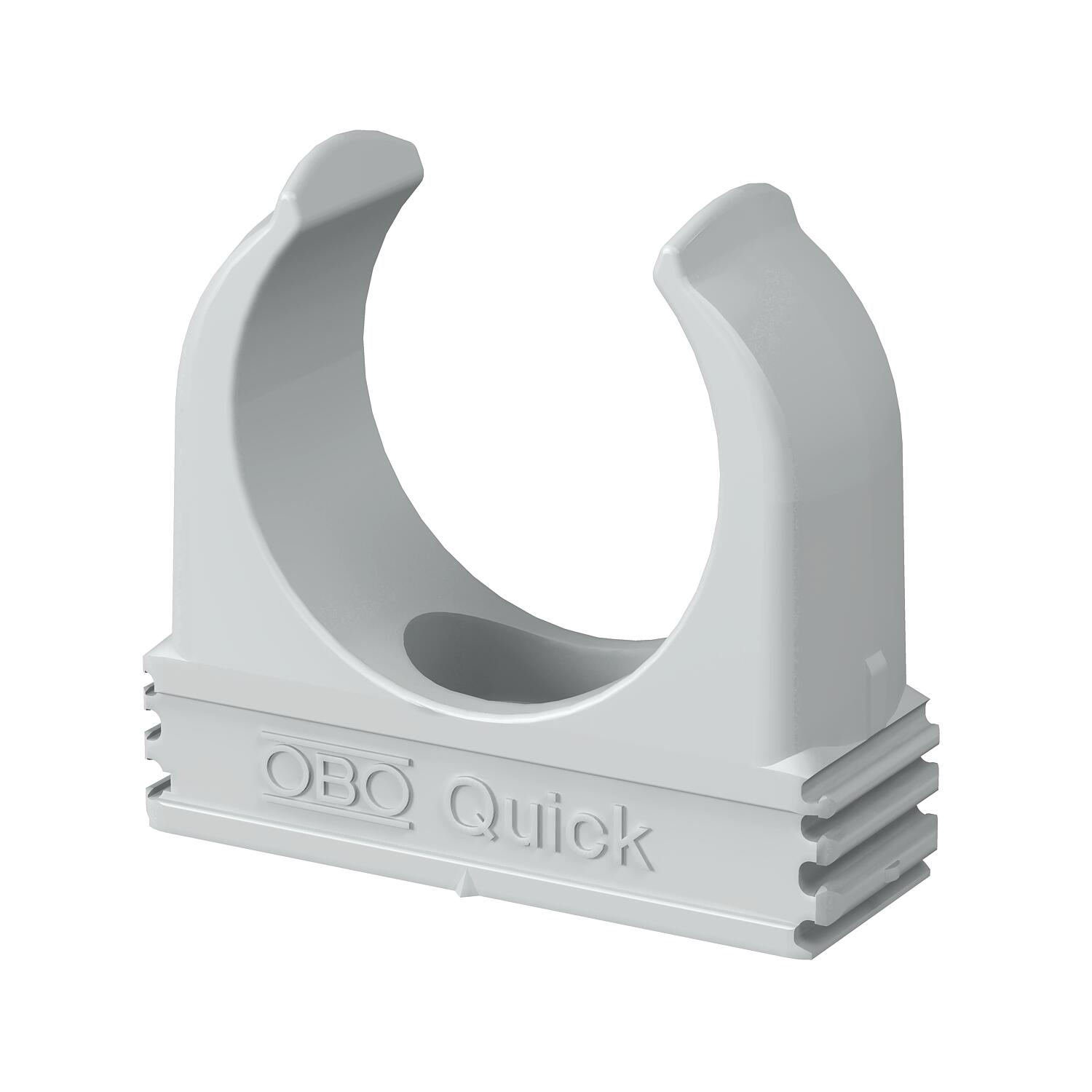

Quick-bøjle, lysegrå
Art.nr. 2149004 | EAN 4012195583219
- Produkt beskrivelse
-
Produkt beskrivelseUdvendig bøjle til optag af metriske stålpanserrør, lette og tunge isoleringsrør samt elinstallationsrør Quick-Pipe. Universelle fastgøringsmuligheder på væg og loft i indvendigt og beskyttet udendørs område. Med langhul til justering på siden ved montering med træskrue eller slagdyvel. Rørmontering uden brug af værktøj. Kan også opstilles ved siden af hinanden med OBO Multi-Quick- eller starQuick-bøjle. Størrelse M16 - M32 kan også skrues på gevind M6. Fastgørelsesafstand 50-60 cm, maks. udtræksværdier F ved 20 °C rumtemperatur, se tabellen.
-
- Tekniske data
-
Teknisk data

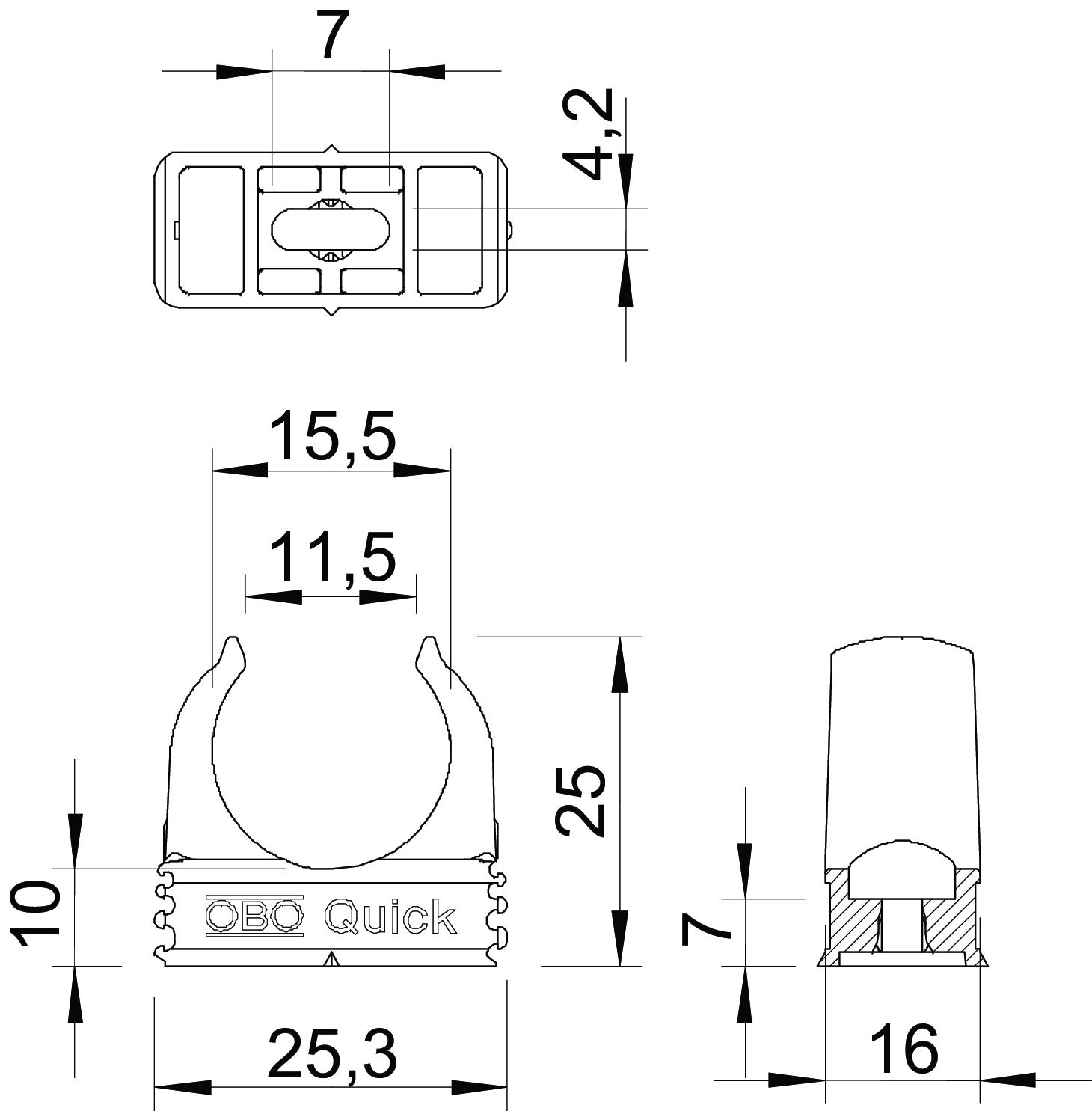

Antal kabler/rør 1 Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 650 °C Brudlast 0,07 kN Dimension M16 Farve lysgrå; RAL 7035 Fastgørelsesmåde Skruehul Halogenfri Ja Kan rækkemonteres Ja Lukket Nej Mål A 25,3 mm Mål B 16 mm Mål C 11,5 mm Mål D 15,5 mm Mål e 7 mm Mål F 4,2 mm Mål H 25 mm Mål h 10 mm Materiale Polypropylen Med indlæg Nej Nominel størrelse/tekst M16 Spændområde D maks. 16 mm Spændområde D min. 16 mm Udtræksværdier 65 N UV-bestandig Nej - Alle typer
