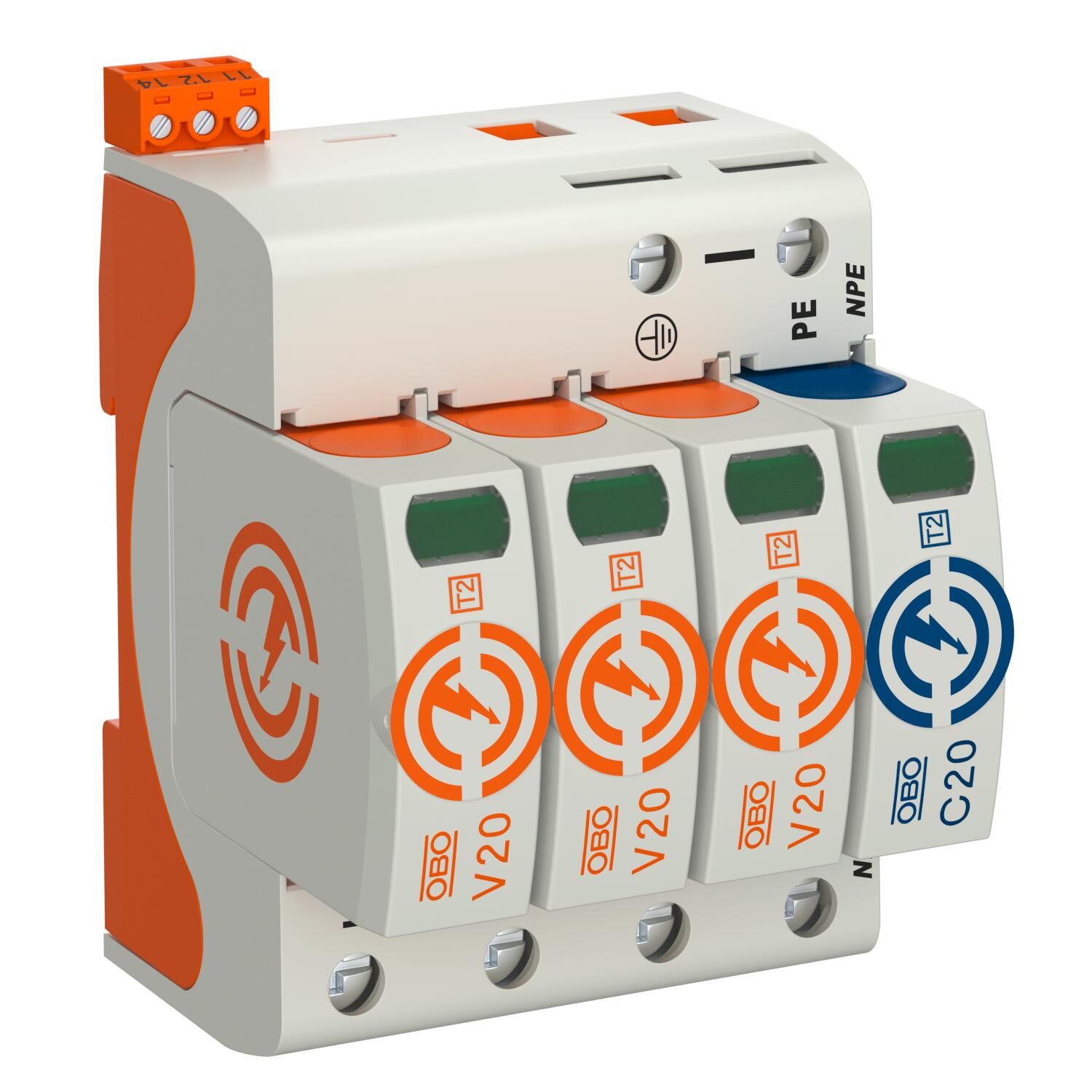

Overspændingsafleder V20, 3-polet+NPE og FS 280 V 3+N/PE | 280 | IP20

Overspændingsafleder V20, 3-polet+NPE og FS 280 V

Art.nr. 5095333 | EAN 4012196163427

Art.nr. / Type

Polernes udførelse

Maks. vedvarende spænding AC	280

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Overspændingsafleder type 2

• Til overspændingsbeskyttelses-potentialudligning iht. VDE 0100-443 (IEC 60364-4-44)
• Afledningevne indtil 40 kA (8/20) pr. pol på grund af varistorer med høj kapacitet
• Modulopbygget stikbar afleder med afbryder og optisk statusindikator
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Plast iht. UL 94 V-0
• FS-varianterne har en potentialfri skiftekontakt til fjernindikering

Anvendelse: potentialudligning i hoved- og underfordelinger.

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	60 kA
Beskyttelsesniveau [L-N]	≤1,3
Dimension	280V
Drejningsmoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Ja
FM-kontakter	Skiftekontakt
Fælles beskyttelsesniveau [L-PE]	1,5 kV
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Godkendelser	VDE
Husmateriale	PA UL 94 V-0
Indikering på komponent	optisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Kontrolklasse type 2	Ja
Kortslutningsfast	Ja
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	50 kA eff
Ledertværsnit fleksibel (fintrådet) maks.	35 mm²
Ledertværsnit fleksibel (fintrådet) maks.	2 AWG
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledningstype for overspændingsbeskyttelsesenheder	Energiledning AC
Maks. forsikring	160 A
Maks. overstrømsbeskyttelse på netsiden	160 A gL/gG
Maks. vedvarende spænding (L-N)	280 V
Maks. vedvarende spænding (N-PE)	255 V
Maks. vedvarende spænding AC	280

Maksimal afledningsstødstrøm (8/20 μs)	40 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	40 kA
Maksimal afledningsstødstrøm (8/20 μs) [N-PE]	60 kA
Minimumafstand	1,5 mm
Monteringstype	DIN-skinne 35 mm
Netform	Øvrige
Netform TN	Ja
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Nominel afledningsstødstrøm (8/20 µs)	20 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	20 kA
Nominel afledningsstødstrøm (8/20 µs) [N-PE]	40 kA
Nominel spænding AC (50 / 60 Hz)	230 V
Polernes udførelse	3+N/PE
Poltal	4
Reaktionstid	<25 ns
Restspændring [L-N] @ 1 kA	0,8 kV
Restspændring [L-N] @ 5 kA	1 kV
Skifteeffekt AC	230 V; 0,5 A
Skifteeffekt DC	230 V; 0,1 A / 75 V; 0,5 A
SPD iht. EN 61643-11	Type 2
SPD iht. IEC 61643-1	class II
SPD iht. UL 1449	Type 4
Tilslutningstværsnit FM-klemmer maks.	1,5 mm²
Tilslutningstværsnit FM-klemmer maks.	16 AWG
Tilslutningstværsnit FM-klemmer min.	21 AWG
Tilslutningstværsnit FM-klemmer min.	0,5 mm²
TOV-spænding [L-N] - fail safe mode - 120 min	440 V
TOV-spænding [L-N] - withstand mode - 5 s	335 V
TOV-spænding [N-PE] - withstand mode - 200 ms	1200 V
Udblæsende	Nej
