- Produkt beskrivelse
-
Produkt beskrivelse

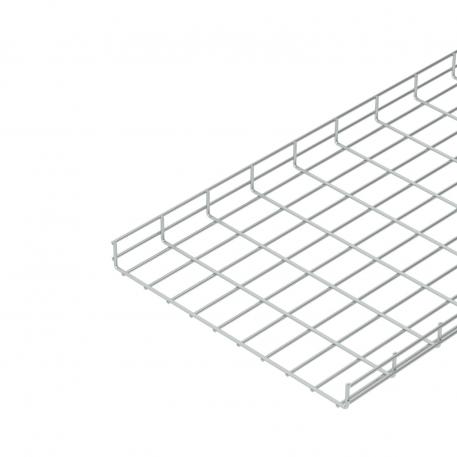

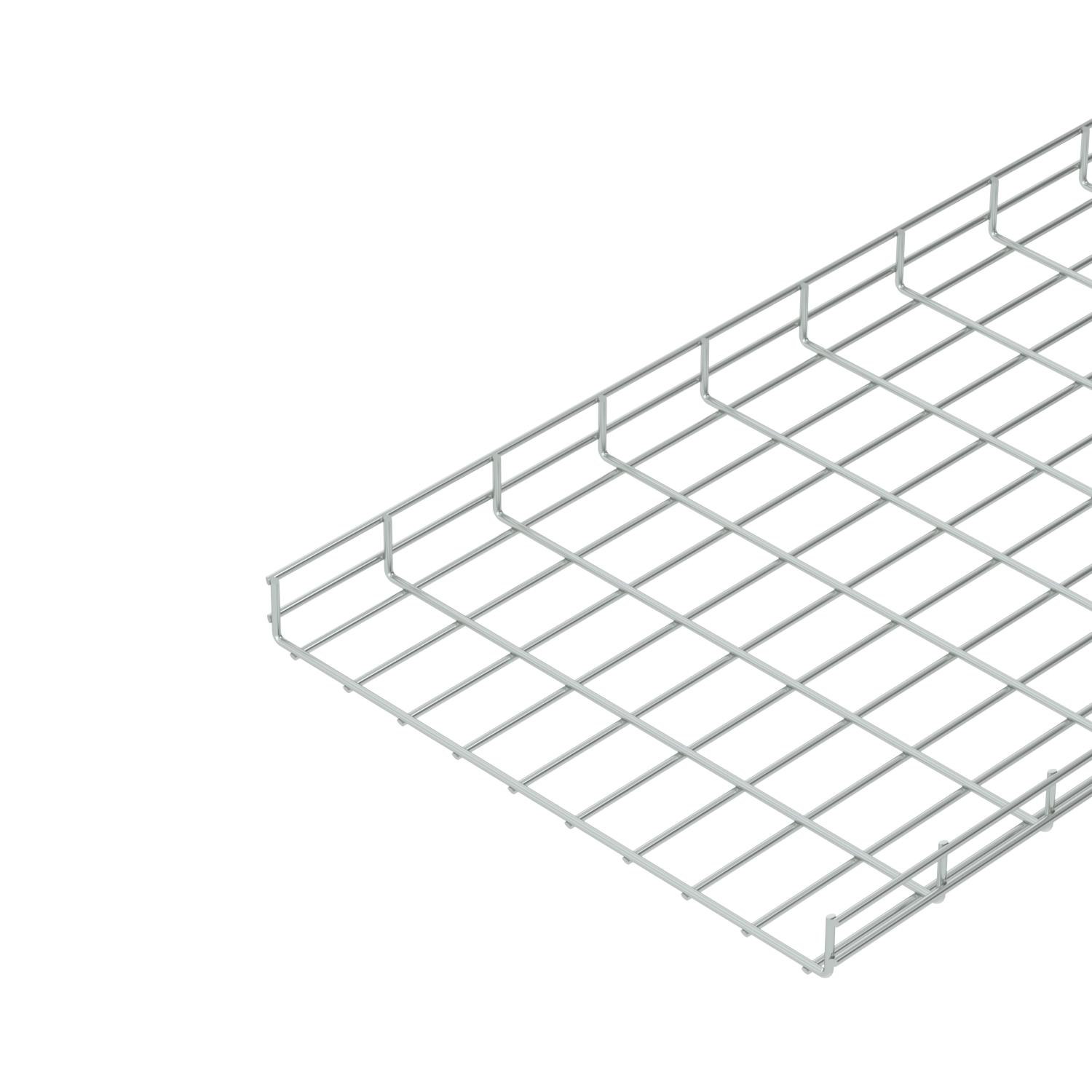

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
- Tekniske data
-
Teknisk data

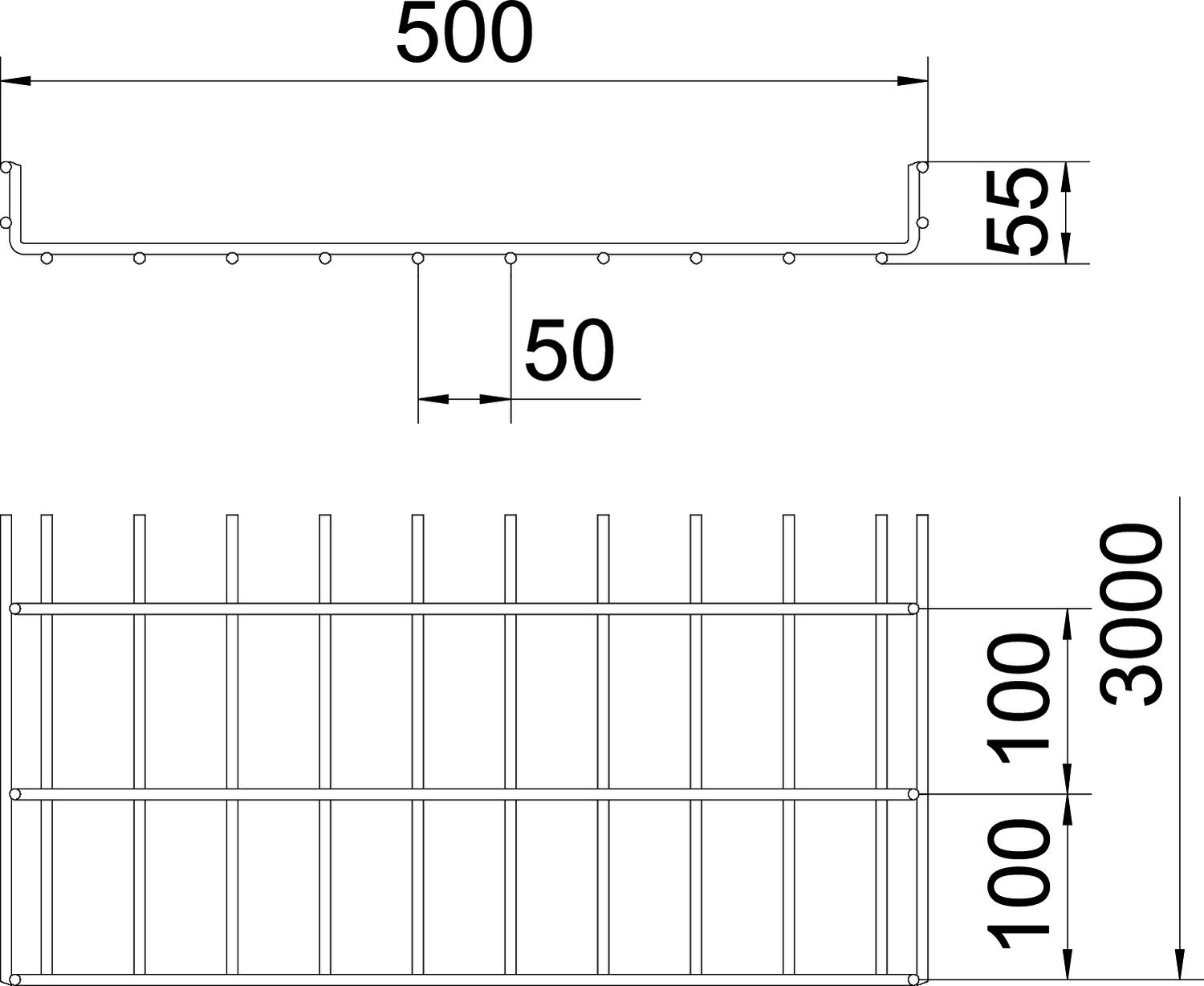

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Dimension 55x500x3000 Effektivt tværsnit 22000 mm² Effektivt tværsnit 220 cm² Forbindelsestype kabelbæresystem skruet Materiale Stål Model forbindelser uden beslag Overflade galvanisk forzinket Profilform U-form Rustfrit stål, bejdset Nej Tråd-diameter 6 mm Udførelse til store afstande Nej Dimensioner
Bredde 19,69 in Bredde 500 mm Højde 55 mm Højde 2,17 in Længde 3000 mm Mål B 500 mm Belastninger
Støtteafstand 1,0m 2,9 kN/m Støtteafstand 1,5m 1,5 kN/m Støtteafstand 2,0m 0,75 kN/m Støtteafstand 3,0m 0,4 kN/m Tekniske data
Belastningsdiagram gitterbakke type SGR 55
- Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
- Støttebredde i m
- Vangenedbøjning i mm ved tilladt kN/m
- Belastningsskema ved prøvningsmetoden
- Belastningskurve med kabelbakke-/kabelstigebredde i mm
- Vangenedbøjningskurve alt efter støttebredde
- Alle typer
-
Alle typer
