- Produkt beskrivelse
-
Produkt beskrivelse

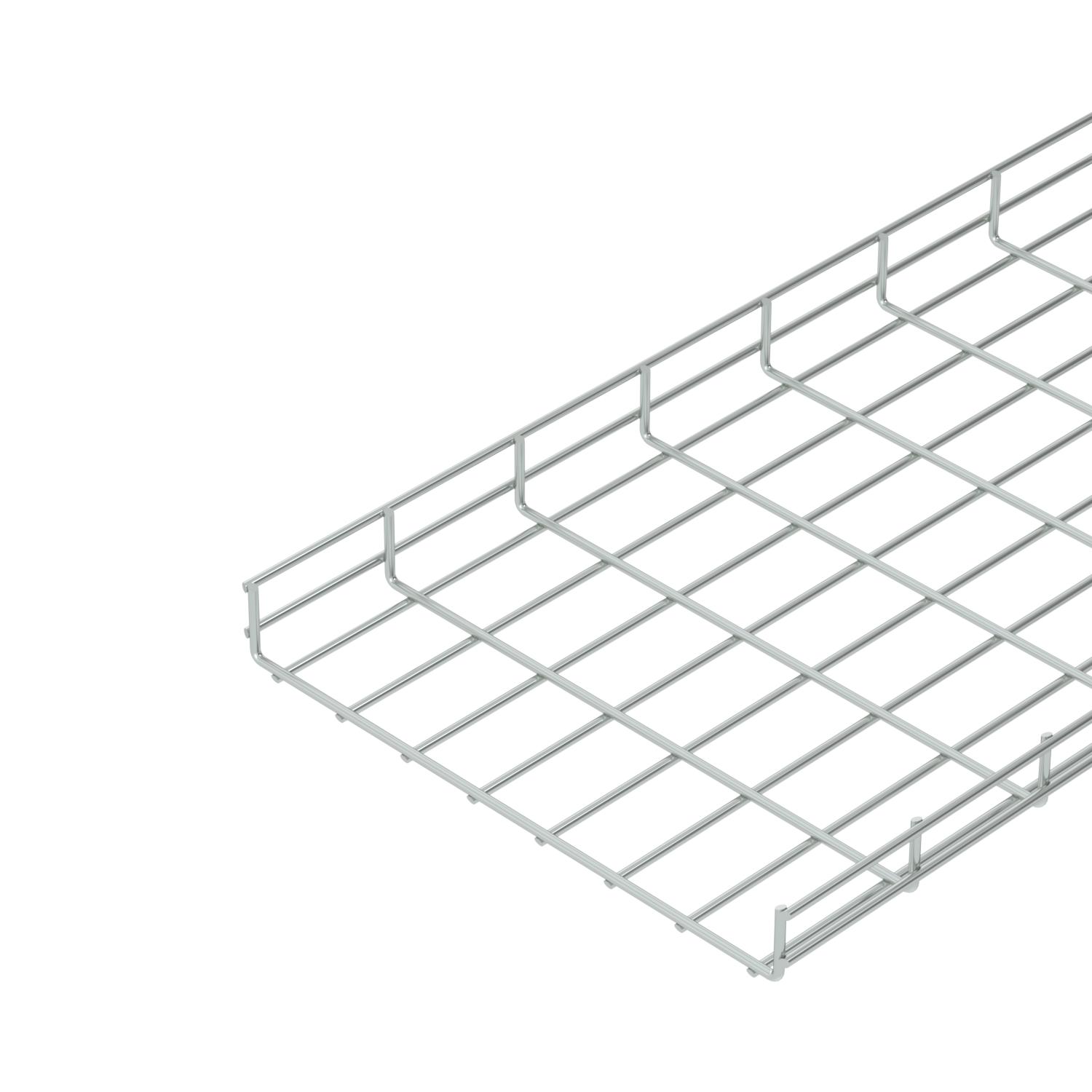

Gitterbakke af punktsvejset ståltråd med en sidehøjde på 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Dimension 55x400x3000 Effektivt tværsnit 17500 mm² Effektivt tværsnit 175 cm² Forbindelsestype kabelbæresystem skruet Materiale Stål Model forbindelser uden beslag Overflade galvanisk forzinket Profilform U-form Rustfrit stål, bejdset Nej Tråd-diameter 6 mm Udførelse til store afstande Nej Dimensioner

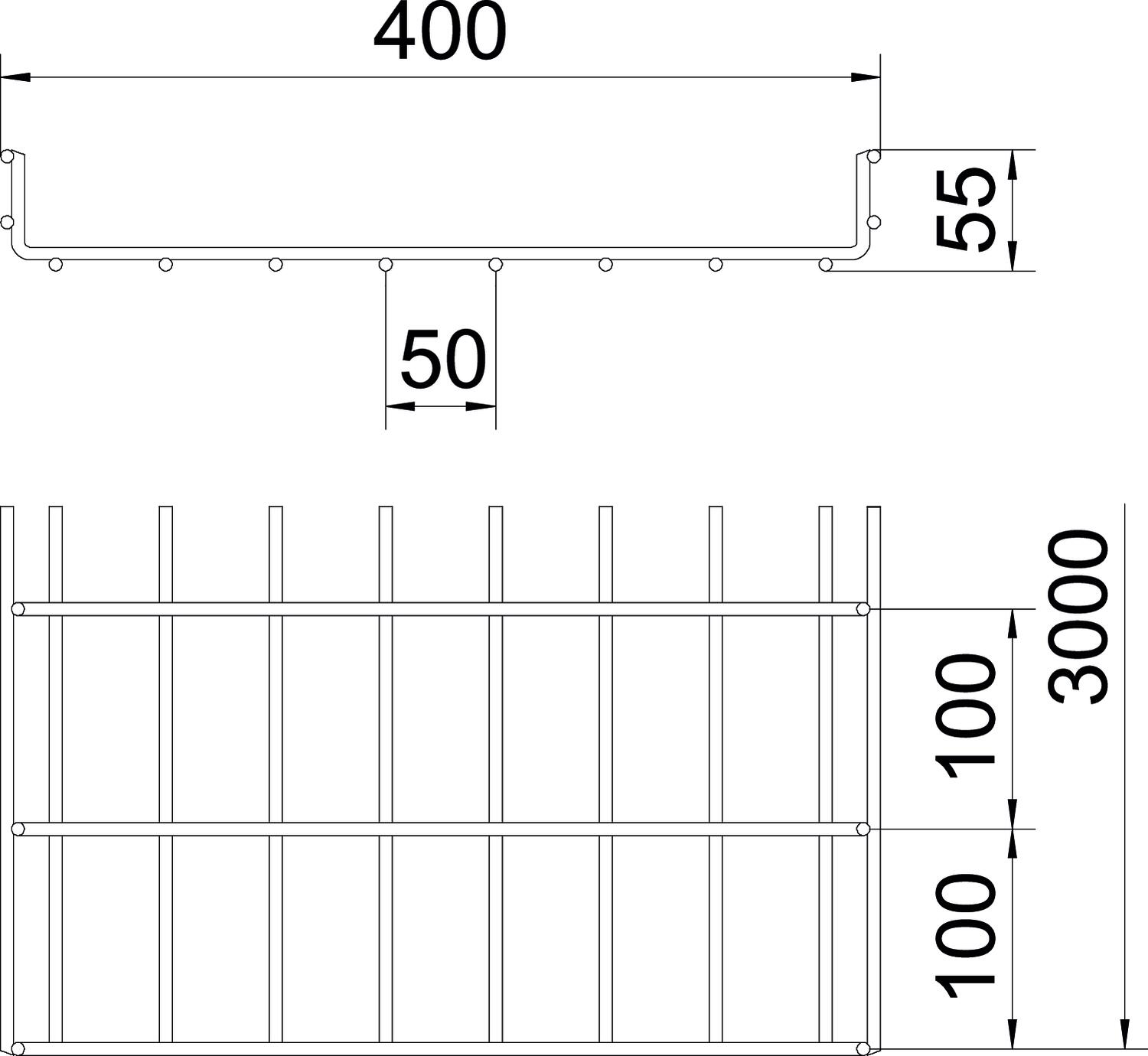

Bredde 400 mm Bredde 15,75 in Højde 2,17 in Højde 55 mm Længde 3000 mm Mål B 400 mm Belastninger
Støtteafstand 1,0m 2,3 kN/m Støtteafstand 1,5m 1,3 kN/m Støtteafstand 2,0m 0,75 kN/m Støtteafstand 3,0m 0,4 kN/m Tekniske data
Belastningsdiagram gitterbakke type SGR 55
- Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
- Støttebredde i m
- Vangenedbøjning i mm ved tilladt kN/m
- Belastningsskema ved prøvningsmetoden
- Belastningskurve med kabelbakke-/kabelstigebredde i mm
- Vangenedbøjningskurve alt efter støttebredde
- Alle typer
-
Alle typer
