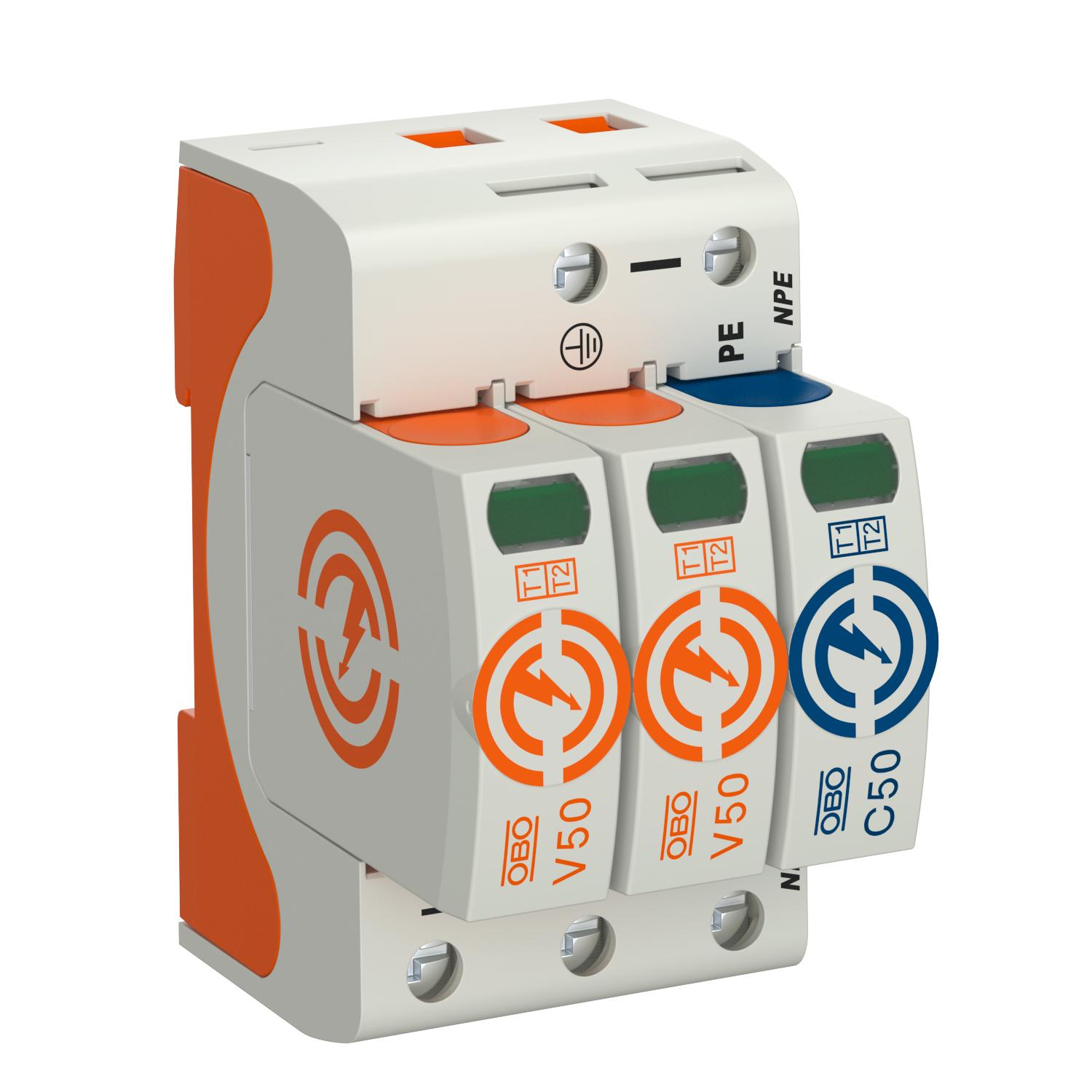

Kombiafleder V50 2-polet+NPE 280 V 2+N/PE | 280 | IP20

Kombiafleder V50 2-polet+NPE 280 V

Art.nr. 5093524 | EAN 4012196159680

Art.nr. / Type

Polernes udførelse

Maks. vedvarende spænding AC	280

Kapslingsklasse	IP20

Produkt beskrivelse

Produkt beskrivelse

Kombiafleder type 1+2

• Til lynbeskyttelsespotentialudligning iht. VDE 0185-305 (IEC 62305)
• Lynstrømsafledningsevne 12,5 kA (10/350) pr. pol og op til 50kA (10/350) i alt
• Modulopbygget stikbar afleder med afbryderanordning og optisk statusvisning
• Indgrebsfunktion med vibrationsbeskyttelse og spændingskodning
• Kunststof iht. UL 94 V-0
• FS-varianterne har en potentialfri skiftekontakt til fjernsignalisering

Anvendelse: lynbeskyttelses-potentialudligning for bygninger af klasse III og IV.
* Komplet = over- og underdel

Tekniske data

Tilslutningsmuligheder

Afledt stødstrøm (8/20 µs) [i alt]	80 kA
Beskyttelsesniveau [L-N]	≤1,3
Dimension	280V
Drejningsmoment	4 Nm
Driftstemperatur maks.	80 °C
Driftstemperatur min.	-40 °C
Fjernsignalering	Nej
Fælles beskyttelsesniveau [L-PE]	2,5 kV
Følgestrømundertrykkelse (eff) [N-PE]	0,1 kA
Godkendelser	VDE
Husmateriale	PA UL 94 V-0
Indikering på komponent	optisk
Integreret forsikring	Nej
Kapslingsklasse	IP20
Kortslutningsstyrke med maks. overstrømsbeskyttelse på netsiden	50 kA eff
Ledertværsnit fleksibel (fintrådet) maks.	35 mm²
Ledertværsnit fleksibel (fintrådet) maks.	2 AWG
Ledertværsnit fleksibel (fintrådet) min.	1,5 mm²
Ledertværsnit fleksibel (fintrådet) min.	16 AWG
Ledertværsnit, fast (én-/flertrådet) maks.	35 mm²
Ledertværsnit, fast (én-/flertrådet) maks.	2 AWG
Ledertværsnit, fast (én-/flertrådet) mm	1,5 mm²
Ledertværsnit, fast (én-/flertrådet) mm	16 AWG
Ledningstype for overspændingsbeskyttelsesenheder	Energiledning AC
Lynstødsstrøm (10/350) [samlet]	37,5 kA
Lynstødstrøm (10/350 μs)	12,5 kA
Maks. forsikring	160 A
Maks. overstrømsbeskyttelse på netsiden	160 A gL/gG
Maks. vedvarende spænding (L-N)	280 V
Maks. vedvarende spænding (N-PE)	255 V
Maks. vedvarende spænding AC	280

Maksimal afledningsstødstrøm (8/20 μs)	50 kA
Maksimal afledningsstødstrøm (8/20 μs) [L-N]	50 kA
Minimumafstand	1,5 mm
Monteringstype	DIN-skinne 35 mm
Netform	TN-S, TT
Netform TN	Ja
Netform TN-C	Nej
Netform TN-C-S	Ja
Netform TN-S	Ja
Netform TT	Ja
Nominel afledningsstødstrøm (8/20 µs)	30 kA
Nominel afledningsstødstrøm (8/20 µs) [L-N]	30 kA
Nominel spænding AC (50 / 60 Hz)	230 V
Polernes udførelse	2+N/PE
Poltal	3
Reaktionstid	<25 ns
Restspændring [L-N] @ 1 kA	0,7 kV
Restspændring [L-N] @ 12,5 kA	1 kV
Restspændring [L-N] @ 5 kA	0,8 kV
SPD iht. EN 61643-11	Type 1+2
SPD iht. IEC 61643-1	class I+II
SPD iht. UL 1449	Type 4
Tilslutningstværsnit FM-klemmer maks.	16 AWG
Tilslutningstværsnit FM-klemmer maks.	1,5 mm²
Tilslutningstværsnit FM-klemmer min.	21 AWG
Tilslutningstværsnit FM-klemmer min.	0,5 mm²
TOV-spænding [L-N] - fail safe mode - 120 min	440 V
TOV-spænding [L-N] - withstand mode - 5 s	335 V
TOV-spænding [N-PE] - withstand mode - 200 ms	1200 V
Udblæsende	Nej
