Kabelstige til stor spændvidde WKLG 110 FS 6000 | 500 | 2 | Nej

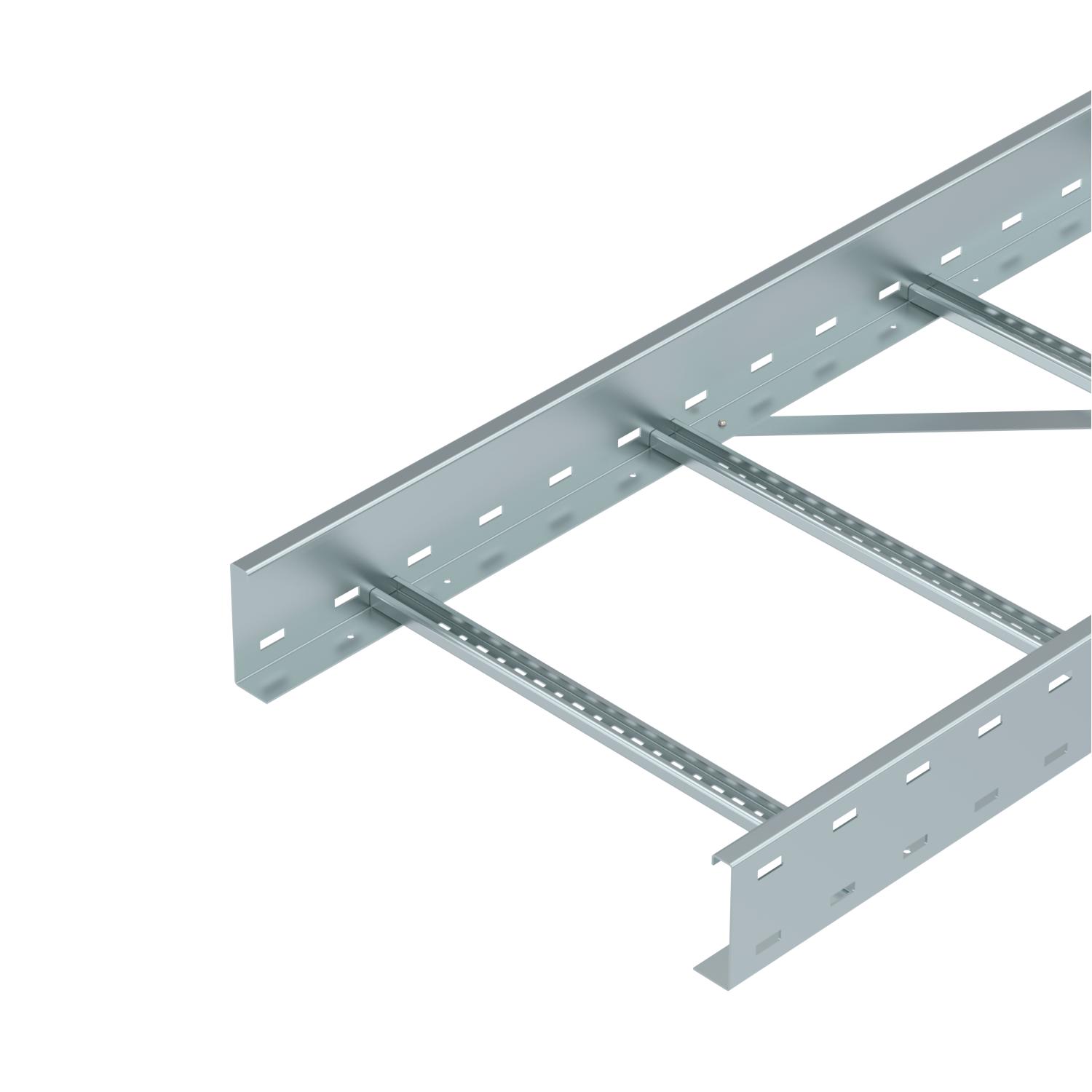

Kabelstige til stor spændvidde WKLG 110 FS

Art.nr. 6311020 | EAN 4012196883219

Art.nr. / Type

Længde	6000 mm

Bredde

Vangetykkelse	2 mm

Bevarelse af funktionssikkerheden ved brand	Nej

Produkt beskrivelse

Produkt beskrivelse

Kabelstige med stor spændvidde med perforeret sidevange i 110 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.

Tekniske data

Teknisk data

Bevarelse af funktionssikkerheden ved brand	Nej
Dimension	110 x 500
Dimension	110x500x6000
Effektivt tværsnit	471 cm²
Effektivt tværsnit	47100 mm²
Materiale	Stål
Overflade	båndgalvaniseret

Rustfrit stål, bejdset	Nej
Sidehuller	Ja
Sidevangens udførelse	Profil (åben)
Sprossernes udførelse	Profil, uperforeret
Udførelse til store afstande	Ja
Vangetykkelse	2 mm

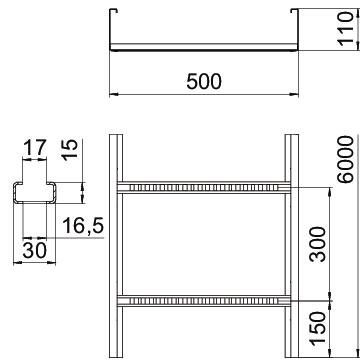

Dimensioner

Bredde	500 mm
Højde	110 mm
Længde	6000 ft
Længde	6000 mm

Mål B	500 mm
Mål L	6000 mm
Rillemål sprosse	17,00

Belastninger

Støtteafstand 3,0m	2,9 kN/m
Støtteafstand 3,5m	2,48 kN/m
Støtteafstand 4,0m	2,1 kN/m
Støtteafstand 4,5m	1,78 kN/m

Støtteafstand 5,0m	1,5 kN/m
Støtteafstand 6,0m	1 kN/m
Støtteafstand 7,0m	0,7 kN/m

Tekniske data

Belastningsdiagram kabelstige med stor spændvidde type WKLG 110

Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
Støttebredde i m
Vangenedbøjning i mm ved tilladt kN/m
Belastningsskema ved prøvningsmetoden
Belastningskurve med kabelbakke-/kabelstigebredde i mm
Vangenedbøjningskurve alt efter støttebredde

Alle typer

Alle typer

Type	Længde	Bredde	Vangetykkelse	Bevarelse af funktionssikkerheden ved brand	Art.nr.	Mængde	Min. salgsenhed
WKLG 1120 FS	6000 mm	200 mm	2 mm	Nej	6311008	m	6 m
WKLG 1130 FS	6000 mm	300 mm	2 mm	Nej	6311012	m	6 m
WKLG 1140 FS	6000 mm	400 mm	2 mm	Nej	6311016	m	6 m
WKLG 1150 FS	6000 mm	500 mm	2 mm	Nej	6311020	m	6 m
WKLG 1160 FS	6000 mm	600 mm	2 mm	Nej	6311024	m	6 m
