- Produkt beskrivelse
-
Produkt beskrivelse

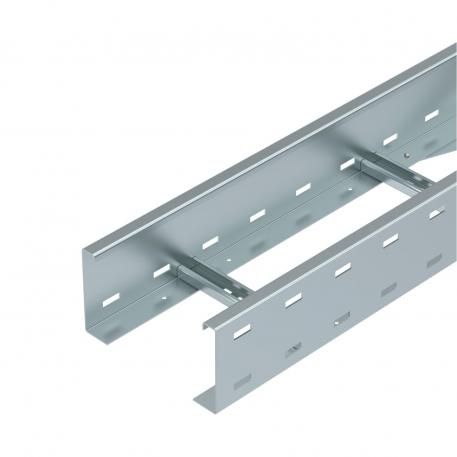

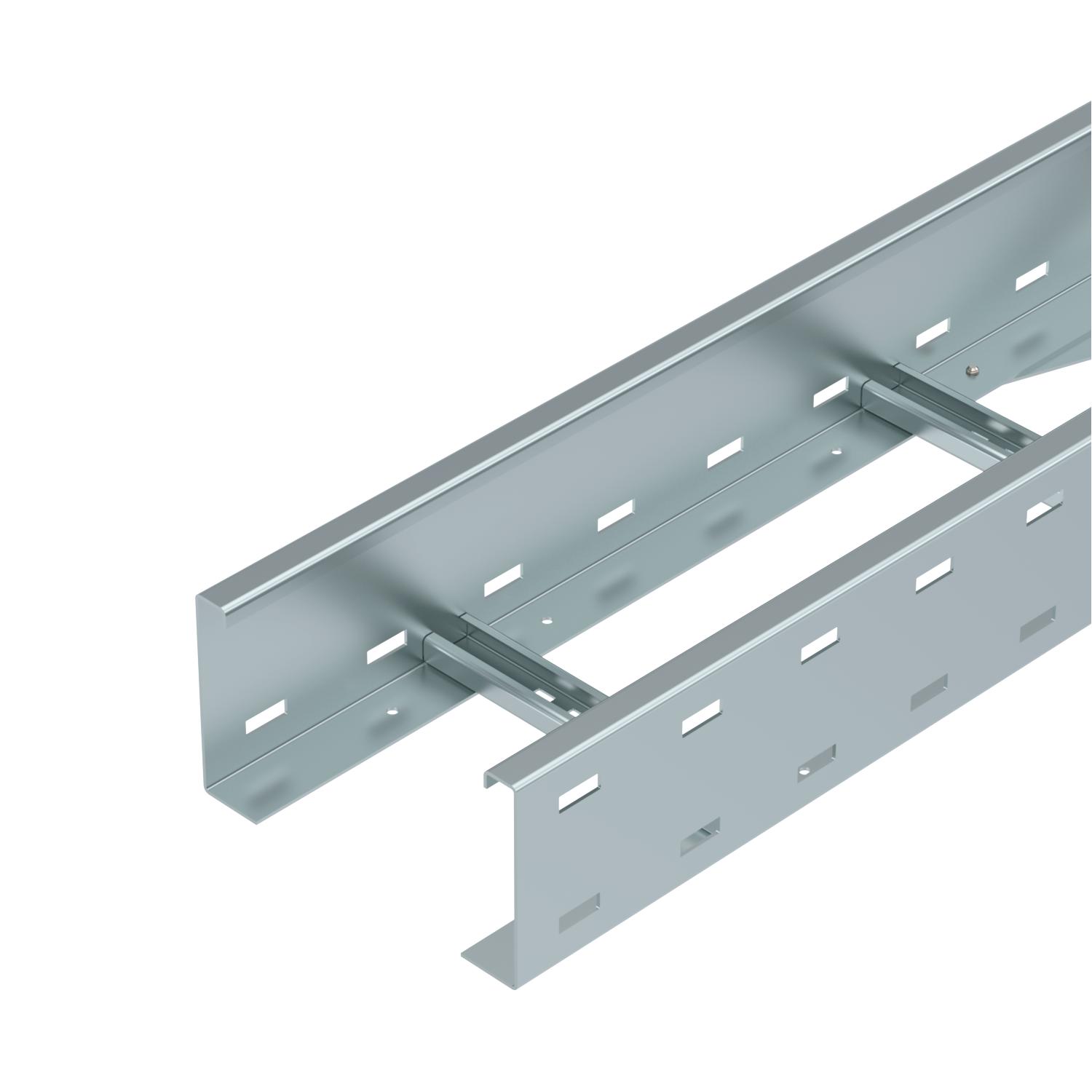

Kabelstige med stor spændvidde med perforeret sidevange i 110 mm sidehøjde. Fastgørelse af kabler og ledninger med kabelbøjle type 2056.
Magnetisk skærmdæmpning uden låg 10 dB, med låg 15 dB.
- Tekniske data
-
Teknisk data

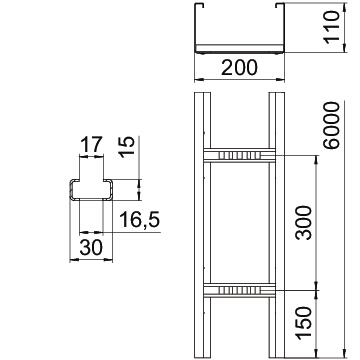

Bevarelse af funktionssikkerheden ved brand Nej Dimension 110x200x6000 Dimension 110 x 200 Effektivt tværsnit 18600 mm² Effektivt tværsnit 186 cm² Materiale Stål Overflade båndgalvaniseret Rustfrit stål, bejdset Nej Sidehuller Ja Sidevangens udførelse Profil (åben) Sprossernes udførelse Profil, uperforeret Udførelse til store afstande Ja Vangetykkelse 2 mm Dimensioner
Bredde 200 mm Højde 110 mm Længde 6000 mm Længde 6000 ft Mål B 200 mm Mål L 6000 mm Rillemål sprosse 17,00 Belastninger
Støtteafstand 3,0m 2,5 kN/m Støtteafstand 3,5m 1,98 kN/m Støtteafstand 4,0m 1,6 kN/m Støtteafstand 4,5m 1,31 kN/m Støtteafstand 5,0m 1,1 kN/m Støtteafstand 6,0m 0,8 kN/m Støtteafstand 7,0m 0,4 kN/m Tekniske data
Belastningsdiagram kabelstige med stor spændvidde type WKLG 110
- Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
- Støttebredde i m
- Vangenedbøjning i mm ved tilladt kN/m
- Belastningsskema ved prøvningsmetoden
- Belastningskurve med kabelbakke-/kabelstigebredde i mm
- Vangenedbøjningskurve alt efter støttebredde
- Alle typer
- Downloads
-
Overensstemmelseserklæring WKLG 1120 FS / 6311008 , 0.16MB , pdfUK overensstemmenlseserklæring WKLG 1120 FS / 6311008 , 0.09MB , pdfREACH Overensstemmelseserklæring WKLG 1120 FS / 6311008 , 0.12MB , pdfRoHS Overensstemmelseserklæring WKLG 1120 FS / 6311008 , 0.13MB , pdfBæredygtighedsrapport Bæredygtighedsrapport kabelføringssystemer , 2.00MB , pdfMonteringsvejledning Weitspannkabelleitern , 11.33MB , pdfMonteringsvejledning General information on the mounting , 2.61MB , pdf
