Bemærk: Denne artikel er udgået.
- Produkt beskrivelse
-
Produkt beskrivelse

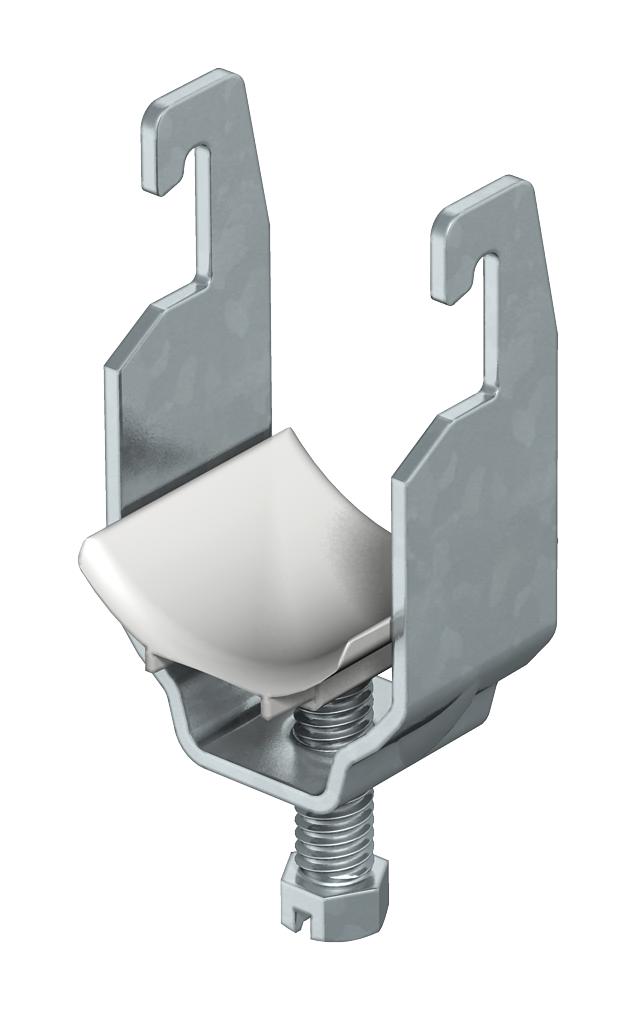

Passer til alle C-profilskinner med en slidsbredde på 18 mm og 22 mm.
Trykkar af polypropylen, halogenfri, farve lysgrå RAL 7035.
-
- Tekniske data
-
Teknisk data
Antal kabler/rør 1 Dimension 16-22mm Ekstra materiale Stål Ekstra overflade varmgalvaniseret Halogenfri Ja Holdestykkets materiale Plastik Holdestykkets materialekvalitet Polypropylen Maks. Tilspændingsmoment 3 Nm Materiale Stål Med metalkar Nej Med modstykke Nej Med plastholdestykke Ja Monteringstype Profilskinne Overflade Varmgalvaniseret Slagfast Nej Spændområde D maks. 22 mm Spændområde D min. 16 mm Til 1 kabel H 53 mm Til 1 kabel L 34 Til 2 kabler H 77 mm Til 2 kabler L 47 mm til 3 kabler H 101 mm til 3 kabler L 47 mm til rørdiameter maks. 20 mm til rørdiameter min. 20 mm Til skinne med rillebredde (med interval) maks. 22 mm Til skinne med rillebredde (med interval) min. 18 mm Dimensioner

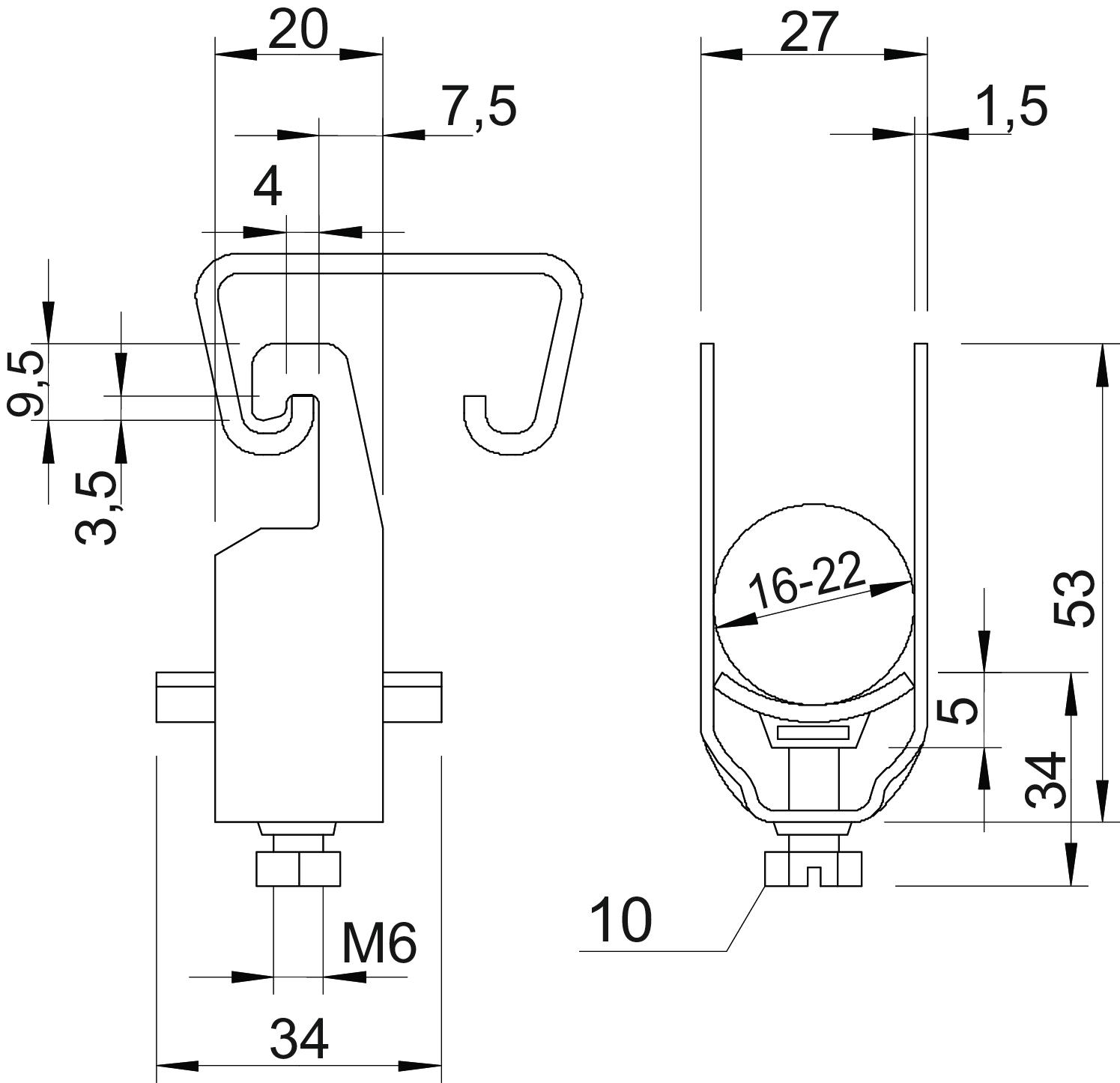

Mål A 20 mm Mål B 27 mm Mål C 34 mm Mål G (mm) M6 Mål H 53 mm Mål L 34 mm Mål t 1,5 mm Mål x 5 mm - Alle typer
