- Produkt beskrivelse
-
Produkt beskrivelse

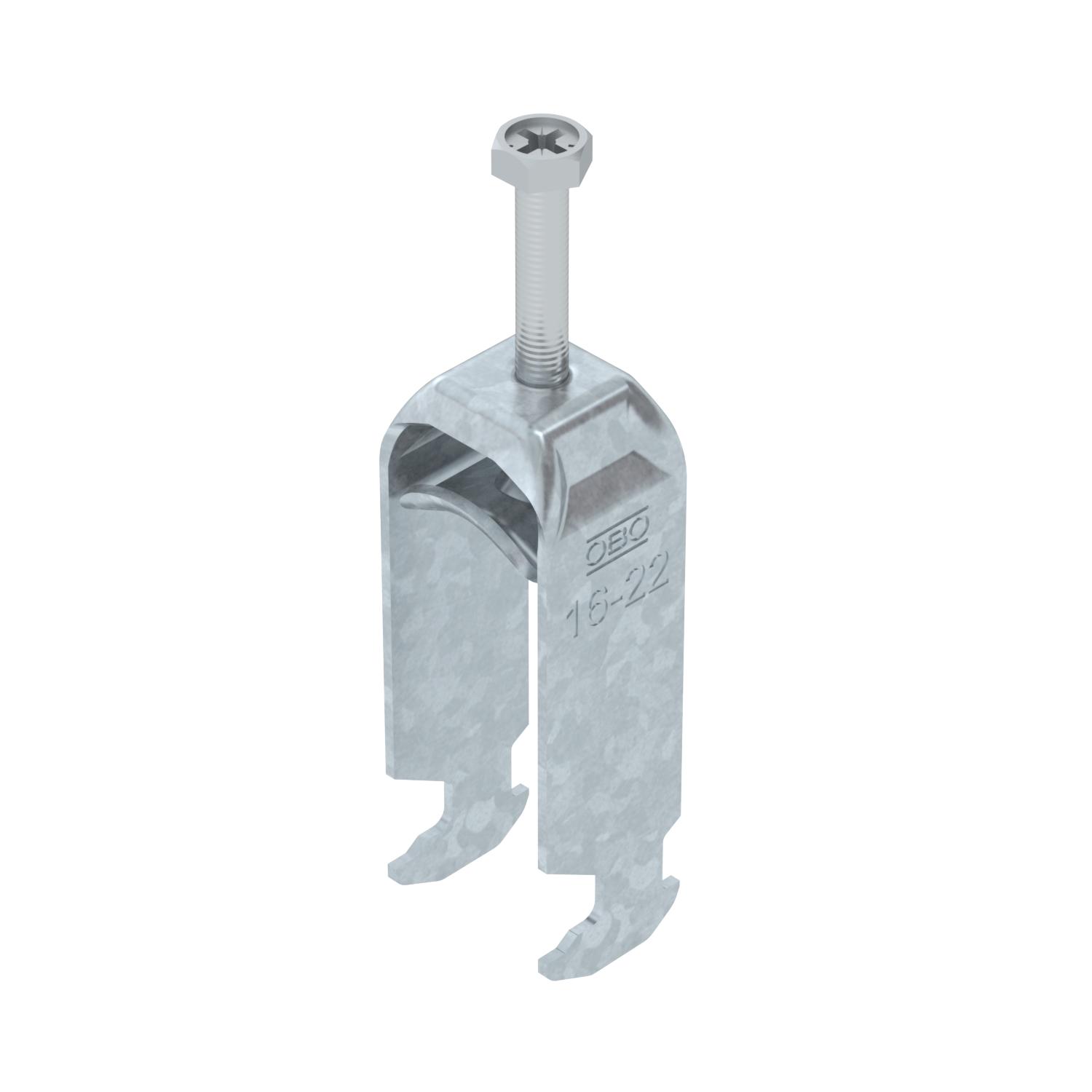

Kabelbøjle med hammerhoved-fod, metalholdestykke med afrundede kanter til kabelbeskyttelse. Til lodret og vandret montering af 2 enkeltkabler på C-profilskinne. Til kærvbredde 16 - 17 mm. Med 1-gænget skrue på holdestykket, universel sekskant-skruehoved SW10, med kærv og krydskærv. Egnet til inden- og udendørs brug. Flere kabler skal separeres med dobbelte holdestykker. Det anbefales at anvende et modholdestykke.
- Tekniske data
-
Teknisk data
Antal kabler/rør 2 Bevarelse af funktionssikkerheden ved brand Ja Dimension 16-22mm Ekstra materiale Stål Ekstra overflade varmgalvaniseret Gevind M6 Halogenfri Ja Holdestykkets materiale Stål Længde udvendigt mål 28 mm Maks. Tilspændingsmoment 3 Nm Materiale Stål Med metalkar Ja Med modstykke Nej Med plastholdestykke Nej Monteringstype Profilskinne Overflade Varmgalvaniseret Pladetykkelse 1,5 mm Rillebredde 10 mm Spændområde D maks. 22 mm Spændområde D min. 16 mm til rørdiameter maks. 22 mm til rørdiameter min. 16 mm Til skinne med rillebredde (med interval) maks. 17 mm Til skinne med rillebredde (med interval) min. 16 mm Dimensioner

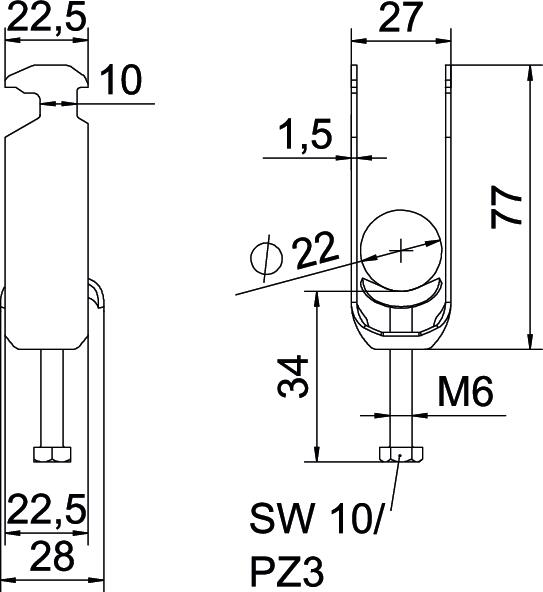

Bredde 27 mm Højde 77 mm Længde 22,5 mm Mål A 22,5 mm Mål B 27 mm Mål C 28 mm Mål G (mm) M6 Mål H 77 mm Mål L 34 mm Mål t 1,5 mm - Alle typer
- Downloads
-
Overensstemmelseserklæring BS-H2-M-22 FT / 1186017 , 0.18MB , pdfREACH Overensstemmelseserklæring BS-H2-M-22 FT / 1186017 , 0.12MB , pdfRoHS Overensstemmelseserklæring BS-H2-M-22 FT / 1186017 , 0.12MB , pdfMonteringsvejledning Bügelschelle H-Fuß Metall , 3.04MB , pdf
