Bemærk: Denne artikel er udgået.
Du kan finde alternative her: 2003804 / HW hulmurs-installations-samledåse 61
Installations-/samledåse til hulmur
Art.nr. 2003442 | EAN 4012195032953
- Produkt beskrivelse
-
Produkt beskrivelse

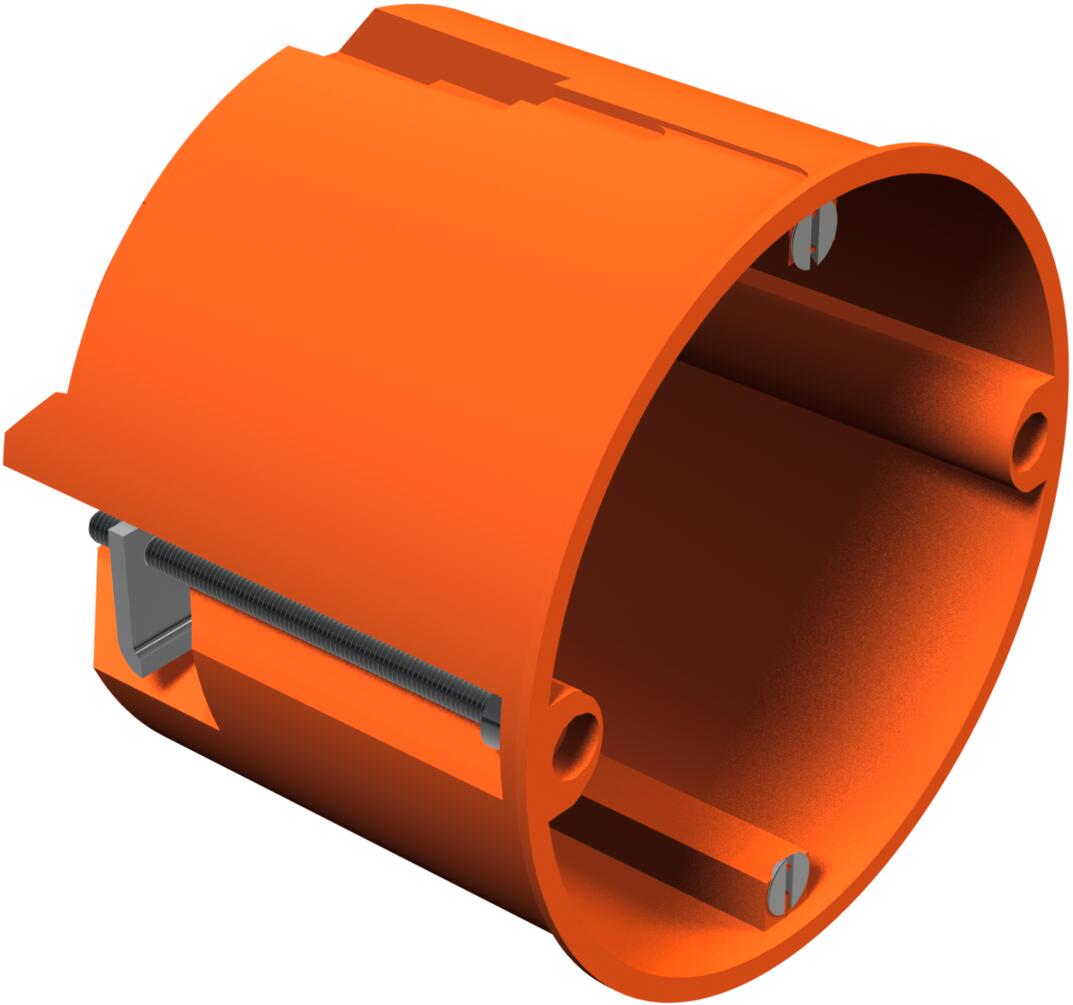

Installations-/samledåse til hulmur Mål i henhold til DIN 49073-1, til pladetykkelse 7-35 mm. Standard-kombinationsafstand 71 mm, mulighed for gennemgående ledningsføring ved hjælp af forbindelsesstuds ved kombinationer med installationsdåser og installations-samledåser, 8 udslagsblanketter til NYM-ledninger, dataledninger og rør Ø 20 mm. Installationsdåserne kan også anvendes som samledåser iht. VDE 0606-1 med dobbelt skruefastgørelse og skruedæksel, kapslingsklasse IP30.
I henhold til IEC 60670-1, IEC 60670-22 og DIN 49073-1.
-
- Tekniske data
-
Teknisk data
Antal anvendelser 1 Antal indføringer 8 Belægning Uden Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 850 °C Diameter 68 mm Dimension Ø68mm, H61mm Dimensioneringsspænding 400 V Dækselfastgørelse Ikke relevant Egnet til pladetykkelse maks. 35 mm Egnet til pladetykkelse min. 7 mm Farve orange Fastgørelse af enheder Skruer Form Rund Fræsehuldiameter 68 mm Gulvhøjde min. 61 mm Halogenfri Ja Husgennemføringens type Forprægning Indføring bagfra Ja Indføringer 8 Indføringstype_ Udslagsblanketter til NYM-ledninger, dataledninger og rør Ø20 mm Kan plomberes Nej Kapslingsklasse IP30 Komponentskrueafstand 60 mm Låg Uden Lufttæt Nej Maks. Ledertværsnit 2,5 mm² Materiale Polypropylen Med afskærmning Nej Med skruer Ja Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Nej Studs Uden til rørdiameter 20 mm Dimensioner

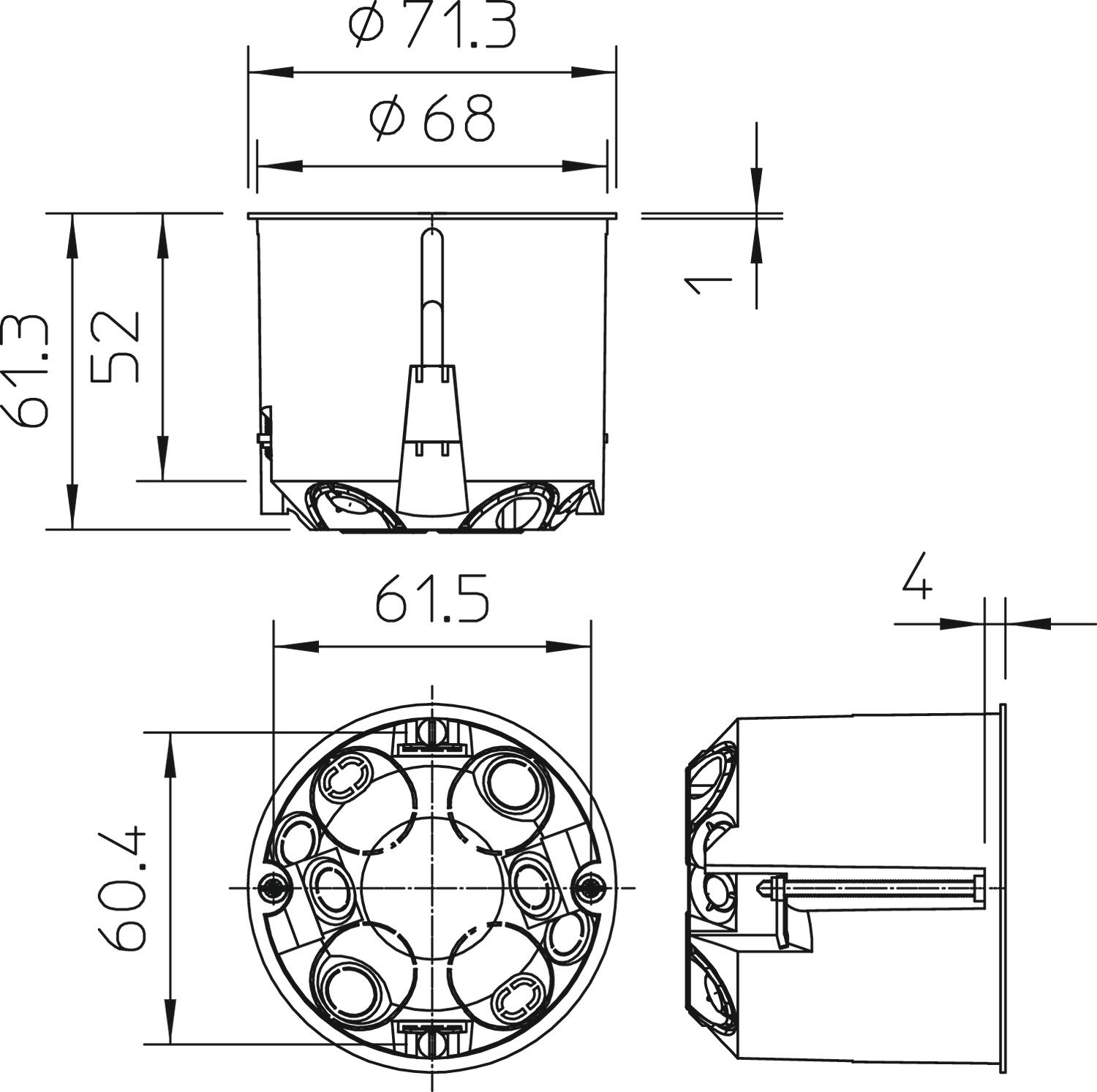

Højde 61 mm - Alle typer
- Downloads
-
Datablad HV 60 / 2003442 , 0.36MB , pdfOverensstemmelseserklæring HV 60 / 2003442 , 0.16MB , pdfREACH Overensstemmelseserklæring HV 60 / 2003442 , 0.12MB , pdfRoHS Overensstemmelseserklæring HV 60 / 2003442 , 0.12MB , pdfCertificering VDE-certificering HV 60, HV 6O MW , 1.06MB , pdf
