Produkt beskrivelse

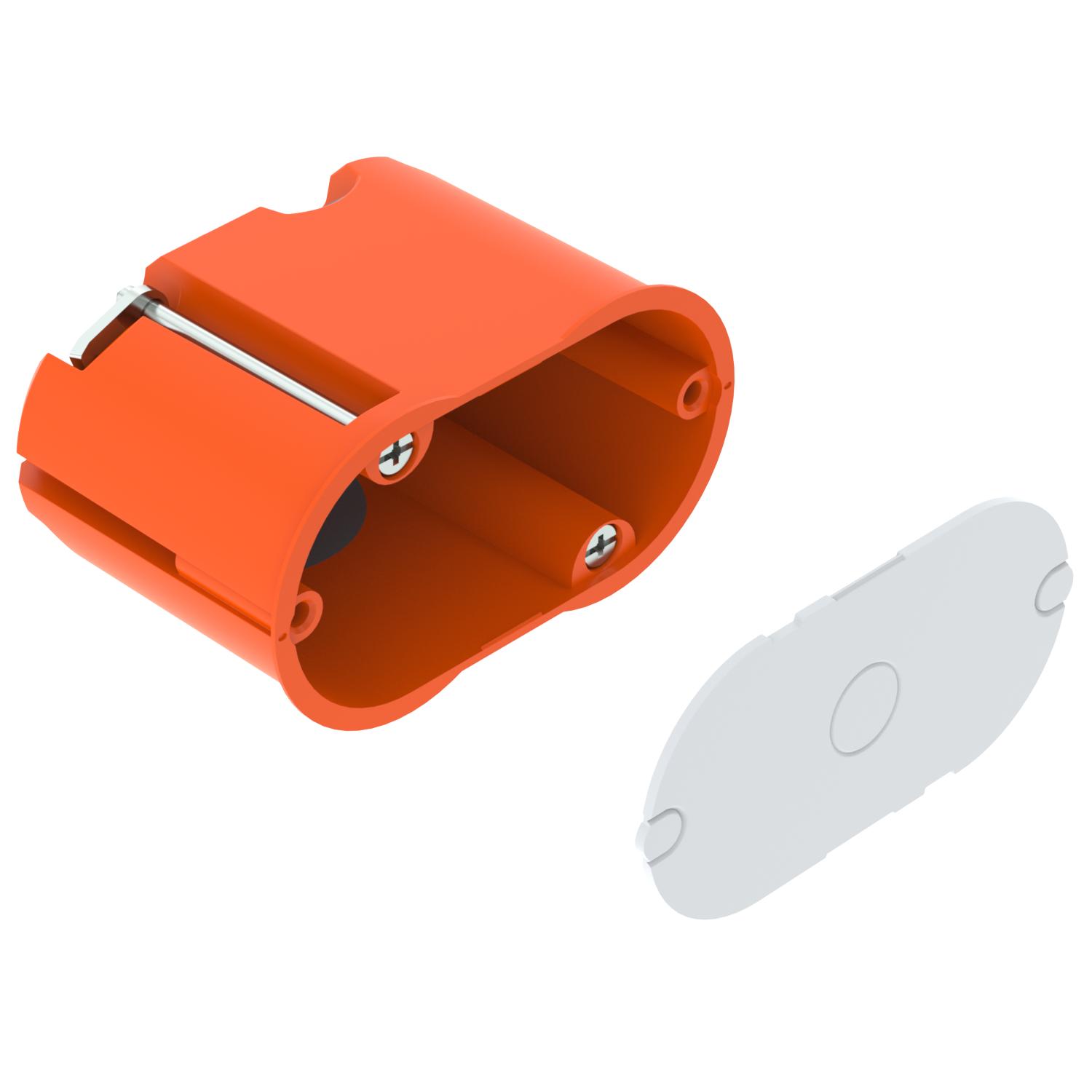

Lufttæt, dobbelt vægdåse til hulmure, til montering af væglamper eller højttalere. Med dæksel.
• 1 indgang til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 3 x 1,5 mm²
• 1 rørindføring Ø 20 og 25 mm
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal indføringer 4 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C Dimension 68x38x45 Dimensioneringsspænding 400 V Dækselfastgørelse oplåsende Egnet til pladetykkelse maks. 40 mm Egnet til pladetykkelse min. 5 mm Farve orange / grå Fastgørelse af enheder Skruer Form Oval Fræsehuldiameter 35 mm Halogenfri Ja Husgennemføringens type Indføringsmembran Indføringstype_ NYM ledninger og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 1 Låg hvid Ledningsindføringer 3 x 1,5 mm² 2 Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² 1 Lufttæt Ja Materiale Polypropylen / termoplastisk elastomer Med skruer Nej Nominelt tværsnit maks. 1,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja til rørdiameter 20/25 mm Dimensioner

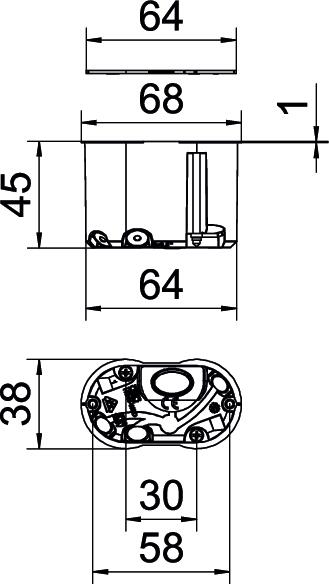

Bredde 38 mm Højde 45 mm Længde 68 mm - Alle typer
- Downloads
-
Overensstemmelseserklæring HG 45-WAD-LD / 2003834 , 0.16MB , pdfCertificering VDE-certificering HG 45-WA-LD , 0.34MB , pdfMonteringsvejledning Monteringsvejledning HW hulmursdåser , 8.26MB , pdf
