- Produkt beskrivelse
-
Produkt beskrivelse

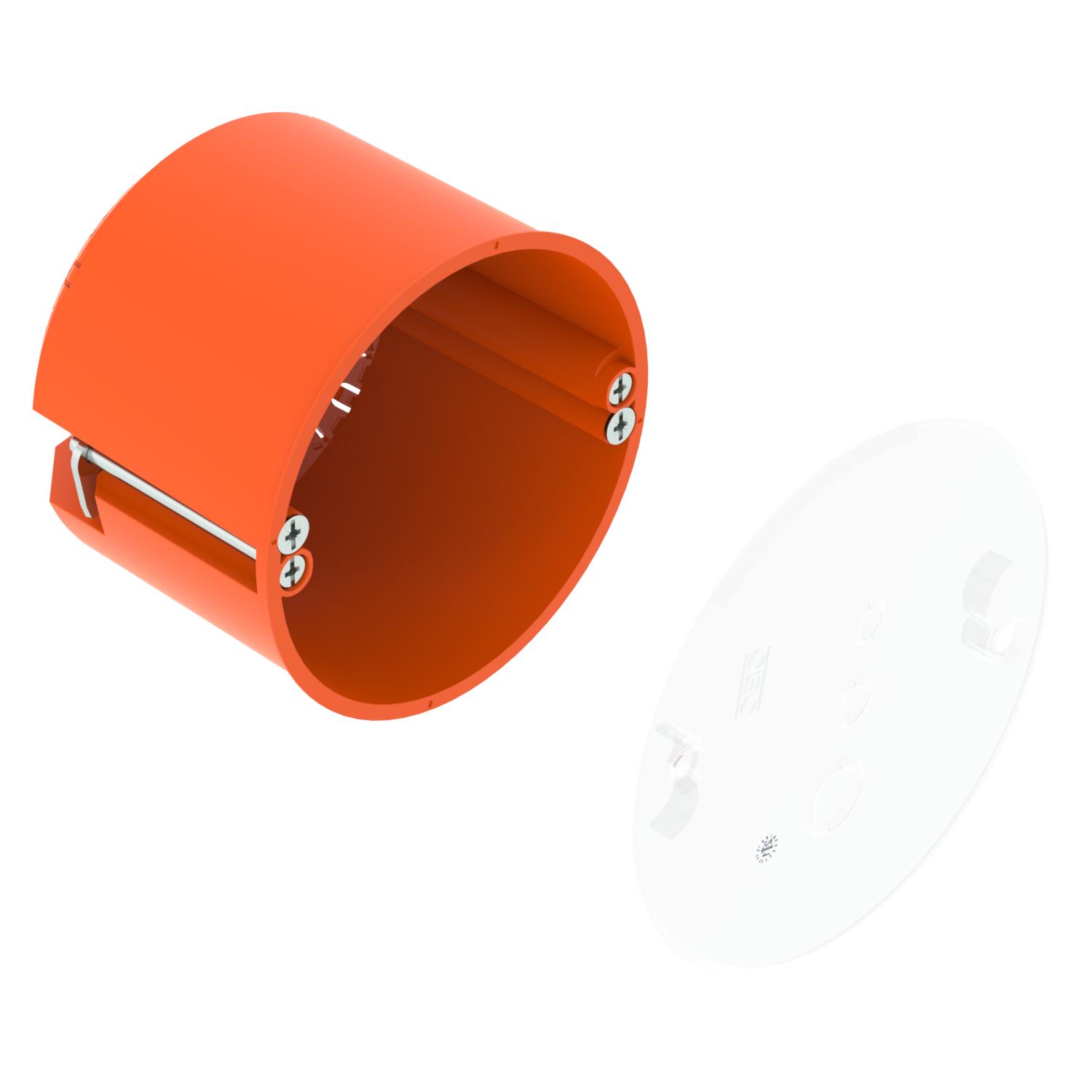

CEE/PERILEX-hulmurs-installationsdåse med dæksel, til anvendelse i hulmure med en dybde på mindst 61 mm og en pladetykkelse på 5 - 40 mm.
• 3 Rørindføringer Ø 20 og 25 mm
• 3 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 5 x 2,5 mm² eller 7 x 1,5 mm²
• 1 indgang til NYM-kabler 3 x 1,5 mm²
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal anvendelser 1 Antal indføringer 9 Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 850 °C Diameter 74 mm Dimension Ø74mm, H61mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Dækselskrueafstand 67 mm Egnet til pladetykkelse maks. 40 mm Egnet til pladetykkelse min. 5 mm Farve orange Fastgørelse af enheder Skruer Form Rund Fræsehuldiameter 74 mm Halogenfri Ja Husgennemføringens type Udknæksåbning Indføringstype_ NYM-ledninger og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 3 Låg hvid Ledningsindføringer 3 x 1,5 mm² 1 Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² 3 Ledningsindføringer 5 x 2,5 mm² / 7 x 1,5 mm² 2 Lufttæt Nej Materiale Polypropylen Med skruer Ja Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja Studs Uden til rørdiameter 20/25 mm Dimensioner

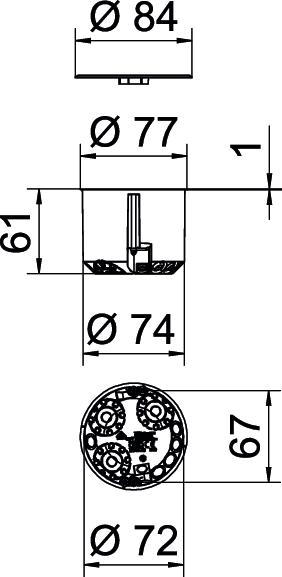

Højde 61 mm - Alle typer
- Downloads
-
Datablad HG 61-AD-D / 2003820 , 0.30MB , pdfOverensstemmelseserklæring HG 61-AD-D / 2003820 , 0.16MB , pdfCertificering VDE-certificering HG 61 , 0.34MB , pdfMonteringsvejledning Monteringsvejledning HW hulmursdåser , 8.26MB , pdf
