- Produkt beskrivelse
-
Produkt beskrivelse

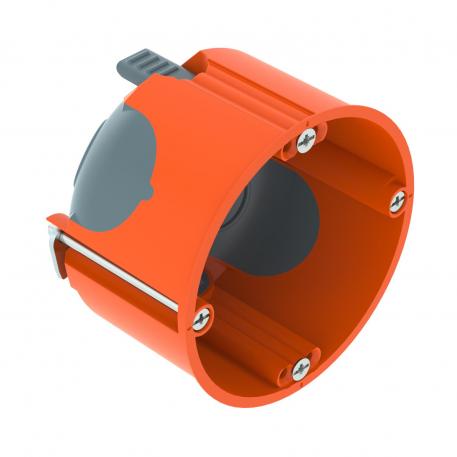

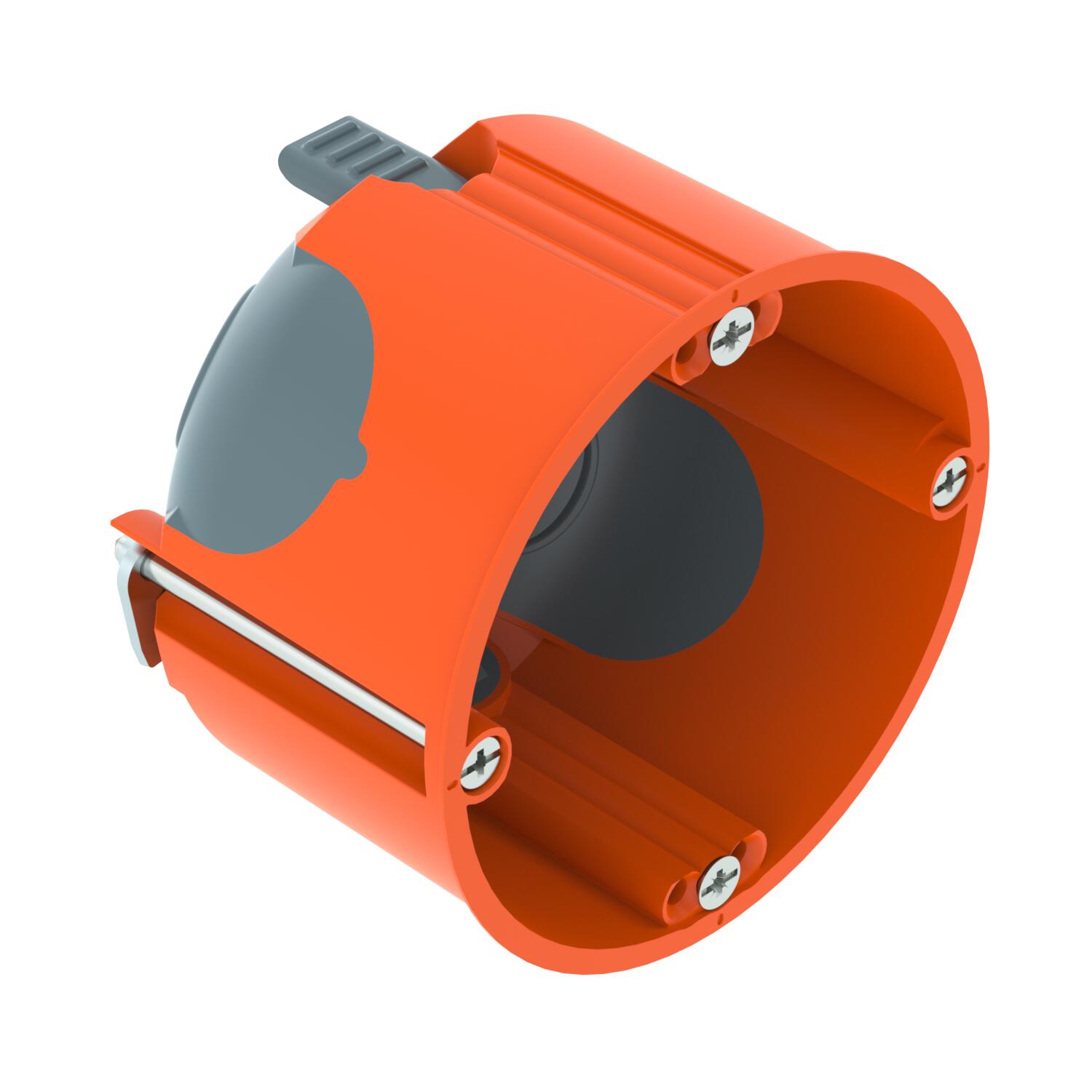

Hulmurs-installationsdåse med lufttætte membranindføringer, til anvendelse i hulmure med en dybde på mindst 47 mm og en pladetykkelse på 5 - 40 mm.
• Apparatskruer, spændesko
• 2 rørindføringer Ø 20 og 25 mm
• 2 indgange til NYM kabler 3 x 1,5 mm
• 2 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• Lufttæt tilslutning til andre enhedsstik via tilslutningsstykker, type ZH 11-V
Leveringstilbehør: 10 x forbindelsesstykke type ZH 11-V
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal anvendelser 1 Antal indføringer 6 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C Diameter 68 mm Dimension Ø68mm, H47mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Egnet til pladetykkelse maks. 40 mm Egnet til pladetykkelse min. 5 mm Farve orange / grå Fastgørelse af enheder Skruer Form Rund Fræsehuldiameter 68 mm Halogenfri Ja Husgennemføringens type Indføringsmembran Indføringstype_ NYM-kabeler, datakabler og rør Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 2 Låg Uden Ledningsindføringer 3 x 1,5 mm² 2 Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² 2 Lufttæt Ja Materiale Polypropylen / termoplastisk elastomer Med skruer Ja Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja Studs Samlestuds til rørdiameter 20/25 mm Dimensioner
Højde 47 mm - Alle typer
- Downloads
-
Datablad HG 47-L / 2003806 , 0.32MB , pdfOverensstemmelseserklæring HG 47-L / 2003806 , 0.16MB , pdfREACH Overensstemmelseserklæring HG 47-L / 2003806 , 0.12MB , pdfRoHS Overensstemmelseserklæring HG 47-L / 2003806 , 0.12MB , pdfCertificering VDE-certificering HG 47 , 0.12MB , pdfMonteringsvejledning Monteringsvejledning HW hulmursdåser , 8.26MB , pdf
