- Produkt beskrivelse
-
Produkt beskrivelse

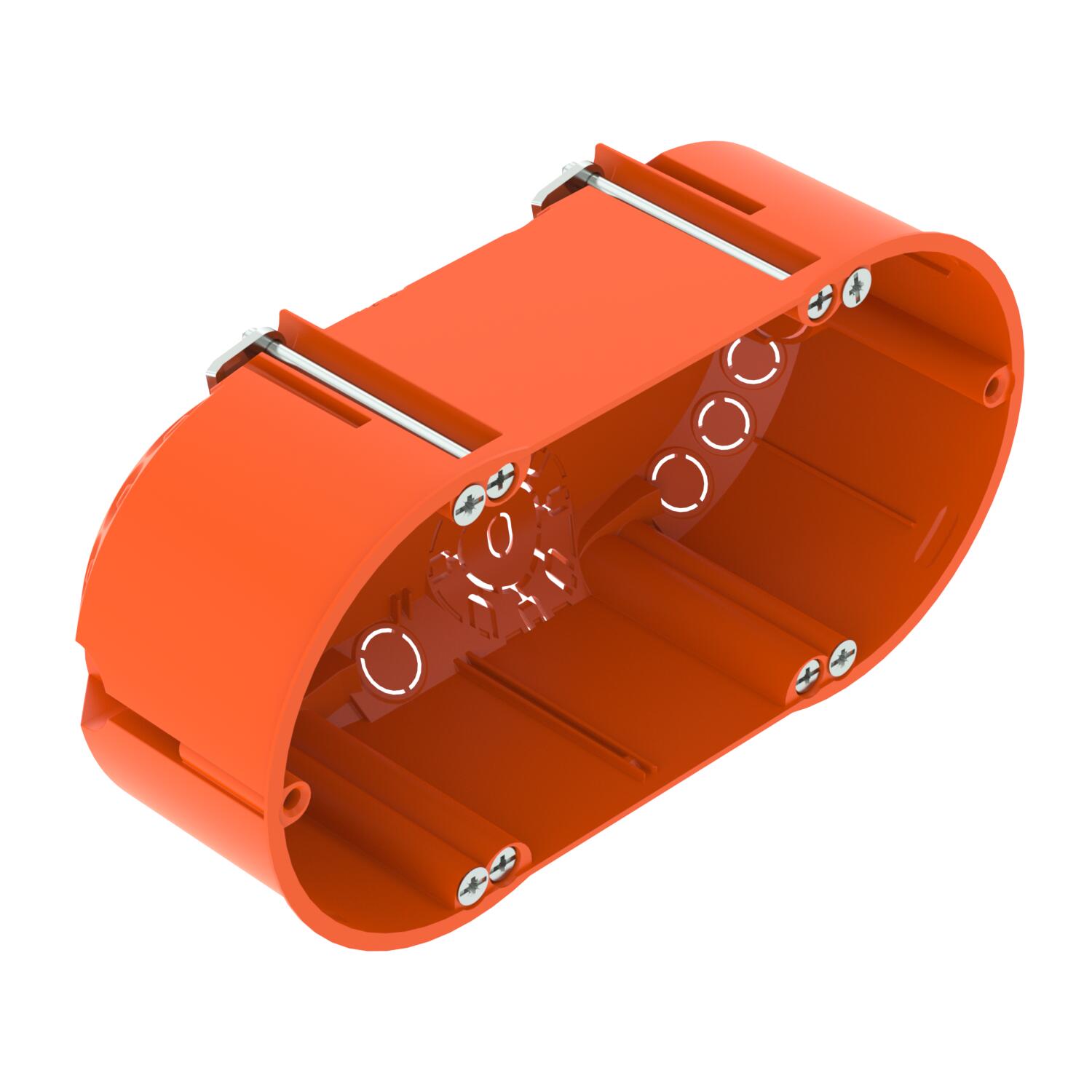

Dobbelt hulmurs-installationsdåse til anvendelse i hulmure med en dybde på mindst 47 mm og en pladetykkelse på 5 - 40 mm.
• 4 rørindføringer Ø 20 og 25 mm
• 4 indgange til NYM kabler 3 x 1,5 mm
• 2 indgange til NYM-kabler 3 x 2,5 mm² eller 5 x 1,5 mm²
• 2 indgange til NYM-kabler 5 x 2,5 mm² eller 7 x 1,5 mm²
• Tilslutning til andre enhedsstik via tilslutningsstykker, type ZH 11-V
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal anvendelser 2 Antal indføringer 12 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C Dimension 142x71 Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Egnet til pladetykkelse maks. 40 mm Egnet til pladetykkelse min. 5 mm Farve orange Fastgørelse af enheder Skruer Form Oval Fræsehuldiameter 68 mm Halogenfri Ja Husgennemføringens type Udknæksåbning Indføringstype_ NYM-ledninger, dataledninger og rør Kapslingsklasse IP30 Låg Uden Lufttæt Nej Materiale Polypropylen Med skruer Ja Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja Studs Samlestuds til rørdiameter 20/25 mm Dimensioner

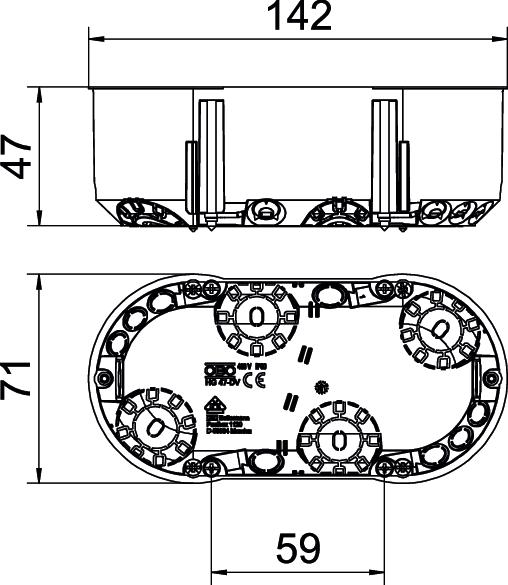

Bredde 71 mm Højde 47 mm Længde 142 mm - Alle typer
- Downloads
-
Datablad HG 47-DV / 2003822 , 0.33MB , pdfOverensstemmelseserklæring HG 47-DV / 2003822 , 0.16MB , pdfREACH Overensstemmelseserklæring HG 47-DV / 2003822 , 0.12MB , pdfRoHS Overensstemmelseserklæring HG 47-DV / 2003822 , 0.12MB , pdfCertificering VDE-certificering HG 47 , 0.12MB , pdfMonteringsvejledning Monteringsvejledning HW hulmursdåser , 8.26MB , pdf
