- Produkt beskrivelse
-
Produkt beskrivelse

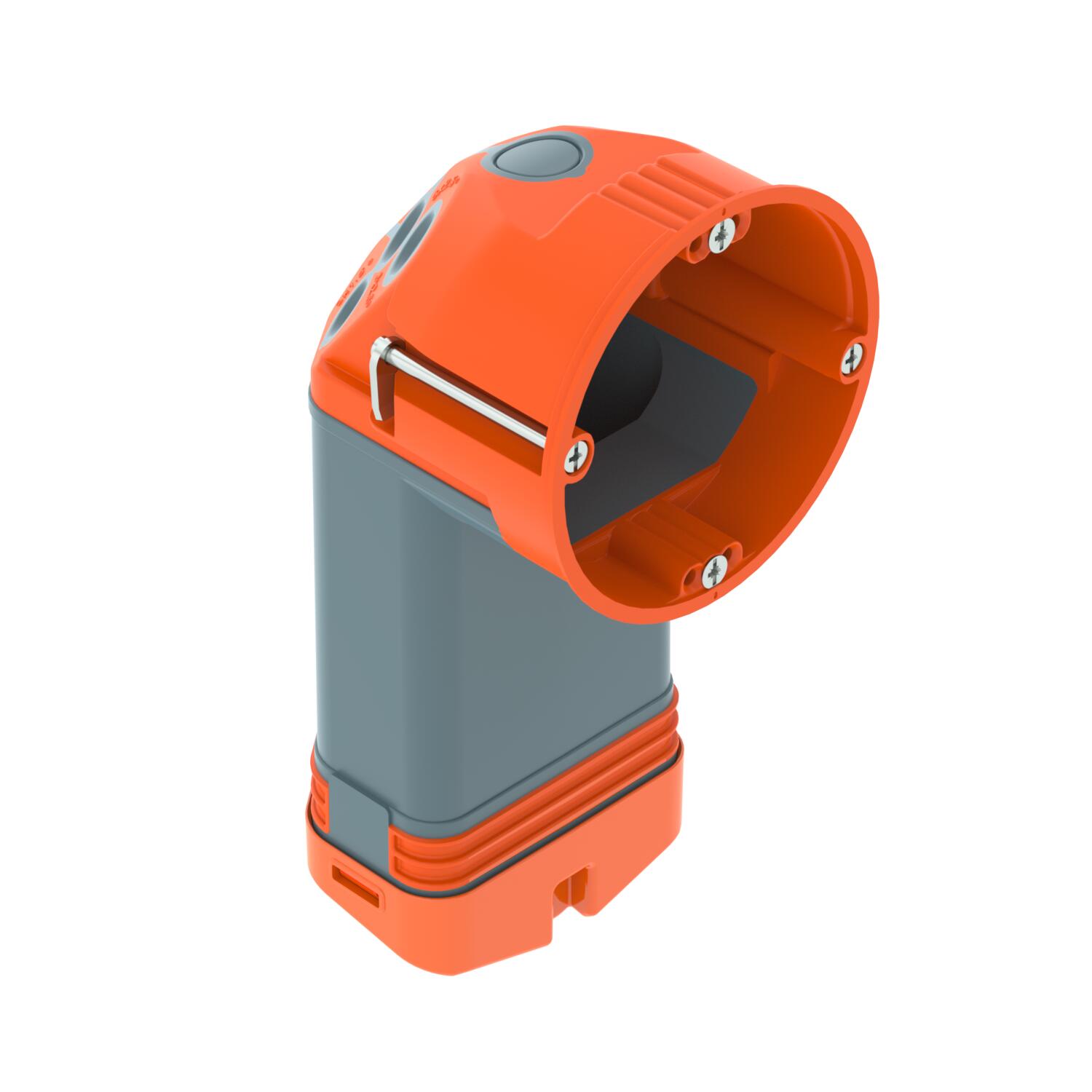

Hulmurs-dåse med membranindføringer og ekstra ledningsrum, til anvendelse i hulmure med en dybde på mindst 75 mm og en pladetykkelse på 5 - 35 mm.
• 2 x 3 Schraubdome
• Geräteschrauben, Klemmlaschen
• 2 Einführungen für NYM-Leitungen 3 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 3 x 2,5 mm² oder 5 x 1,5 mm²
• 2 Einführungen für NYM-Leitungen 5 x 2,5 mm² oder 7 x 1,5 mm²
• 2 Kombi-Rohreinführung Ø 20 und 25 mm im Bodenbereich des Verdrahtungsraums
Kontrolleret i henhold til DIN EN 60670-1, DIN EN 60670-22 og DIN 49073-1.
- Tekniske data
-
Teknisk data
Antal anvendelser 1 Antal indføringer 8 Brandhæmmede iht. VDE 0471/IEC 60695-2-11, testtemperatur 850 °C Diameter 68 mm Dimensioneringsspænding 400 V Dækselfastgørelse Skruer Dækselskrueafstand 61 mm Egnet til pladetykkelse maks. 35 mm Egnet til pladetykkelse min. 5 mm Farve orange / grå Fastgørelse af enheder Skruer Form Øvrige Fræsehuldiameter 68 mm Halogenfri Ja Husgennemføringens type Indføringsmembran Kapslingsklasse IP30 Kombi-indføringer Ø 20 / 25 mm 2 Ledningsindføringer 3 x 1,5 mm² 2 Ledningsindføringer 3 x 2,5 mm² / 5 x 1,5 mm² 2 Ledningsindføringer 5 x 2,5 mm² / 7 x 1,5 mm² 2 Lufttæt Ja Materiale Polypropylen / termoplastisk elastomer Med skruer Ja Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Ja Studs Samlestuds til rørdiameter 20/25 mm Dimensioner

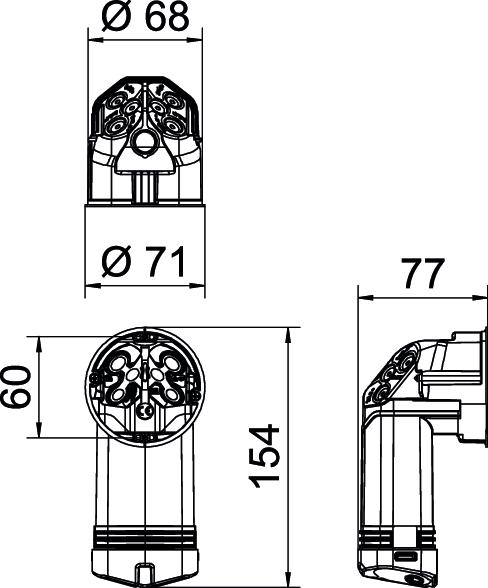

Bredde 71 mm Højde 77 mm Længde 154 mm - Alle typer
- Downloads
-
Overensstemmelseserklæring HE 74-L / 2003828 , 0.16MB , pdfREACH Overensstemmelseserklæring HE 74-L / 2003828 , 0.12MB , pdfRoHS Overensstemmelseserklæring HE 74-L / 2003828 , 0.12MB , pdfMonteringsvejledning Monteringsvejledning HW hulmursdåser , 8.26MB , pdf
