Bemærk: Denne artikel er udgået.
Du kan finde alternative her: 2003802 / HW hulmurs-installationsdåse 47

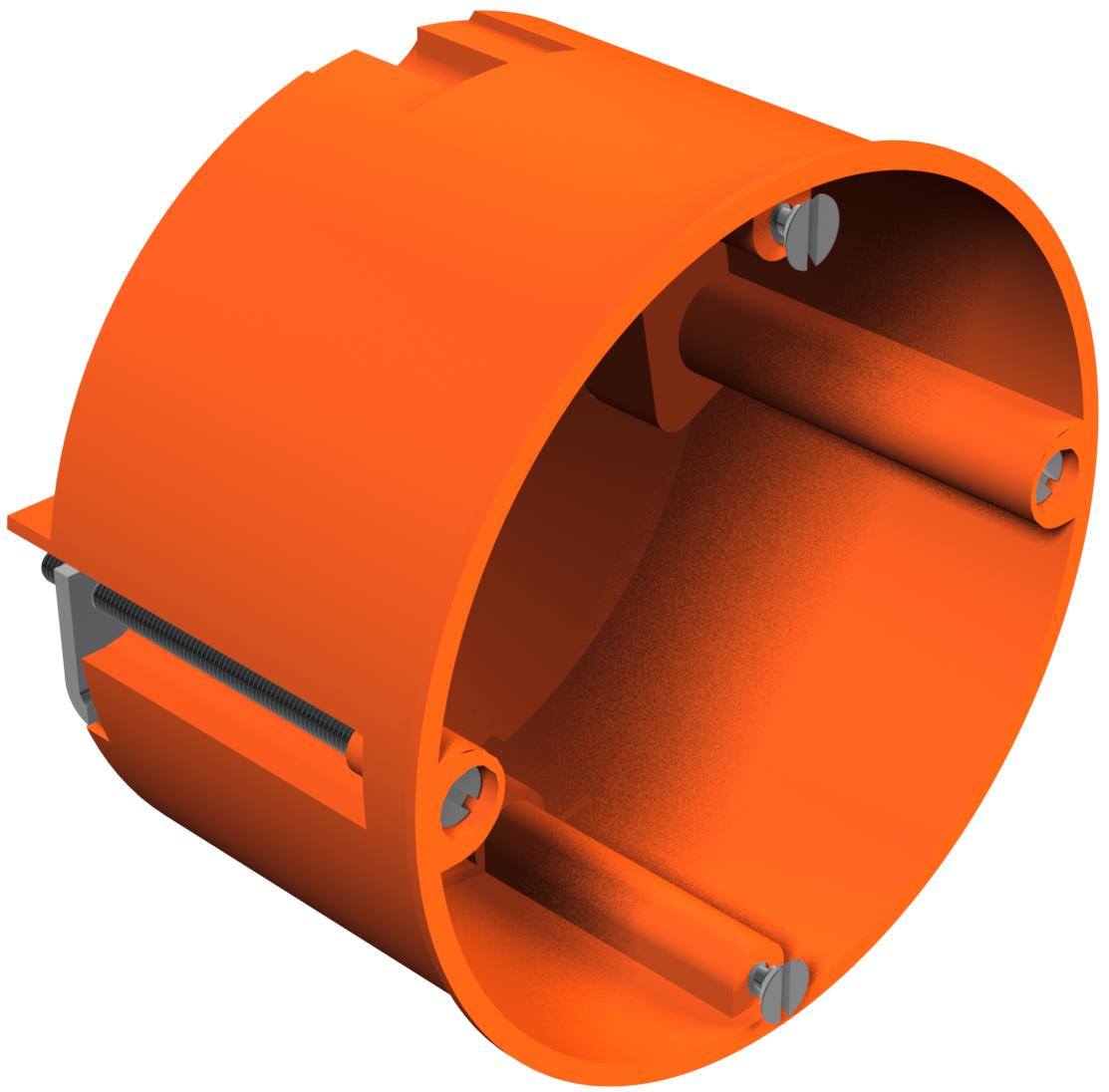

Hulmurs-installationsdåse
Art.nr. 2003414 | EAN 4012195032779
- Produkt beskrivelse
-
Produkt beskrivelse
Hulmurs-installationsdåse. Mål i henhold til DIN 49073-1, til pladetykkelse 7-35 mm. Standard-kombinationsafstand 71 mm, mulighed for gennemgående ledningsføring ved hjælp af forbindelsesstudser ved kombinationer med installationsdåser og installations-samledåser, 8 udslagsblanketter til NYM-ledninger, dataledninger og rør Ø 20 mm. Installationsdåserne kan også anvendes som samledåser iht. VDE 0606-1 med dobbelt skruefastgørelse og skruedæksel, kapslingsklasse IP30. Inklusive 12 samlestudser.
I henhold til IEC 60670-1, IEC 60670-22 og DIN 49073-1.
-
- Tekniske data
-
Teknisk data
Antal anvendelser 1 Antal indføringer 8 Belægning Uden Bevarelse af funktionssikkerheden ved brand Uden Brandhæmmede iht. VDE 0471/DIN 695 del 2-1, testtemperatur 850 °C Diameter 68 mm Dimension Ø68mm, H45mm Dimensioneringsspænding 400 V Dækselfastgørelse Ikke relevant Egnet til pladetykkelse maks. 35 mm Egnet til pladetykkelse min. 7 mm Farve orange Fastgørelse af enheder Skruer Form Rund Fræsehuldiameter 68 mm Gulvhøjde min. 47 mm Halogenfri Ja Husgennemføringens type Tætningsmembran Indføring bagfra Ja Indføringer 8 Indføringstype_ Udslagsblanketter til NYM-ledninger, dataledninger og rør Ø20 mm. Kan plomberes Nej Kapslingsklasse IP30 Komponentskrueafstand 60 mm Låg Uden Lufttæt Nej Maks. Ledertværsnit 2,5 mm² Materiale Polypropylen Med afskærmning Nej Med skruer Ja Med sømlaske Nej Nominelt tværsnit maks. 2,5 mm² Nominelt tværsnit min. 1,5 mm² Slagfast Nej Studs Uden til rørdiameter 20 mm Dimensioner
Højde 47 mm - Alle typer
- Downloads
-
Datablad HG 60 / 2003414 , 0.29MB , pdfOverensstemmelseserklæring HG 60 / 2003414 , 0.16MB , pdfREACH Overensstemmelseserklæring HG 60 / 2003414 , 0.12MB , pdfRoHS Overensstemmelseserklæring HG 60 / 2003414 , 0.12MB , pdfCertificering VDE-certificering HG 60, HG 60 MW , 0.12MB , pdf
