- Produkt beskrivelse
-
Produkt beskrivelse

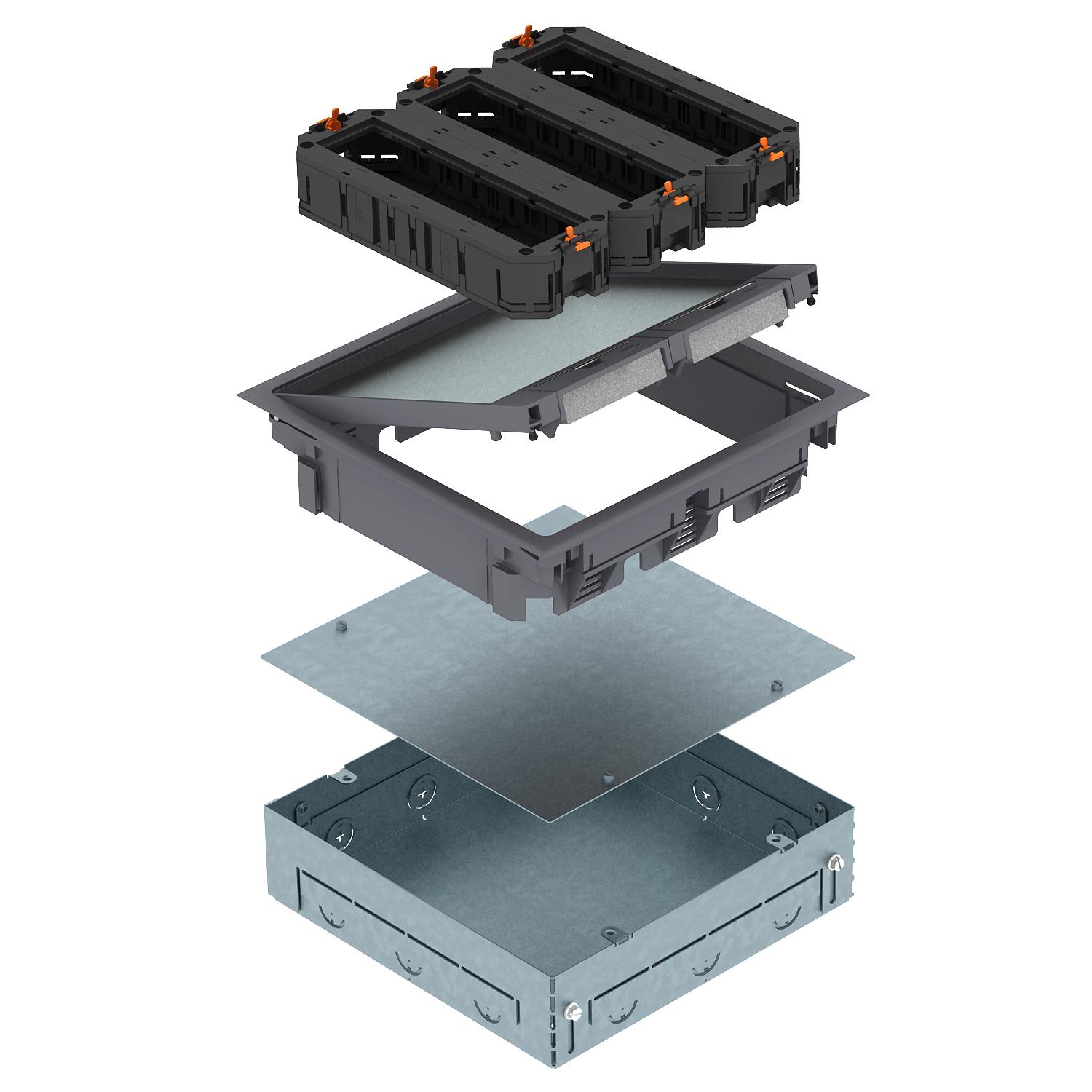

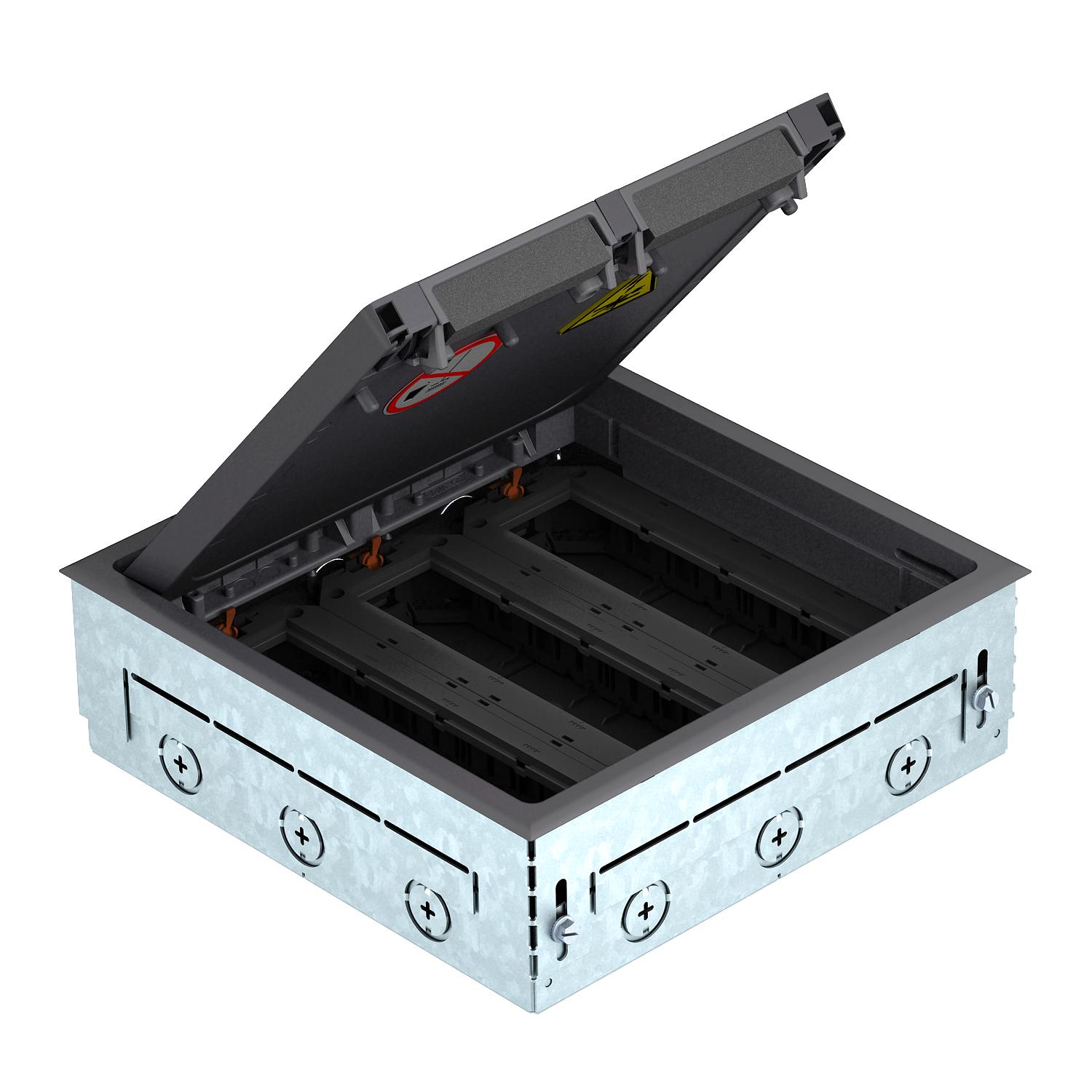

Kvadratisk cementdåse med komponentindsats GES9 til anvendelse i gulve med afretningslag i indendørs områder. Med forprægede indføringsåbninger til rør (M25) på alle fire sider.
I leveringstilstand lukkes installationshuset med et beskyttende montagedæksel.
Den mindste installationsdybde er 64 mm, nivelleringsområdet + 23 mm.
- Tekniske data
-
Teknisk data
Åbningsmekanisme Gribebøjle Antal indlægsdåser 3 Antal komponenter, der kan indbygges 12 Beskyttelsesgrad IK-kode IK08 Bredde udvendigt mål 264 mm Dimension 264x264x135 Egnet til gulvkanaler Nej Egnet til gulvkanaler som er dækket med cement Nej Egnet til lukkede gulvkanaler i plan med gulvet Nej Egnet til montering af dobbeltbund Nej Egnet til montering i hulrumsgulv Nej Egnet til våd rengøring Nej Farve Jerngrå; RAL 7011 Gulvbelægnings-beskyttelsesramme Ja Gulvbelægningstykkelse 10 mm Gulvpleje Tør Kapslingsklasse (IP) i benyttet tilstand IP20 Kapslingsklasse (IP) i ubenyttet tilstand IP40 Komponentholder til montering af indlægsdåser Ja Længde udvendigt mål 264 mm Materiale Polyamid Med gulvbelægningsudsparing Ja Model til tung last Ja Monteringsdybde 83 mm Nivelleringsområde maks. 93 mm Nivelleringsområde min. 83 mm Nominel størrelse til monteringsenheder 9 Rammeudførelse Ramme med tæppekant Type monteringssystem MT4 Tætningsmonteringsmulighed Nej Udførelse ledningsudgang Drejeligt ledningsudtag Dimensioner

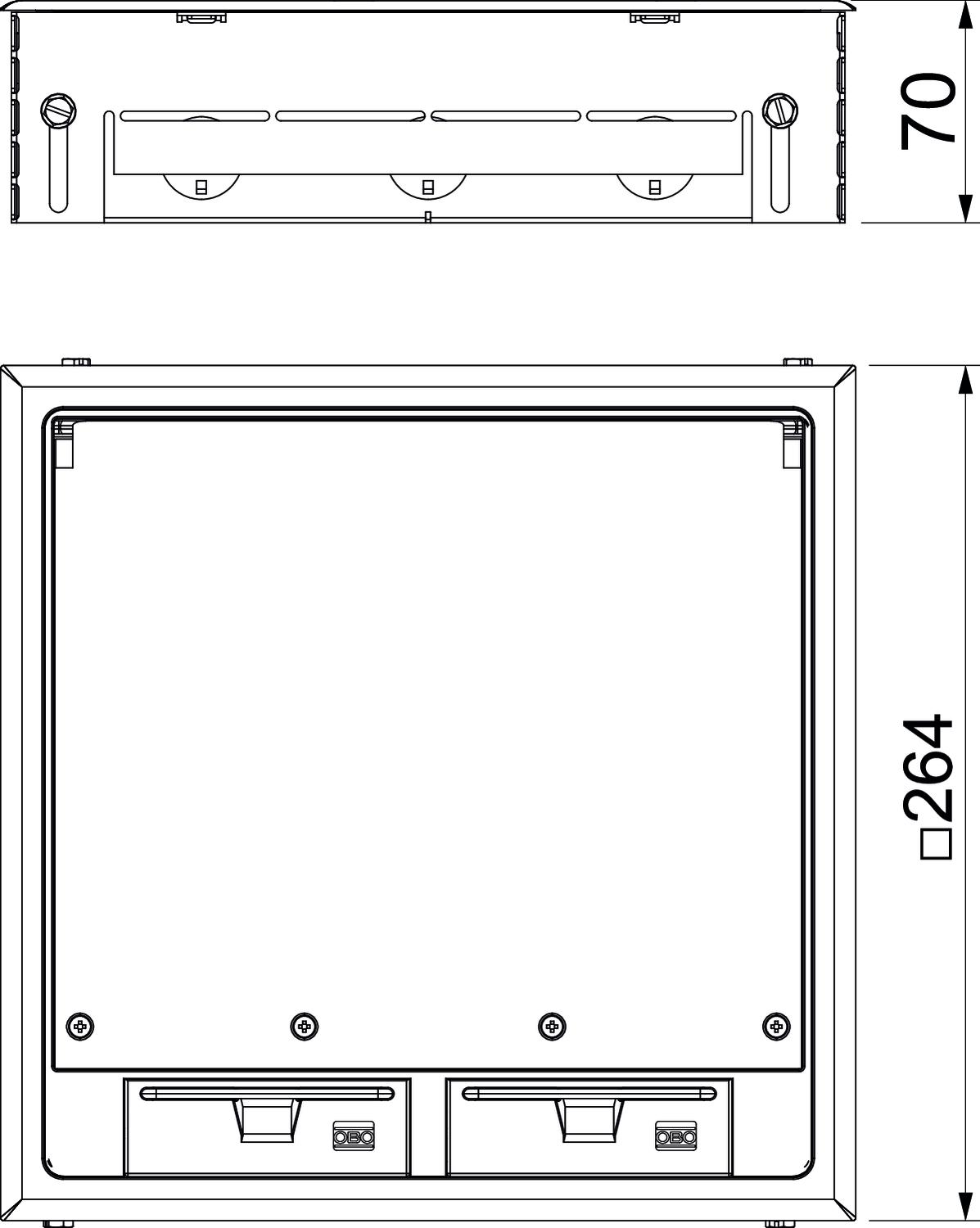

Bredde 264 mm Længde 264 mm Mål h 70 mm - Alle typer
- Downloads
-
Monteringsvejledning Installationsvejledning til UDHOME Box 4/9 , 0.11MB , pdf
