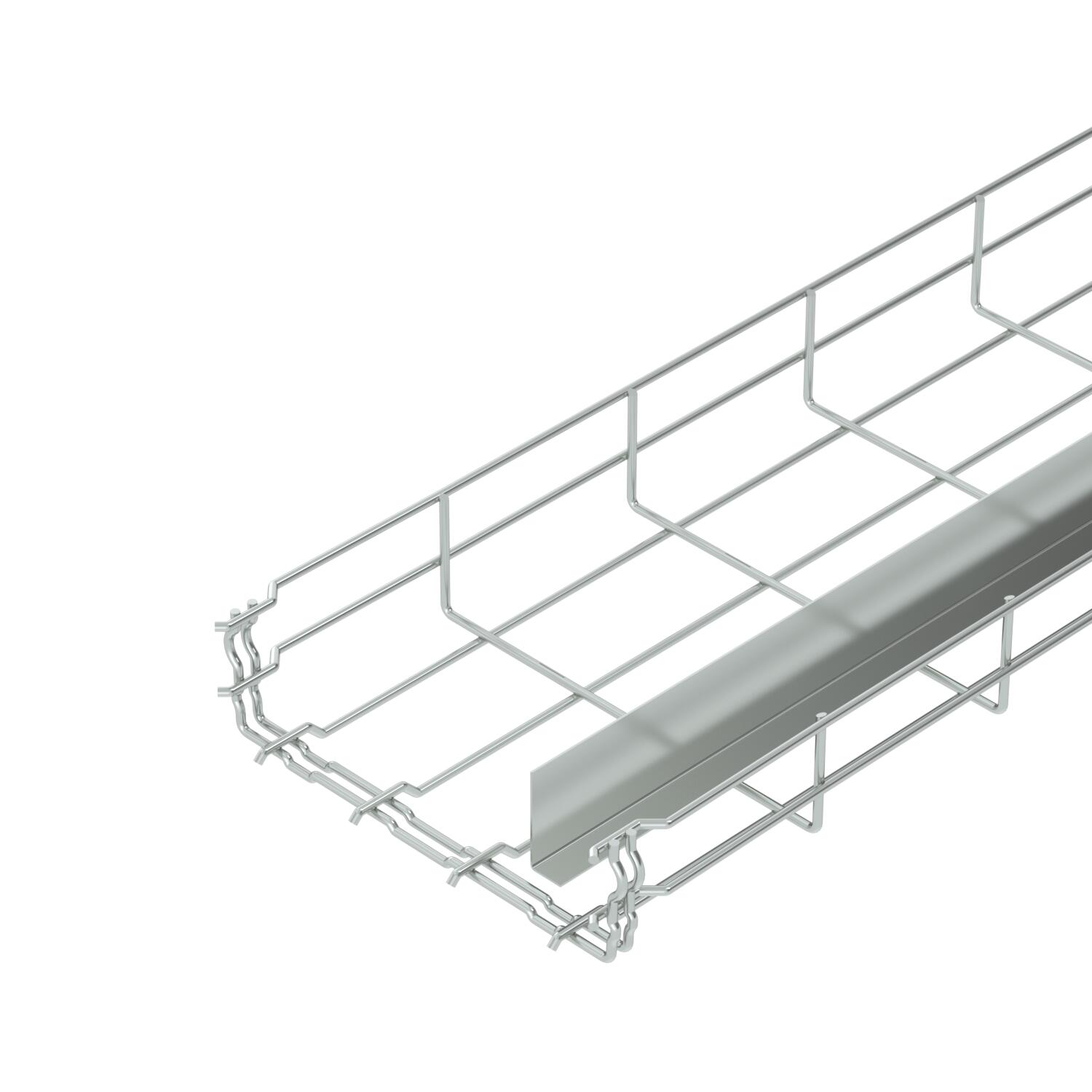

Gitterbakke GR-Magic® 55 med skillevæg
Art.nr. 6006455 | EAN 4012196151219
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke med tilpasset beslag og påsvejset skillevæg i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
-
- Tekniske data
-
Teknisk data

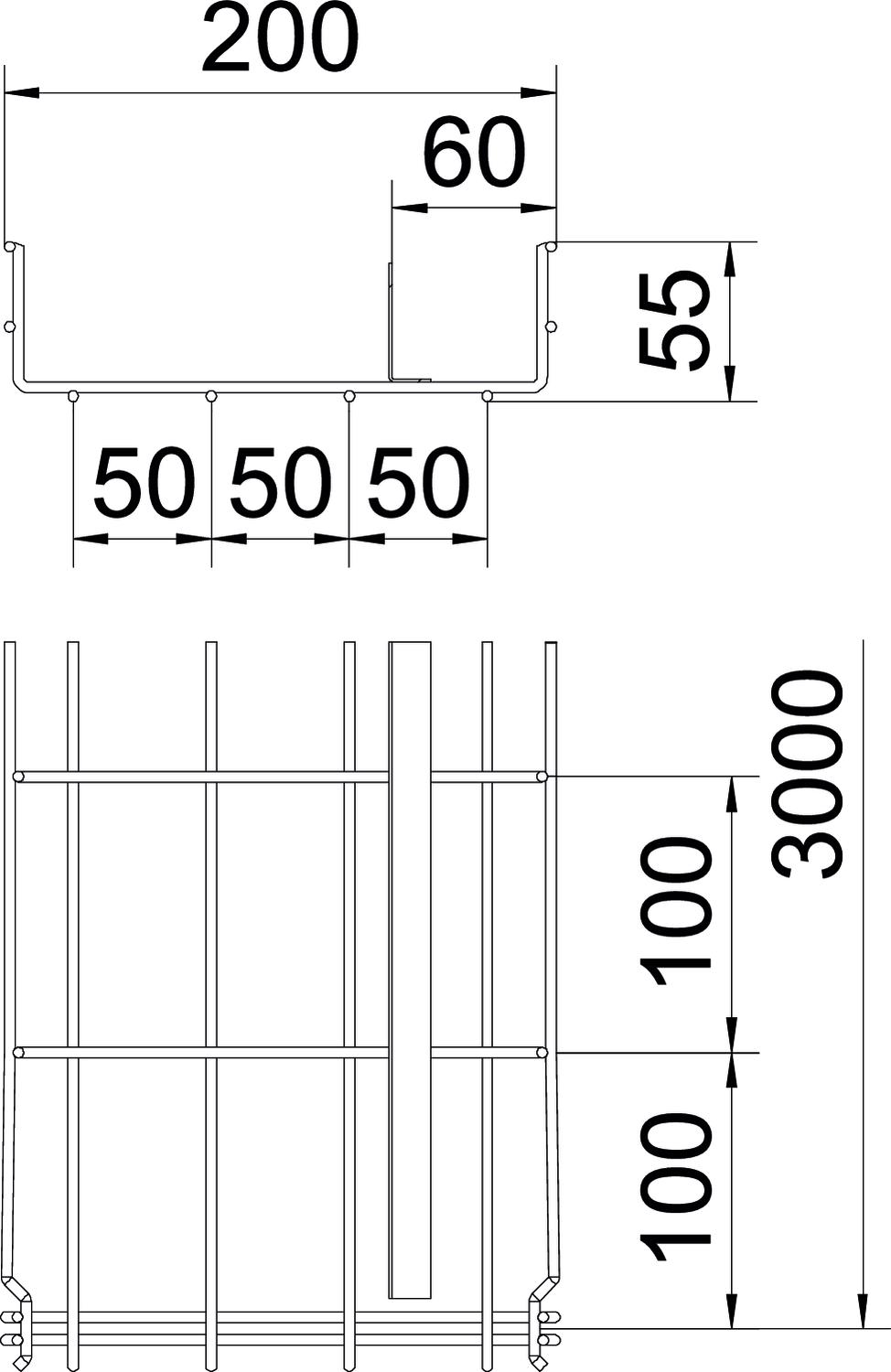

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 7,87 in Bredde 200 mm CO₂ fodaftryk (GWP) fra vugge til port 2,7024 kg CO₂e / 1 meter Dimension 55x200x3000 Effektivt tværsnit 87 cm² Effektivt tværsnit 8700 mm² Farve zinc Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 2,17 in Højde 55 mm Integreret skillevæg en Længde 3000 mm Mål A 59,5 mm Mål B 200 mm Mål H 58 mm Materiale Stål Model forbindelser integreret beslag Overflade galvanisk forzinket Profilform U-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 1 kN/m Støtteafstand 1,5m 0,6 kN/m Støtteafstand 2,0m 0,25 kN/m Tråd-diameter 3,9 mm Udførelse til store afstande Nej Tekniske data
Belastningsdiagram gitterbakke GR-Magic type GRM-1T 55
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS
DGRR 200 FS 6001846 6 m
Hjørneforbindelse G
GEV 36 G 6016715 20 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Klemstykke til fastgørelse af deleskinne
KS GR A2 6062282 30 Styk
Kabeludgangsplade FS
KAB GR FS 6220139 10 Styk - Downloads
-
