Gitterbakke GR-Magic® 55 med 2 skillevægge
Art.nr. 6006396 | EAN 4012195438656
- Produkt beskrivelse
-
Produkt beskrivelse
Gitterbakke med tilpasset beslag og to påsvejsede skillevægge i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
-
- Tekniske data
-
Teknisk data

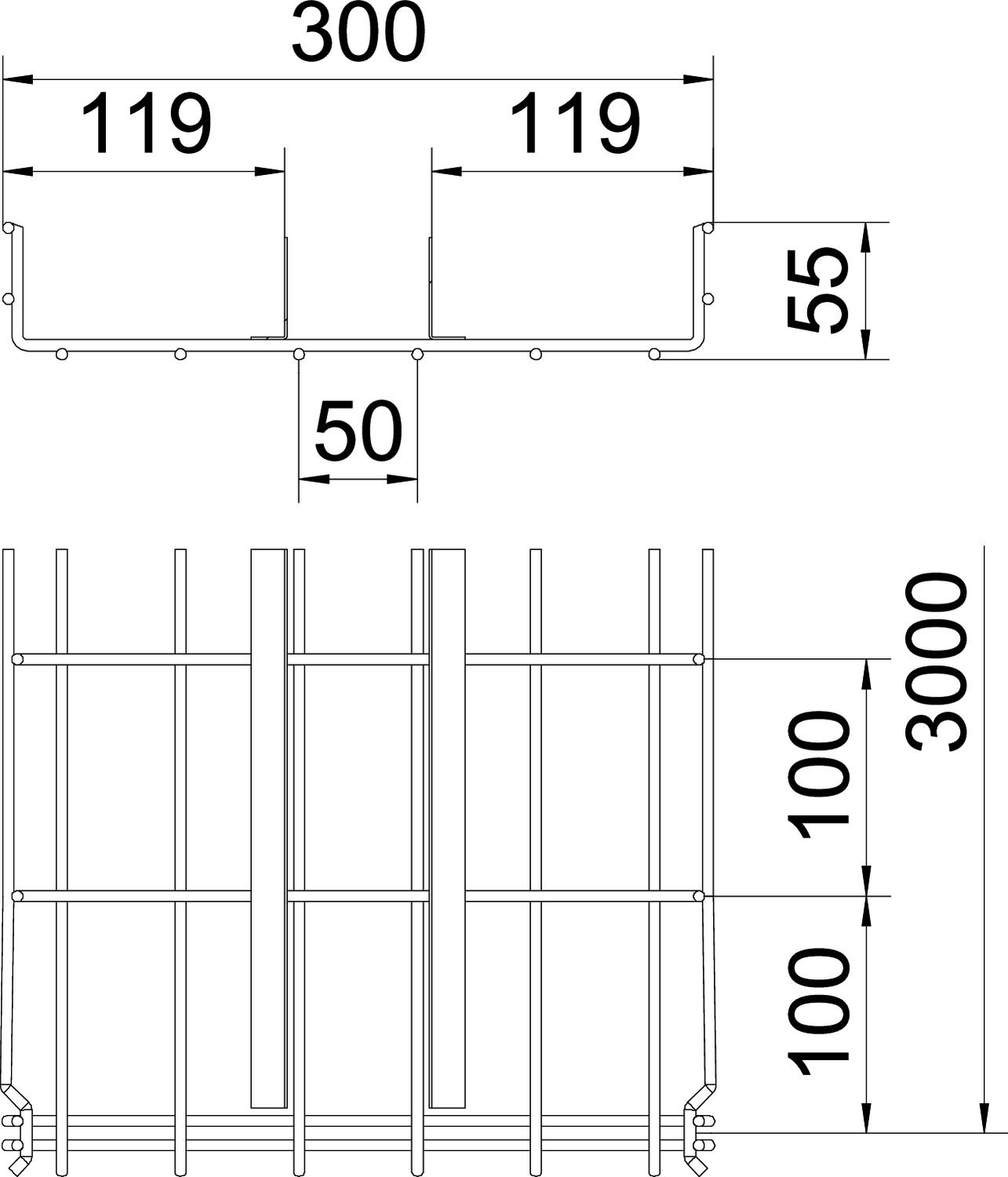

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 11,81 in Bredde 300 mm Dimension 55x300x3000 Effektivt tværsnit 12900 mm² Effektivt tværsnit 129 cm² Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 55 mm Højde 2,17 in Integreret skillevæg to Længde 3000 mm Mål A 119 mm Mål B 300 mm Mål I1 119 mm Mål L2 (mm) 119 mm Materiale Stål Model forbindelser integreret beslag Overflade galvanisk forzinket Profilform U-form Rustfrit stål, bejdset Nej Skruefri forbindelse Ja Støtteafstand 1,0m 2,3 kN/m Støtteafstand 1,5m 1,4 kN/m Støtteafstand 2,0m 0,6 kN/m Tråd-diameter 4,8 mm Udførelse til store afstande Nej Tekniske data
Belastningsdiagram gitterbakke GR-Magic type GRM-2T 55
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Dæksel til gitterbakke, går i indgreb FS
DGRR 300 FS 6001848 6 m
Hjørneforbindelse G
GEV 36 G 6016715 20 Styk Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Klemstykke til fastgørelse af deleskinne
KS GR A2 6062282 30 Styk
Kabeludgangsplade FS
KAB GR FS 6220139 10 Styk - Downloads
-
