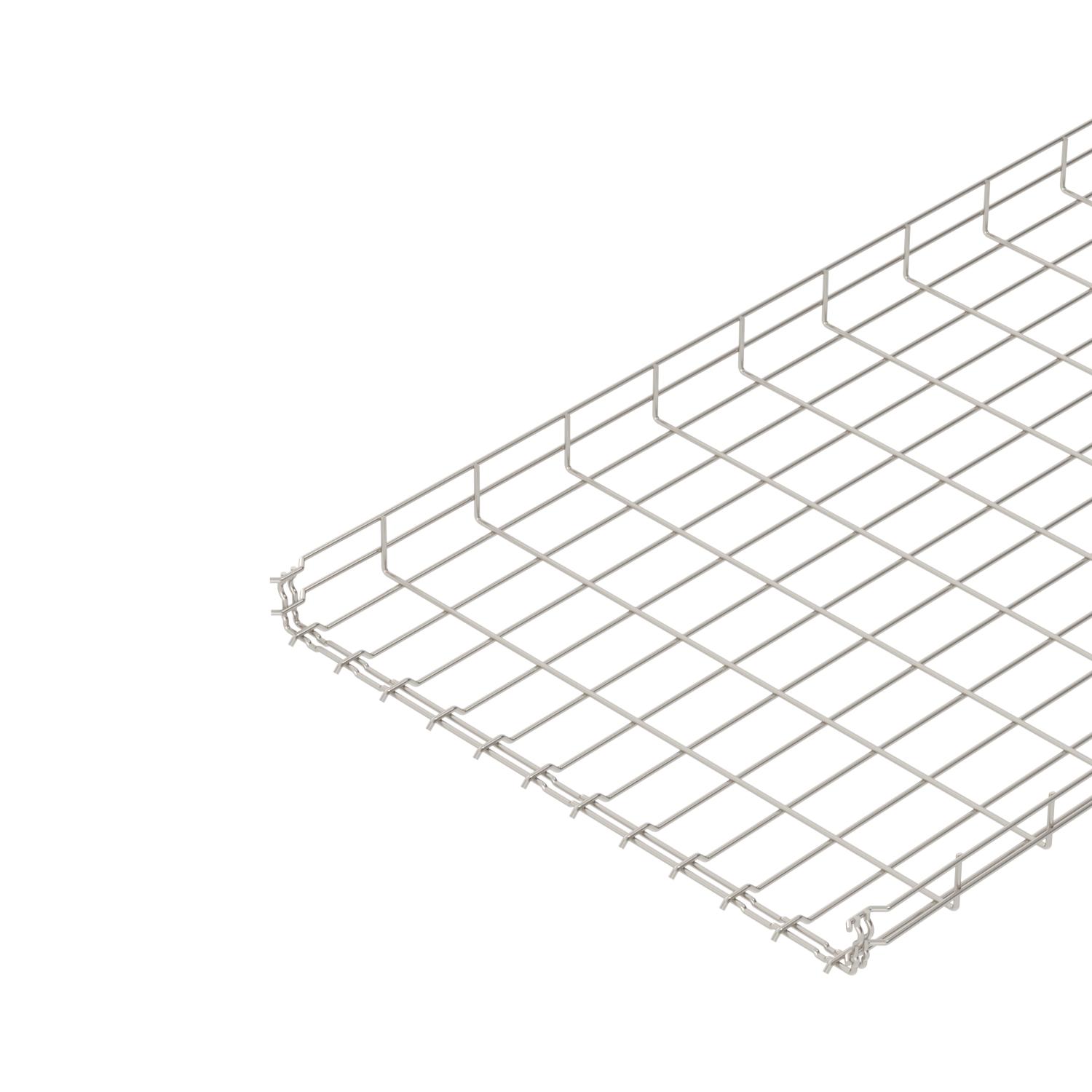

Gitterbakke GR-Magic® 55 A4
Art.nr. 6001099 | EAN 4012195166139
- Produkt beskrivelse
-
Produkt beskrivelseGitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
-
- Tekniske data
-
Teknisk data

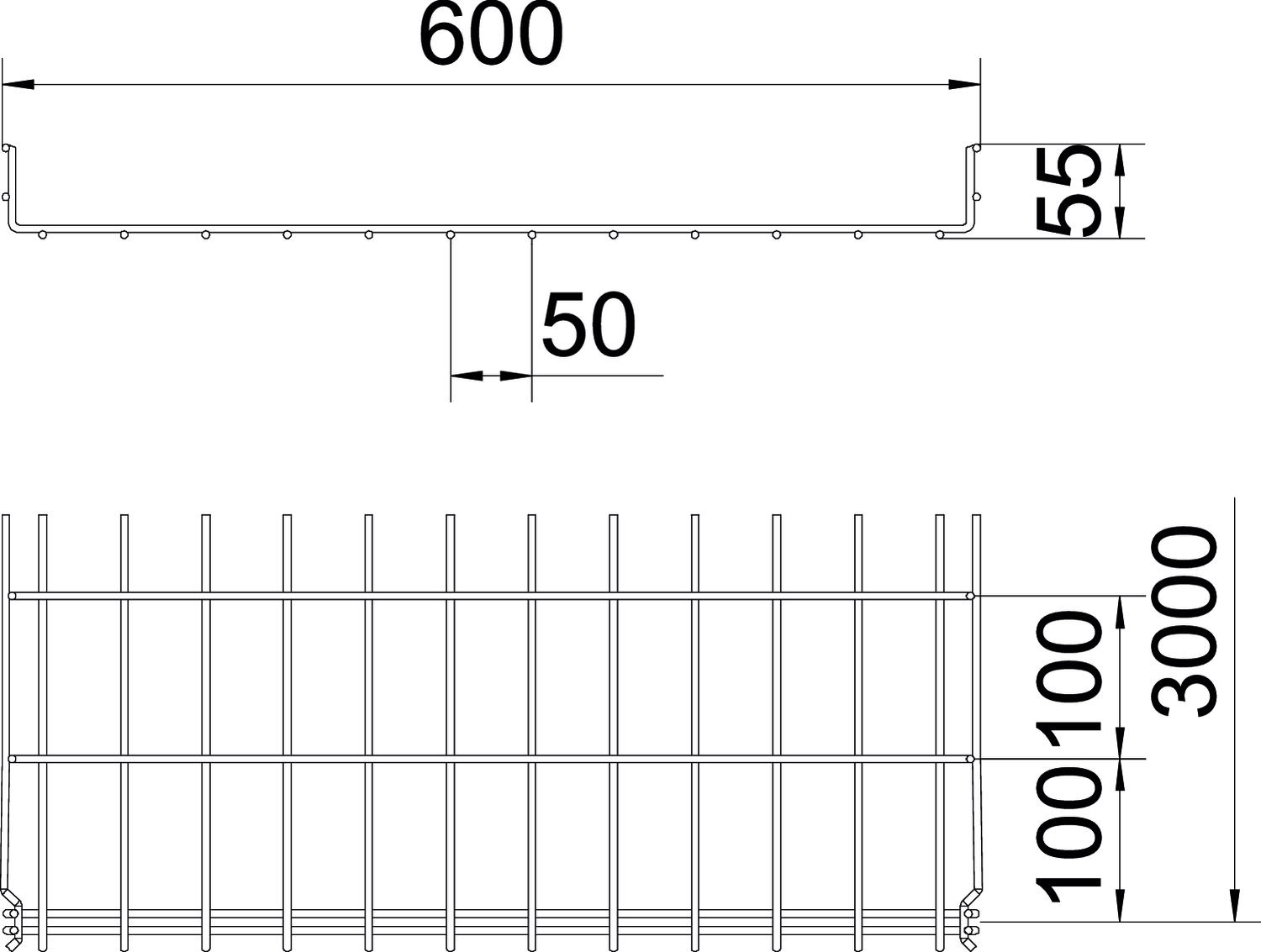

Belastningstype iht. IEC 61537 Type II Bevarelse af funktionssikkerheden ved brand Nej Bredde 23,62 in Bredde 600 mm CO₂ fodaftryk (GWP) fra vugge til port 16,0513 kg CO₂e / 1 meter Dimension 55x600x3000 Effektivt tværsnit 265 cm² Effektivt tværsnit 26500 mm² Farve specialstål Forbindelsestype kabelbæresystem Klik-fastgørelse Højde 2,17 in Højde 55 mm Integreret skillevæg Uden Længde 3000 mm Mål B 600 mm Mål H 58 mm Materiale Rustfrit stål 1.4401 Model forbindelser integreret beslag Overflade blank, efterbehandlet Profilform U-form Rustfrit stål, bejdset Ja Skruefri forbindelse Ja Støtteafstand 1,0m 0,9 kN/m Støtteafstand 1,5m 0,6 kN/m Støtteafstand 2,0m 0,3 kN/m Støtteafstand 2,5m 0,25 kN/m Tråd-diameter 4,8 mm Udførelse til store afstande Nej Tekniske data
Belastningsdiagram gitterbakke type GRM 55
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Hjørneforbindelse A4
GEV 36 A4 6016764 10 Styk
Låg uperforeret A4
DRLU 600 A4 6052998 3 m Montage tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Deleskinne 45 A4
TSG 45 A4 6062028 3 m - Downloads
-
