Gitterbakke GR-Magic® 55 A4 3000 | 400 | 55 | 4,8 | 175 | Ja
morepic-1 morepic-2 video-1 video-2 video-3

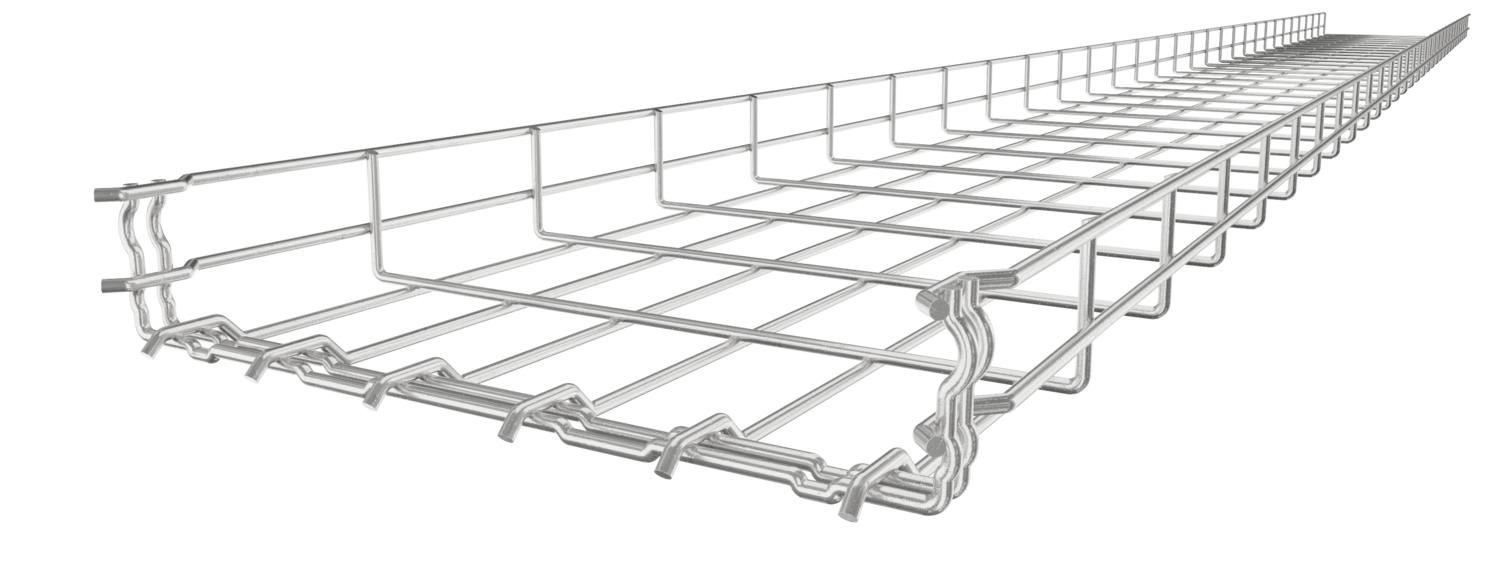

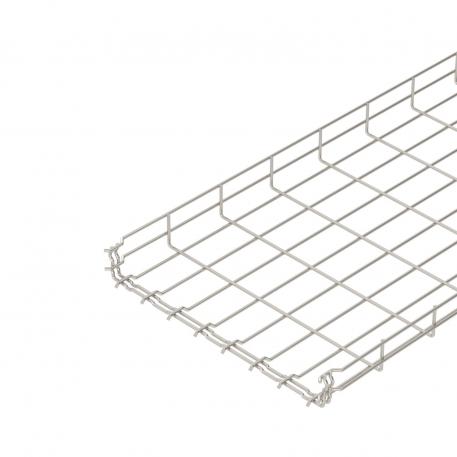

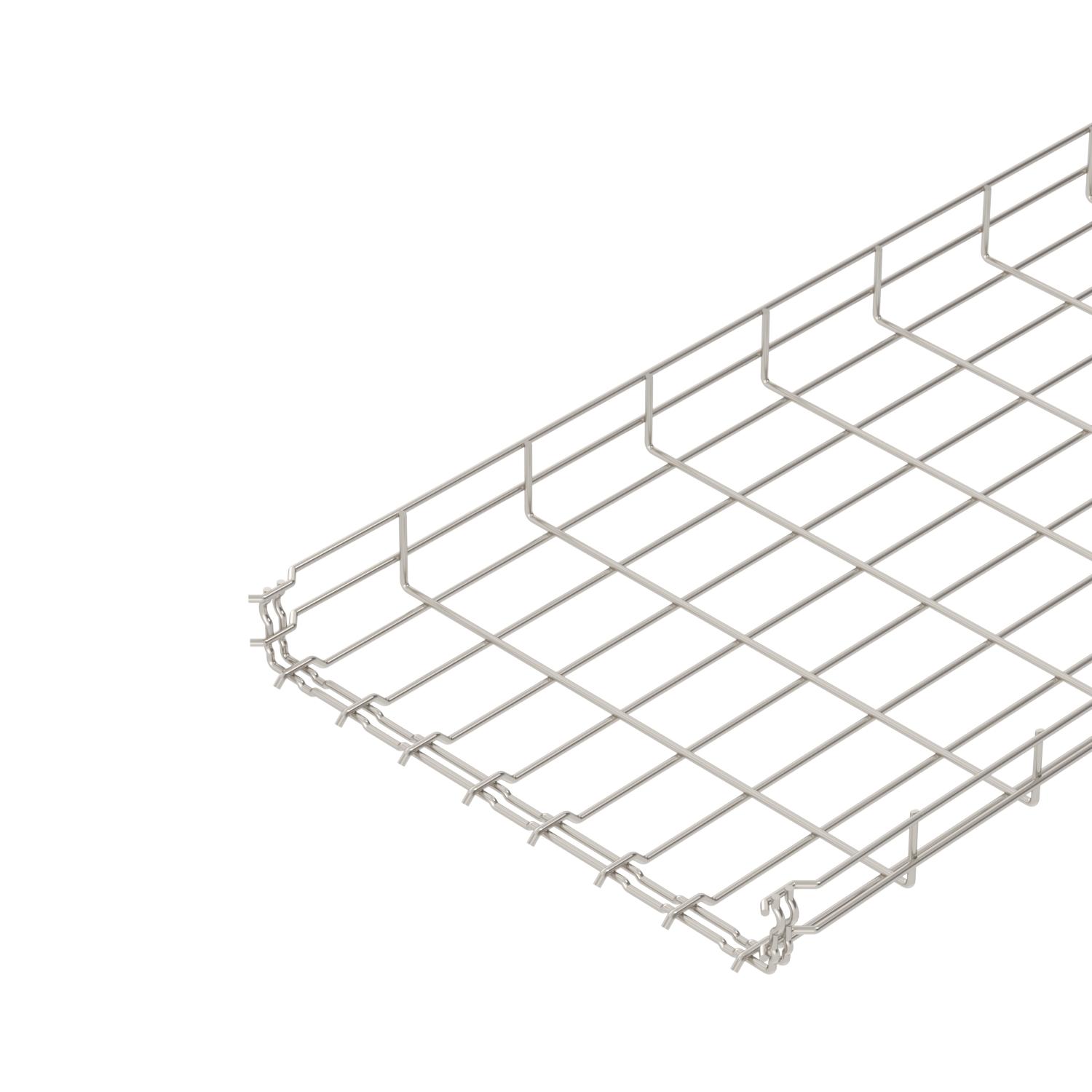

Gitterbakke GR-Magic® 55 A4

Art.nr. 6001095 | EAN 4012195166085

3000 mm
55 mm
Produkt beskrivelse
Produkt beskrivelse
Gitterbakke med tilpasset beslag i sidehøjden 55 mm.
Magnetisk skærmdæmpning uden låg 15 dB, med låg 25 dB.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • RINA 1861, Ship Classification, Certification and Services
  • Communautés Européennes, EU-konformitetserklæring iht EU-direktiver
  • Tysk klasse E30 for bevarelse af funktionssikkerhed ved brand
  • Funktionsvedligeholdelsesklasse E60
  • Tysk klasse E90 for bevarelse af funktionssikkerhed ved brand
Tekniske data

Teknisk data

Belastningstype iht. IEC 61537 Type II
Bevarelse af funktionssikkerheden ved brand Ja
Bredde 400 mm
Bredde 15,75 in
CO₂ fodaftryk (GWP) fra vugge til port 11,9219 kg CO₂e / 1 meter

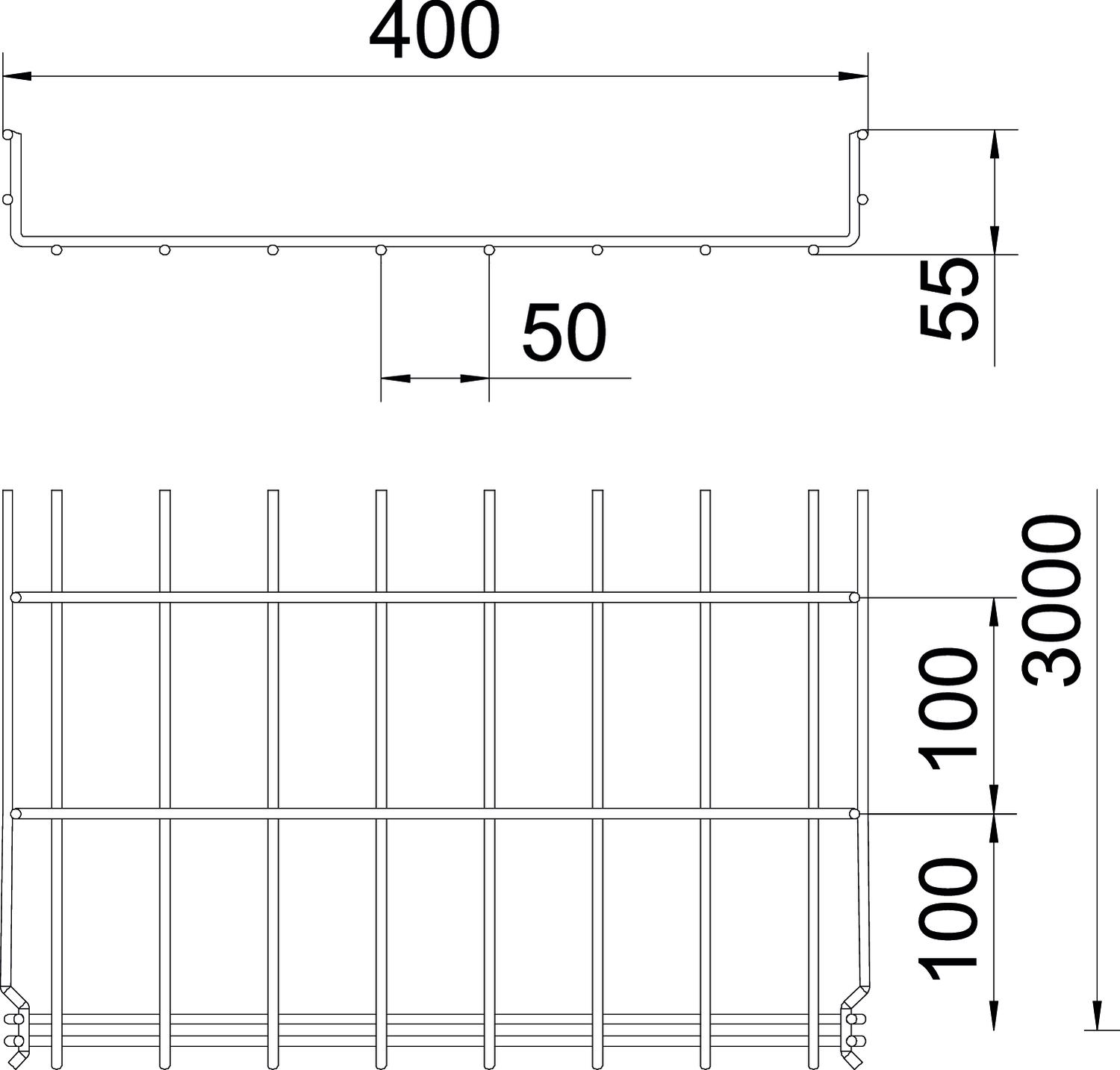

Dimension 55x400x3000
Effektivt tværsnit 175 cm²
Effektivt tværsnit 17500 mm²
Farve specialstål
Forbindelsestype kabelbæresystem Klik-fastgørelse
Højde 2,17 in
Højde 55 mm
Integreret skillevæg Uden
Længde 3000 mm
Mål B 400 mm
Mål H 58 mm
Materiale Rustfrit stål 1.4401
Model forbindelser integreret beslag
Overflade blank, efterbehandlet
Profilform U-form
Rustfrit stål, bejdset Ja
Skruefri forbindelse Ja
Støtteafstand 1,0m 0,9 kN/m
Støtteafstand 1,5m 0,6 kN/m
Støtteafstand 2,0m 0,3 kN/m
Støtteafstand 2,5m 0,25 kN/m
Tråd-diameter 4,8 mm
Udførelse til store afstande Nej

Tekniske data

Belastningsdiagram gitterbakke type GRM 55

Belastningsdiagram gitterbakke type GRM 55
  • Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
  • Støttebredde i m Støttebredde i m
  • Vangenedbøjning i mm ved tilladt kN/m Vangenedbøjning i mm ved tilladt kN/m
  • Belastningsskema ved prøvningsmetoden Belastningsskema ved prøvningsmetoden
  • Belastningskurve med kabelbakke-/kabelstigebredde i mm Belastningskurve med kabelbakke-/kabelstigebredde i mm
  • Vangenedbøjningskurve alt efter støttebredde Vangenedbøjningskurve alt efter støttebredde
Alle typer

Alle typer

Type Længde Bredde Højde Tråd-diameter Effektivt tværsnit Bevarelse af funktionssikkerheden ved brand Art.nr. Mængde Min. salgsenhed
GRM 55 50 A4 3000 mm 50 mm 55 mm 3,9 mm 16 cm² Ja 6001087
3 m
GRM 55 100 A4 3000 mm 100 mm 55 mm 3,9 mm 40 cm² Ja 6001088
3 m
GRM 55 150 A4 3000 mm 150 mm 55 mm 3,9 mm 63 cm² Ja 6001090
3 m
GRM 55 200 A4 3000 mm 200 mm 55 mm 3,9 mm 87 cm² Ja 6001091
3 m
GRM 55 300 A4 3000 mm 300 mm 55 mm 4,8 mm 129 cm² Ja 6001093
3 m
GRM 55 400 A4 3000 mm 400 mm 55 mm 4,8 mm 175 cm² Ja 6001095
3 m
GRM 55 500 A4 3000 mm 500 mm 55 mm 4,8 mm 220 cm² Nej 6001097
3 m
GRM 55 600 A4 3000 mm 600 mm 55 mm 4,8 mm 265 cm² Nej 6001099
3 m
Tilbehør

Tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed

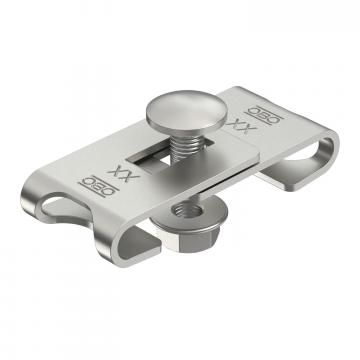

Hjørneforbindelse A4 Hjørneforbindelse A4 GEV 36 A4 6016764
10 Styk

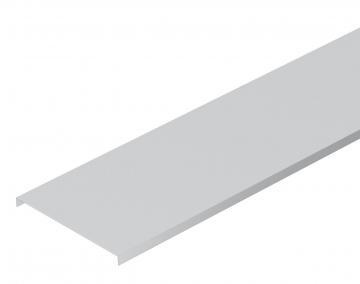

Låg uperforeret A4 Låg uperforeret A4 DRLU 400 A4 6052995
3 m

Montage tilbehør

Produkter Type Art.nr. Mængde Min. salgsenhed

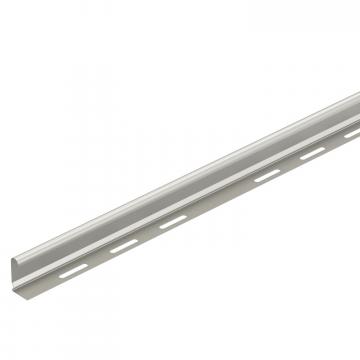

Deleskinne 45 A4 Deleskinne 45 A4 TSG 45 A4 6062028
3 m
