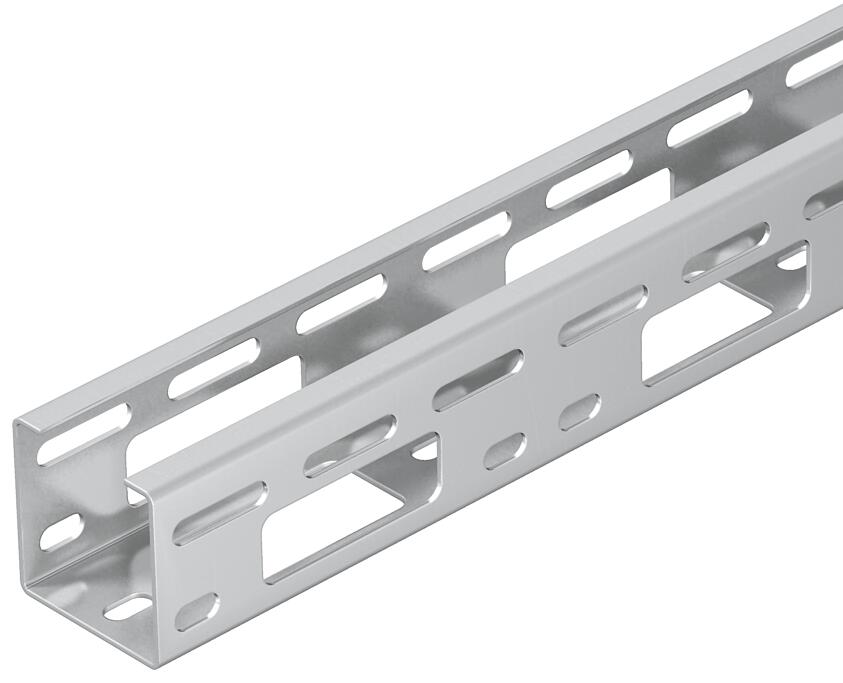

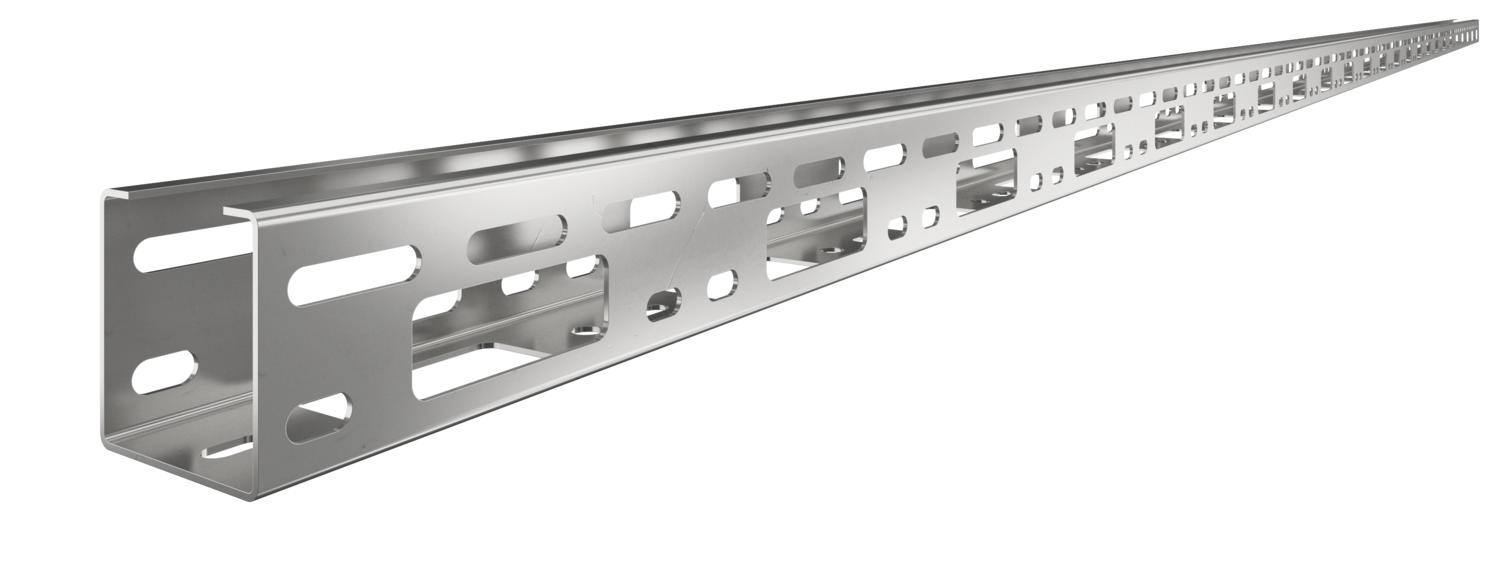

AZ-minikanal 50 A4
Art.nr. 6075152 | EAN 4012195866213
- Produkt beskrivelse
-
Produkt beskrivelse
AZ-minikanal med sidehøjde 50 mm.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data
Bevarelse af funktionssikkerheden ved brand Nej Dimension 50x50x3000 Effektivt tværsnit 25 cm² Effektivt tværsnit 2500 mm² Materiale Rustfrit stål 1.4571 Model forbindelser uden beslag Monteringshul i bunden Ja NATO-hulbillede Nej Overflade blank, efterbehandlet Pladetykkelse 1,5 mm Rustfrit stål, bejdset Nej Sidehuller Ja Udførelse til store afstande Nej Dimensioner
Bredde 50 mm Højde 50 mm Længde 3000 mm Mål B 50 mm Belastninger
Støtteafstand 1,0m 2,5 kN/m Støtteafstand 1,5m 2 kN/m Støtteafstand 2,0m 1,2 kN/m Støtteafstand 2,5m 0,85 kN/m Støtteafstand 3,0m 0,5 kN/m Tekniske data
Belastningsdiagram AZ-minikanal
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Længde- og vinkelforbindelse A4
VF AZK A4 6066571 10 Styk
Kabelbeskyttelsesring 915 PE
KSR-915 PE 6066704 25 Styk
Kabelbeskyttelsesring 910 PE
KSR-910 PE 6066712 25 Styk - Downloads
-
