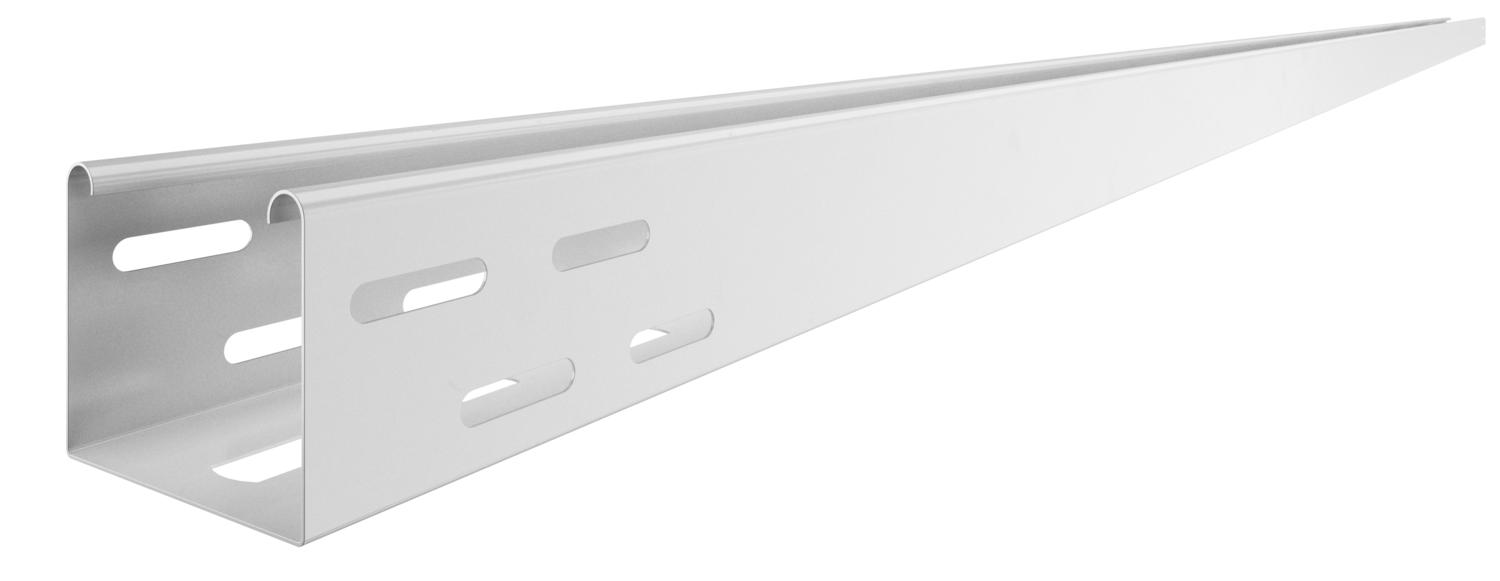

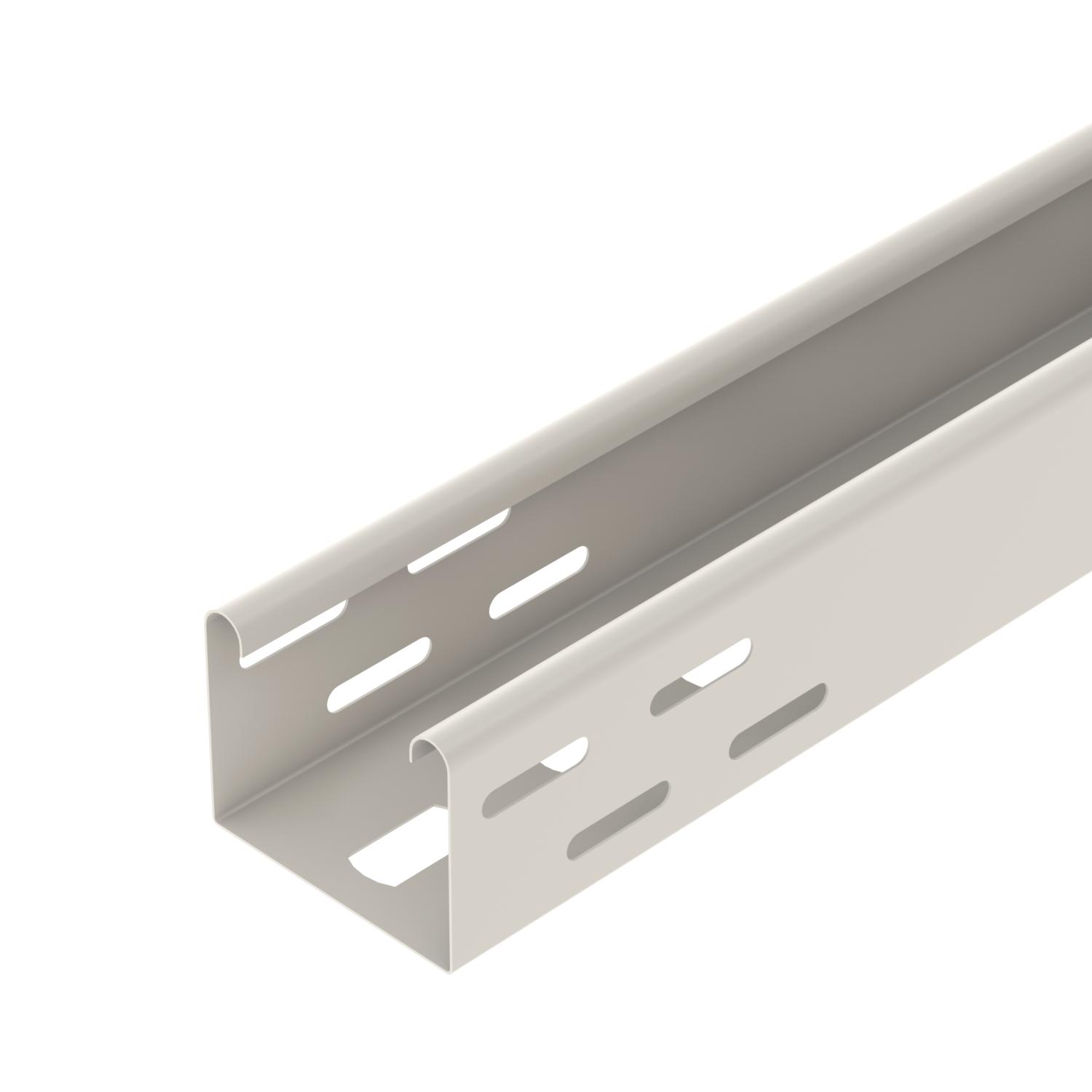

Armaturbakke, ren hvid
Art.nr. 6055820 | EAN 4012195163329
- Produkt beskrivelse
-
Produkt beskrivelse
Armaturskinne med perforeret bund til fastgørelse af lysarmaturer og til ledningsgennemføring.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Dimension 60x75x3000 Effektivt tværsnit 42 cm² Farve renhvid; RAL 9010 Forbindelsestype kabelbæresystem skruet Materiale Stål Model forbindelser uden beslag Monteringshul i bunden Ja Overflade PES50 - polyester/epoxy Pladetykkelse 0,75 mm Rustfrit stål, bejdset Nej Sidehuller Ja Dimensioner

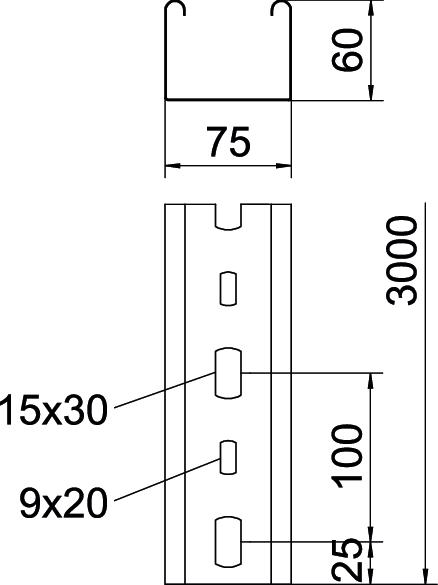

Bredde 75 mm Højde 60 mm Længde 3000 mm Belastninger
Støtteafstand 1,5m 0,8 kN/m Støtteafstand 2,0m 0,55 kN/m Støtteafstand 2,5m 0,35 kN/m Støtteafstand 3,0m 0,25 kN/m Tekniske data
Belastningsdiagram armaturskinne type LTR
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
