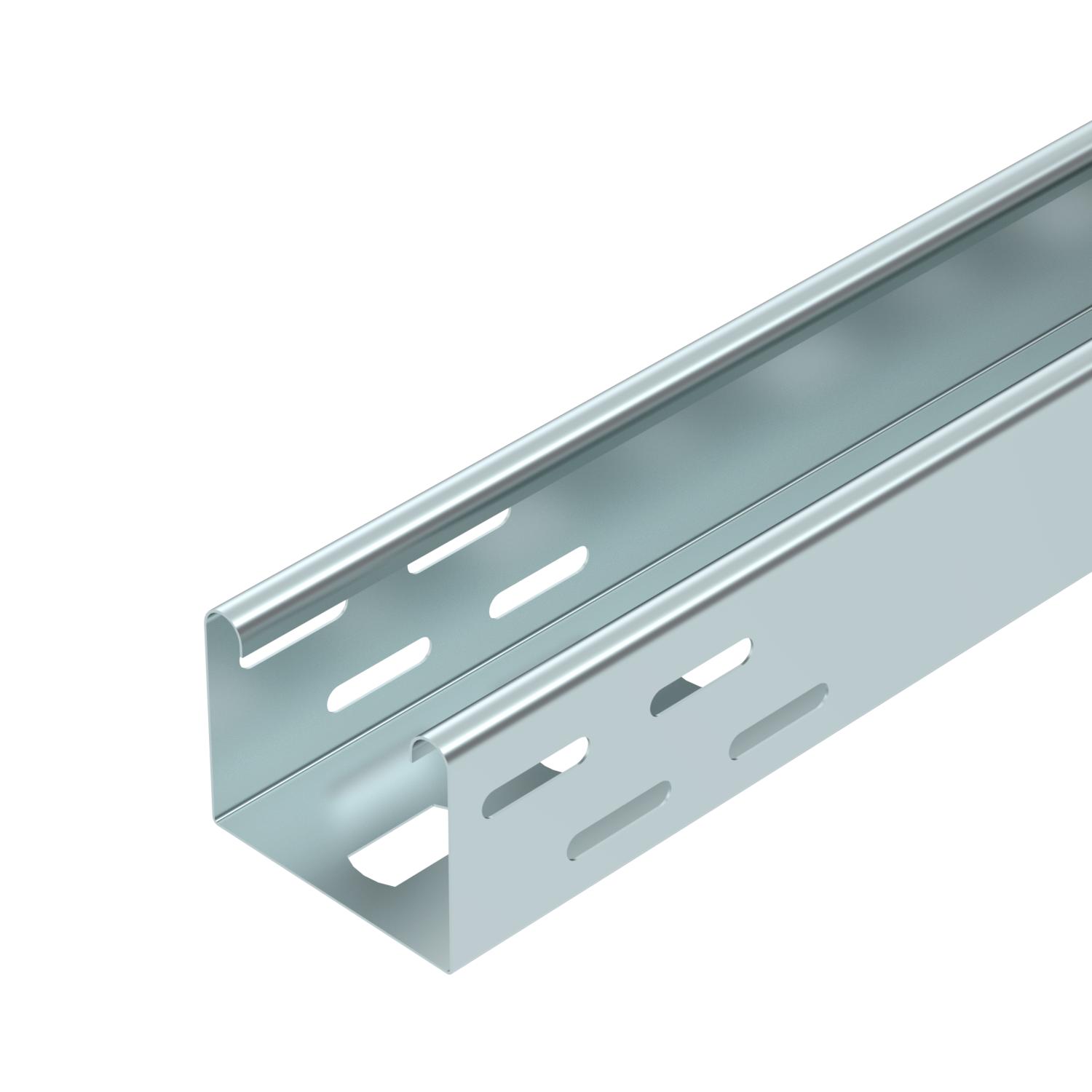

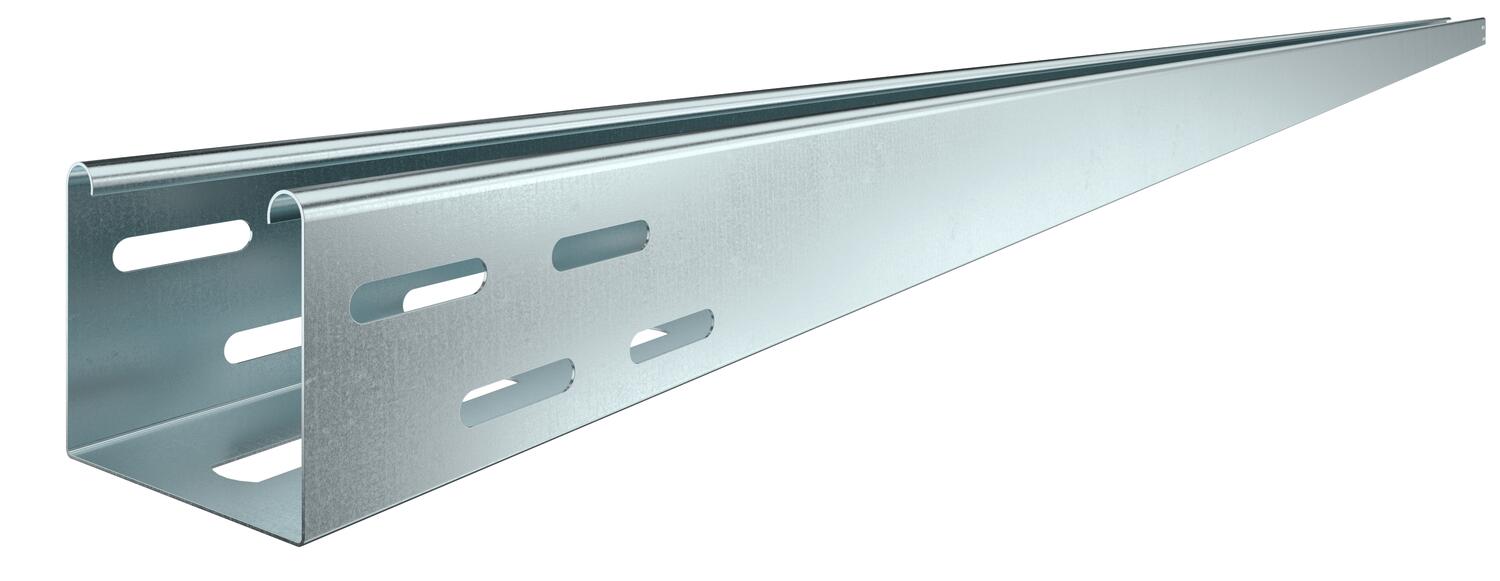

Armaturbakke FS
Art.nr. 6055810 | EAN 4012196943876
- Produkt beskrivelse
-
Produkt beskrivelse
Armaturbakke med perforeret bund til fastgørelse af lysarmaturer og til ledningsgennemføring.
Magnetisk skærmdæmpning uden låg 20 dB, med låg 50 dB.
-
- Tekniske data
-
Teknisk data
Belastningstype iht. IEC 61537 Type II Dimension 60x75x3000 Effektivt tværsnit 42 cm² Forbindelsestype kabelbæresystem skruet Materiale Stål Model forbindelser uden beslag Monteringshul i bunden Ja Overflade båndgalvaniseret Pladetykkelse 0,75 mm Rustfrit stål, bejdset Nej Sidehuller Ja Dimensioner
Bredde 75 mm Højde 60 mm Længde 3000 mm Belastninger
Støtteafstand 1,5m 0,8 kN/m Støtteafstand 2,0m 0,55 kN/m Støtteafstand 2,5m 0,35 kN/m Støtteafstand 3,0m 0,25 kN/m Tekniske data
Belastningsdiagram armaturskinne type LTR
-
Tilladt kabelbakke-/stigebelastning i kN/m uden personbelastning
-
Støttebredde i m
-
Vangenedbøjning i mm ved tilladt kN/m
-
Belastningsskema ved prøvningsmetoden
-
Belastningskurve med kabelbakke-/kabelstigebredde i mm
-
Vangenedbøjningskurve alt efter støttebredde
-
- Alle typer
-
Tilbehør
Produkter Type Art.nr. Mængde Min. salgsenhed
Låg med vrider FS
DRL 075 FS 6052029 24 m
Længdeforbindelses-sæt FS
RV 607 FS 6068150 10 Styk
Midterophæng armaturbakke FS
MAH LTR FS 6358810 25 Styk - Downloads
-
